W5100學習之應用資料

應用資料?

W5100有三種方式與?MCU 接口：直接總線接口、間接總線接口和?SPI總線接口。?

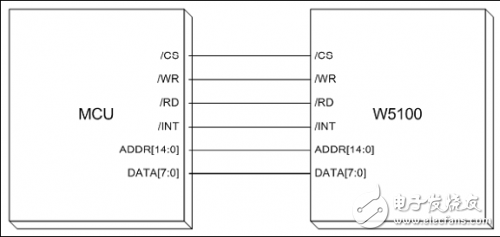

直接總線接口模式?

直接總線接口模式采用15位地址線和8位數據線，另加/CS,/RD,/WR,/INT等信號線。?

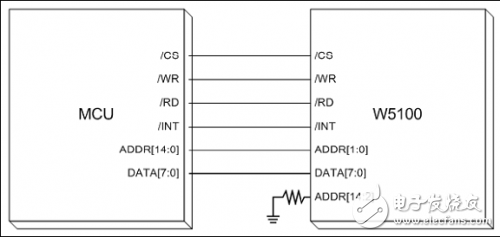

間接地址接口模式?

間接總線接口采用?2位地址線，8位數據線，另加/CS，/RD，/WR及/INT等信號線。[14:2]沒用到的地址線經過電阻接地。?

W5100學習之應用資料

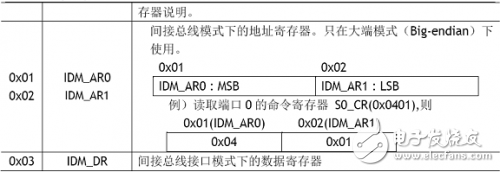

間接總線接口模式相關寄存器說明如下：?

W5100學習之應用資料

讀/寫內部寄存器或存儲器的過程如下：?

1.?先將要讀寫的地址寫入到IDM_AR0或IDM_AR1寄存器當中。?

2.?再從IDM_DR寄存器中讀或?qū)憽?

如果要對某個地址順序地讀寫，則可以將模式寄存器?MR的?AI置”1”，然后執行一次述第?1項后，在讀寫?IDM_DR，IDM_AR的值將自動加?1。這樣，只需要連續對?IDM_DR寫，數據就可以連續地讀出或?qū)懭搿?

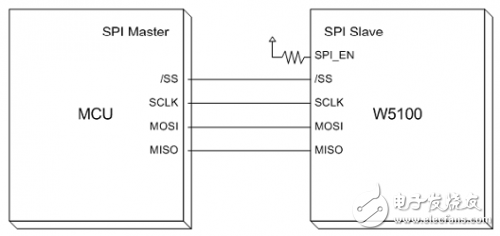

SPI總線接口?

串行接口模式只需要?4個引腳進行數據通信。這?4個引腳的定義分別為：SCLK、/SS、MOSI、MISO。W5100的?SPI_EN引腳選擇?SPI操作。?

W5100學習之應用資料

1?設備操作?

主控制器（SPI的主設備）發出一系列指令控制?W5100的運行。SPI主設備通過四個信號線與W5100通信：從設備選擇（/SS）、串行時鐘（SCLK）、MOSI（主出從入）和?MISO（主入從出）。?

SPI協議定義了四種操作模式（模式?0、1、2、3），每種模式的差異在于?SCLK時鐘極性和相位，它控制數據在?SPI總線上傳輸。?

W5100工作在?SPI從設備的模式?0，這是最通用的工作模式。?

模式?0和模式?3的唯一差別在于非工作狀態時的時鐘?SCLK的極性。在?SPI模式0和模式?3，數據在時鐘?SCLK的上升沿鎖定，在時鐘?SCLK的下降沿輸出。?

2?命令?

根據?SPI協議，SPI設備之間只有?2條數據線。因此需要定義操作代碼（OP-Code）。W5100使用兩種操作代碼——讀代碼和寫代碼。除了這兩種代碼，其它的操作碼都不響應。?

在?SPI模式，W5100使用“完整?32位數據流”。?

完整的?32位數據流包括一個字節的操作碼、2個字節的地址碼和?1個字節的數據。操作碼、地址和數據字節傳輸都是高位（MSB）在前低位（LSB）在后。換句話說，SPI數據的第一位是操作碼的高位（MSB），最后一位是數據的低位（LSB）。

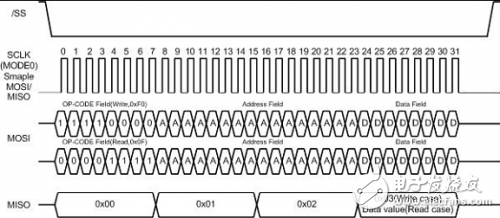

W5100的?SPI數據格式如下：?

3?SPI主設備操作?

1.?配置SPI主設備輸入/輸出方向?

l */SS(從設備選擇)：輸出?

l *SCLK（串行時鐘）：輸出?

l *MOSI(主輸出從輸入)：輸出?

l *MISO(主輸入從輸出)：輸入?

2.?配置/SS為高電平?

配置SPI主設備的寄存器?

l *SPI使能位在SPCR寄存器（SPI控制寄存器）?

l *主/從設備選擇位在SPCR寄存器?

l *SPI模式選擇在SPCR寄存器?

l *SPI數據速率在SPCR寄存器和SPSR寄存器（SPI狀態寄存器）?

4.?向SPDR寄存器（SPI數據寄存器）寫入要傳輸?shù)臄?shù)據?

5.?配置/SS為低電平?

6.?等待接收完成?

7.?如果所有數據都傳輸完成，配置/SS為高電平?

W5100學習之應用資料
