1 前 言

在采用前后臺系統軟件設計模式的嵌入式系統中，主程序是一個無限循環，單任務順序執行，通過設置一個或多個中斷來處理異步事件。這種系統對于簡單的應用是可以的，但對于實時性要求比較高的、處理任務較多的應用，就會暴露出實時性差、系統可靠性低、穩定性差等缺點。μC/OS-II 是一個源代碼公開、可移植、可裁剪的實時多任務操作系統，具有低成本、穩定可靠、實時性好等優點，是專門針對微處理器和微控制器設計的實時內核，它的內核可以做到很小，很適合在單片機系統上移植。移植了μC/OS-II 的嵌入式系統可以使各個任務獨立工作，互不干涉，很容易實現準時而且無誤執行，使實時應用程序的設計和擴展變得容易，使應用程序的設計過程大為減化。本文選用飛思卡爾(Freescale)公司的16 位單片機MC9S12DG128 作為硬件平臺，針對MC9S12DG128 的存儲器組織和體系結構，對μC/OS-II 源代碼作了相應的改寫，最終實現了μC/OS-II 操作系統在MC9S12DG128 上的移植。通過μC/OS-II 在MC9S12DG128 上的移植，可以掌握移植和測試μC/OS-II 的實質內容，同時也很容易將其移植到其它的CPU 平臺上。

2 MC9S12DG128 的體系結構(存儲器的組織)

作者認為深刻理解MC9S12DG128 微控制器的體系結構和存儲器組織是移植成功的一個關鍵步驟。MC9S12DG128 是16 位的高性能單片機，它具有極低的電源功耗和可高達25MHz?的內部總線頻率，片內資源包括1KB 的內部寄存器、8KB RAM、128KB FLASH、2KBEEPROM。MC9S12DG128 采用普林斯頓總線結構，程序存儲器、數據存儲器和I/O 端口為統一編址方式，總的尋址空間為64 KB，但DG128 內部有128KB Flash，顯然存儲空間超過了S12MCU 可尋址的64KB 空間，因此引入了頁面訪問機制，S12CPU 在內存的$8000～$BFFF 這一段開了一個窗口，這里有8 個16KB 的頁面(其中$3E 和$3F 有固定地址)，可以通過頁面寄存器(PPAGE)選擇其中的一頁。對于64KB 以外的存儲區，應用專用指令CALL 調用子程序，然后通過RTC 指令返回。

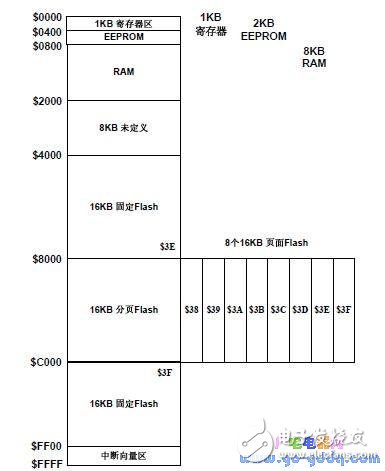

微控制器內部不同的存儲器占用不同的存儲空間，也就是說，不同的地址范圍，它們均占據特定的地址空間，這些存儲器和內部集成模塊的地址分配并不是固定不變的，用戶自己可以重新分配，但建不要輕易改動默認的映射空間，應直接采用默認地址映射空間。圖1 是MC9S12DGl28 復位后的內存空間分配情況。其中，地址$0000～$03FF 為1KB 寄存器空間; $0000～$1FFF 為8KB RAM(可見7KB);$0000～$07FF 為2KBEEPROM(不可見)。

圖1 MC9S12DGl28 復位后的內存空間分布情況

可以通過設置INITRG，INITRM，INIteE 寄存器來重新分配各存儲器的位置。這些寄存器只能寫一次，建議在初始化時分配存儲器的位置。如果映射出現地址重疊時，S12CPU 內部的優先級控制邏輯會自動屏蔽級別較低的資源，保留級別最高的資源。寄存器具有最高優先級，與其重疊的RAM 和EEPROM 此時無效。存儲器的優先級如下表所列。
