近年來生活家電、手機及各式各樣的掌上型多媒體裝置產品，已成為大陸3C產業的主流。在技術蓬勃發展情況下，電子產品中加入了人機介面及多功設計，逐漸成為各家廠商一較高下的決勝點。除了上述所提到的日常用品外，市面上還有更多產品中含有嵌入式系統隱身在不為人知的小角落。從小的電子手表、體溫計大至電冰箱、電視機、冷氣機，甚至路上常見的紅綠燈、自動導航裝置等，可以說嵌入式系統已經環繞在我們身邊，成為生活中的一部分。

嵌入式系統開發的趨勢，大至上可分為下列兩項

1嵌入式操作系統(RTOS：Real Time Operating System)

嵌入式操作系統與一般PC上運作的OS比較起來，嵌入式系統功能較為簡易，但卻能夠根據系統設計的規格，更有效率的發揮出硬件運算能力，使產品達到效率最佳化。主要常見的嵌入式操作系統有VxWORK、QNX、Nucleus、Palm OS、Windows?CE、Embedded Linux，其中更以Linux操作系統免費授權的特性，更獲得國際大廠所青睞。

2整合式晶片(SoC：System on?Chip)

嵌入式產品所需之處理器及芯片組較PC要求體積小、散熱佳、省電，因此多采用高整合度的SoC (System-on-Chip)為其處理器核心，為了盡速縮小制程技術進步與設計生產力間的差距，這類型的產品眾多，例如國家半導體(NS)的Geode SC1400整合CPU、繪圖芯片、MPEG-2、I/O及TV out等功能，就適合于家庭數位影音設備的產品運用。其他則還有Intel、Motorola、Transmeta等廠商投入單芯片的設計。

嵌入式系統開發常見問題

通常工程師在進行嵌入式系統開發的時候，最常碰到的問題就是命令執行后，硬件動作不如原本工程師所設計。此時就需要適當?shù)墓ぞ哌M(jìn)行測量，以確保控制端未將命令送出或是接收端收到命令后無法執行。這個時候錯誤的狀況有可能訊號時序上產生問題或者是總線上傳遞的資料有誤。

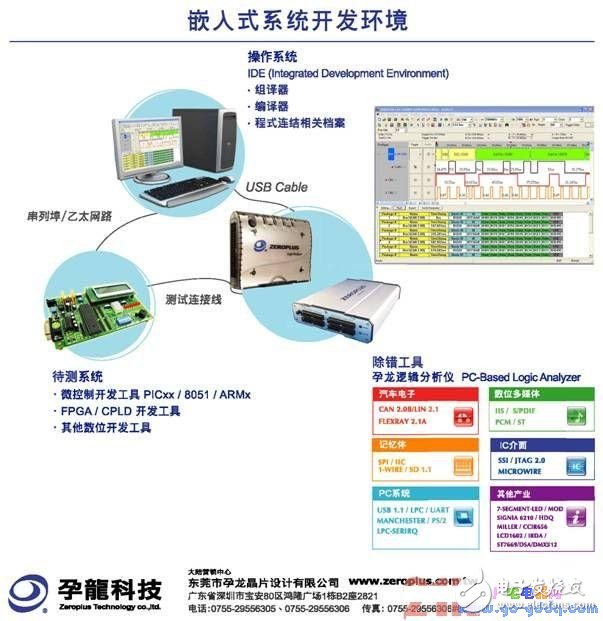

孕龍邏輯分析儀在嵌入式系統除錯的時序上，通過儀口可有效的將訊號波形時間顯示出來。

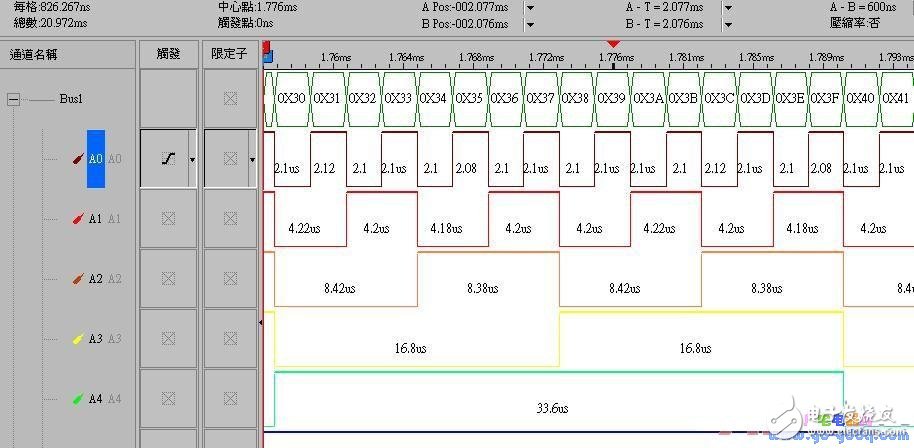

圖一 通過「顯示波形時間」可顯示波型中各狀態的時間值

孕龍邏輯分析儀提供定位Bar (類似示波器中的Cursor)，方便使用者指定某數值的狀態進行測量

圖二 使用定位Bar進行波型的時序測量

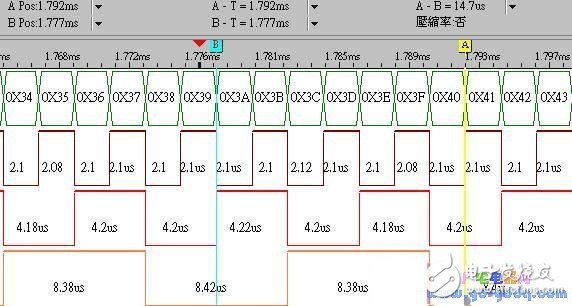

將A Bar定位在0X41上，再將B Bar定位在0X3A上，通過定位Bar的功能軟件能直接將兩筆資料間的時間自動顯示在軟件上。

孕龍科技邏輯分析儀更提供了特殊總線模組，各式各樣的總線模組以因應各種客戶的需求，如IIC、UART、SPI、USB1.1、IIS、SSI等…方便使用者在進行嵌入式系統開發時能夠靈活運用。

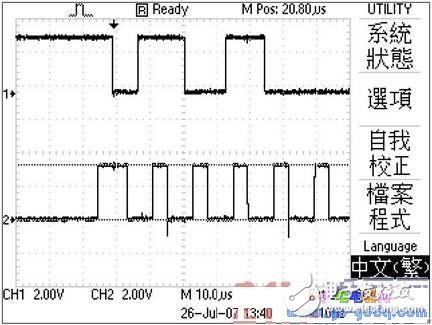

如右圖，工程師在進行IIC訊號的資料確認時使用示波器測量，因?yàn)闆]有支持IIC解碼模組使得進行解碼時十分困難。

通過孕龍邏輯分析儀特殊總線模組解碼后，工程師在進行IIC解碼時就變得十分輕松

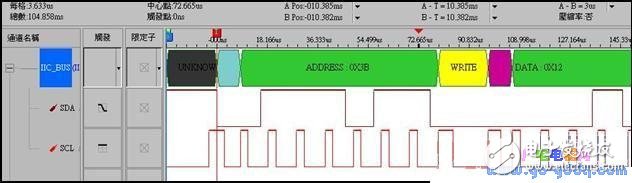

特殊總線模組可將IIC中的Start、Address、Read/Write、ACK/NACK、Data及Stop以圖塊方式顯示于軟件中進行解碼。

使用孕龍邏輯分析儀可針對嵌入式系統中的接腳進行測量，以確保每一個元件的動作正常。另外搭配特殊總線模組更能夠針對總線進行解碼，方便工程師在開發的過程中能節省更多時間，提高工作效率。
