本文提出了基于ARM7系列LPC2210微控制器和嵌入式操作系統μC／OS—II來實現觸摸屏觸摸點數據采集系統的設計，并完成了微控制器與上位機之間的物理層電路轉換，實現了基于LIN總線的數據通信，能夠在上位機得到觸摸點的精確坐標以及控制菜單信息，并且準確可靠、傳輸速率高。

嵌入式系統實際上是“嵌入式計算機系統”的簡稱，是相對于通用計算機系統而言的，根據應用的要求，將操作系統和功能軟件集成于計算機硬件系統中，以應用為中心，計算機技術為基礎，實現軟件與硬件的一體化。其適用于對功能、可靠性、成本、體積和功耗等有嚴格要求的專用計算機系統。

觸摸屏又稱為“觸控屏”、“觸控面板”，是一種附加在顯示器表面的透明介質。觸摸屏作為一種新的輸入設備，是目前最簡單、方便、自然的一種人機交互方式。通過使用者的手指觸摸，該介質實現對計算機的操作定位，大大簡化了計算機的輸入方式，實現零距離操作。而在觸摸屏的使用中，對觸摸點的精確定位至關重要，本文提出了一種觸摸屏的坐標算法，該算法具有良好的可移植性和擴展性。

1 研究背景

觸摸技術已經非常成熟，在歐美和日本已經有近20年的發展歷史。而在技術發展上，歐美的觸摸屏以電容式、表面聲波式及5線電阻式為發展方向，產品以大尺寸居多。日本觸摸技術以4線電阻式為主要發展方向，產品以中小尺寸為主，而中國***也以4線電阻式居多。

目前，觸摸技術大量應用于嵌入式系統中，結合了先進的計算機技術、半導體技術以及電子技術，形成嵌入式高端產品。其以體積小、功耗低、處理能力強等諸多優點，在通信、網絡、工控、醫療、電子等領域發揮著越來越重要的作用。嵌入式系統經歷了20多年的發展，已經從普通的低端應用進入到一個高、低端并行發展，且不斷提升低端應用的時代，觸摸技術在嵌入式系統既有很強的應用價值和市場前景，又有很重要的實際意義。

2 設計方法

2．1 系統總體設計

系統采用Philipa公司的LPC2210作為CPU，由于其片內無程序存儲器，所以需要外擴Flash，還可以擴展靜態RAM。LPC2210最小系統需要2組電源、復位電路、晶振電路和程序存儲器等，觸摸屏接口芯片采用ADS7843作為設備控制器，整個系統可實現對觸摸屏觸摸點的數據采集，系統結構框圖如圖1所示。

2．1．1 LPC2210芯片簡介

LPC2210是基于支持實時仿真和嵌入式跟蹤的16／32位ARM7核的微控制器，對代碼規模有嚴格控制的應用可使用16位Thumb模式，可將代碼規模降低超過30％，而性能的損失卻很小。

LPC2210采用144引腳封裝，通過配置總線，最多可提供76個GPIO。其擁有極低的功耗、多個32位定時器、8路10位ADC、PWM輸出，以及多達9個外部中斷。它們特別適用于工業控制、醫療系統、訪問控制和POS機等，又由于內置了寬范圍的串行通信接口，非常適合于通信網關協議轉換器、嵌入式軟Modem以及其他各種類型的應用。

2．1．2 ADS7843芯片簡介

ADS7843是一種專門對觸摸屏輸入設備進行控制的芯片，其主要完成兩件事：一是完成電極電壓的切換，二是采集接觸點處的電壓值。

ADS7843是一款連續近似記錄(SAR)的A／D轉換器，具有同步串行接口，內置12位模／數轉換、低導通電阻模擬開關，根據微控制器發來的不同測量命令使相應的模擬開關導通，向觸摸屏電極對提供電壓，并把觸摸點位置的電壓引入A／D轉換器，以其低功耗和高速率等特性被廣泛應用。

2．2 系統硬件設計

觸摸屏的數據采集系統主要由兩個部分組成：觸摸屏的控制和數據的傳輸。

觸摸屏的控制是通過微控制器進行異步數據傳送，向ADS7843發送控制字來讀取ADS7843的A／D轉換結果，微控制器完成一次觸摸屏數據采集，兩者之間需要進行3次通信。微控制器讀取到A／D轉換結果后，對數據進行處理，得到觸摸點的坐標。為了得到坐標值，可以通過串

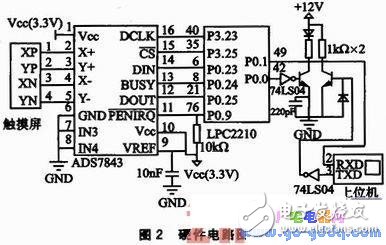

口傳輸?shù)缴衔粰C(jī)進行顯示。數據經過串口進行傳輸?shù)姆椒ê芏啵瑥某杀镜慕嵌瓤紤]，選擇LIN總線來進行數據的傳輸，結構簡單、且容易實現。硬件電路如圖2所示。

2．3 系統軟件設計
