3 監控系統軟件的設計與實現

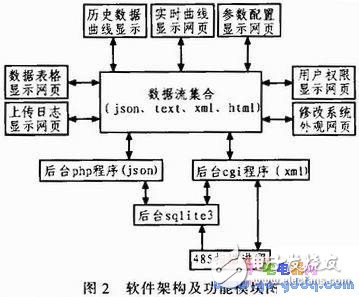

監控系統軟件基于Linux操作系統，主要分為Cgi模塊、Php模塊、485進程模塊。Cgi模塊主要是要負責密碼驗證、修改、以及發送消息給485掃描進程進行對太陽能設備參數進行配置。Php模塊主要負責從數據庫中提取出數據分析、處理后送給前臺。485進程模塊主要是自定義通訊協議，掃描在線太陽能逆變器來獲取其基本屬性參數并且經過處理后存放在設備sqlite3數據庫里，一切圖形顯示和圖表顯示以及參數修改等數據全部是從數據庫中取得。監控系統軟件架構及其功能模塊如圖2所示。

3．1 監控系統軟件設計技術

3．1．1 軟件通訊技術

軟件通訊方式是Ajax，她是結合了Java技術、XML以及JavaScriDt等編程技術，可以讓開發人員構建基于Java技術的Web應用，并打破了使用頁面重載的慣例。用戶可以創建接近本地桌面應用的直接、更豐富、更動態的Web用戶界面。

3．1．2 軟件Javascipt基礎庫

整個系統軟件前端軟件開發主要是基于Jayascipt的庫JQuery。她簡化了前端開發的工作，提供了豐富的函數接口。

3．1．3 軟件曲線顯示插件技術

系統曲線顯示部分主要是由Flot插件來完成的。Flot是一個非常強大的利用js來畫出圖表的jquery插件，并且支持幾乎所有主流瀏覽器，包括IE6+。在本系統中主要采用此插件來完成歷史和實時曲線的繪制。

3．1．4 軟件圖表顯示插件技術

系統圖表顯示部分主要是由JGrid插件實現。她能完成大部分常用工作的表格和分頁功能的表單，在本系統中主要用來顯示和實時更新在線太陽能設備的基本參數。

3．2 監控系統軟件Cgi模塊

Cgi模塊分為前端和后端兩個部分，前端主要是html元素的編寫和布局以及相關元素對應事件函數的編寫，后端是負責處理html網頁傳送過來的數據并且處理完畢返回給網頁調用函數需要的數據，網頁利用得到的數據更新原來網頁上的數據。圖3是Cgi功能模塊。

3．2. 1 Cgi前端編程

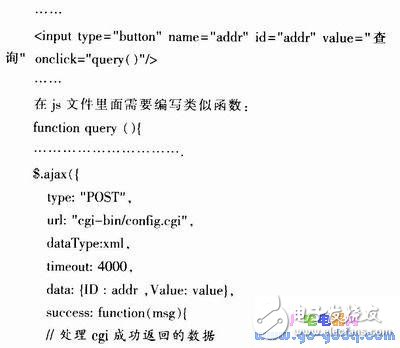

Html網頁js函數提交數據有post和get兩種方式，本系統采用方式是post方式。前臺(html)調用cgi程序?qū)嵗?/p>

? ??

? ? Cgi程序通過cgic庫提供的api函數獲取從前臺網頁傳過來的數據{ID：addr，Value：value}，處理數據后依需求發送消息給485進程，并查詢數據庫檢查命令是否設置成功，當然也有獨立的查詢數據庫來驗證密碼或者修改密碼之類的操作。
3．2．2 Cgi后端編程
? ??

3．3 監控系統軟件Php模塊

Php模塊從數據庫提取需要的數據整理處理后以JSON格式發送前臺。圖4是Php功能模塊。

3．3．1 Php前端編程

這個部分和Cgi部分是一樣的，編寫調用Php模塊js函數。

3．3．2 后端php編程

4 運行效果

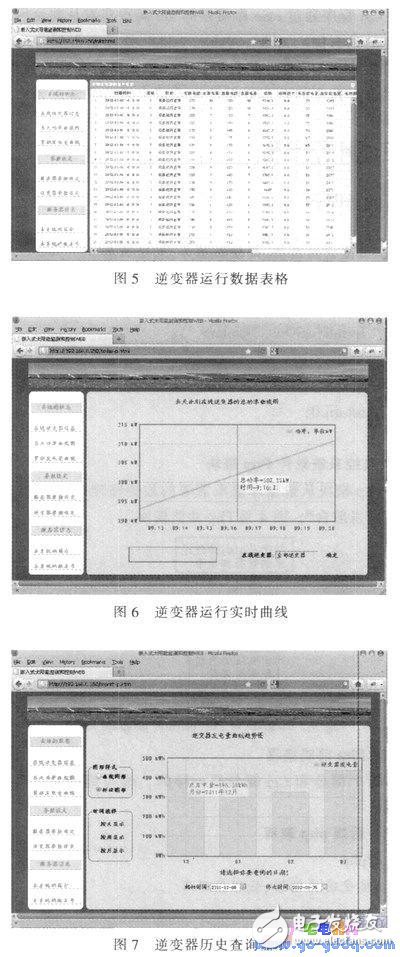

? ? 測試滿足實際現場需求，如圖5和圖6以及圖7所示。

5 結束語

文中介紹了基于ARM嵌入式電站動態數據監控的一種新設計方案，給出了詳細的硬件和軟件組成和設計實現，并且針對電站數據的實時顯示和歷史數據的查詢以及電站基本參數的配置等核心問題，提出了一套可靠的設計方法，實際長期運行證明該監控軟件運行穩定、實際占用資源少、界面易于操作、符合現場要求，具有十分廣泛的應用前景。
