本文介紹汽車自動巡航控制系統的結構組成和工作原理，選擇基于Atmega 8單片機的PID控制策略實現車輛的穩定行駛及加速、減速的控制過程。本系統能有效地減輕長途駕駛中駕駛員的工作強度，提高舒適性，并減少燃料消耗，利于環保。

據調查，10％的交通事故是由疲勞駕駛、操作不當引起的，本文介紹的汽車自動巡航控制系統可以有效地減輕駕駛員的疲勞，避免交通事故，并利于環保。當在高速公路上長時間行駛時，打開該系統的自動操縱開關后，巡航控制系統將根據行車阻力自動增減節氣門開度，避免駕駛員頻繁踩油門踏板就可使汽車行駛速度保持一定，大大地減輕了駕駛員的疲勞強度。由于巡航控制系統能自動地維持車速，避免了油門踏板不必要的人為變動，進而減少了汽車燃料的消耗和廢氣的排放。

1 汽車巡航控制系統的構成

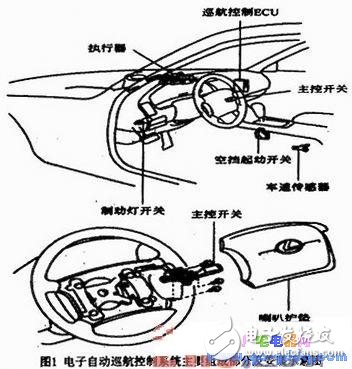

汽車電子自動巡航控制系統主要由巡航控制開關、車速傳感器、電子控制單元(ECU)、汽車制動開關、執行器等組成。電子自動巡航控制系統的組成部分及各部分在汽車內的安裝如圖1所示。

下面將具體介紹各部分結構原理及功能。

(1)巡航控制開關。當接通主開關后，若車速在巡航控制的范圍內(一般為40～200km／h)時，斷開“設定／滑行”開關，此時車速會存儲于RAM中，汽車維持此速度穩定行駛。當駕駛員希望巡航的車速提高時，接通“恢復／加速”開關，巡航控制ECU就會通過執行器使節氣門的開度增大，使汽車加速行駛，此時，存儲汽車實際車速參數的RAM存儲器處于動態刷新狀態，開關斷開瞬間時的車速存儲于存儲器，之后汽車將以此速度勻速行駛；當駕駛員希望穩定的車速降低時，接通“設定／滑行”開關，巡航控制ECU就會通過執行器使節氣門開度關小，汽車減速滑行，此時存儲汽車實際車速參數的RAM存儲器處于動態刷新狀態，開關斷開瞬間時的車速存儲于存儲器，之后汽車將以此速度勻速行駛。

(2)巡航控制ECU。用于接收各個傳感器送來的信號，再經計算、加工處理后，向執行器發出指令，控制執行器的動作。

(3)空檔啟動開關。用于控制是否使汽車立即退出巡航控制狀態。

(4)制動開關。安裝于制動踏板處，用于向巡航控制ECU傳送制動信號(即駕駛員踩下制動踏板的信號)以使汽車迅速退出巡航控制狀態。

(5)車速傳感器。車速傳感器采集實際實時車速信號，作為電子控制單元的輸入量。

2 巡航控制系統的工作原理

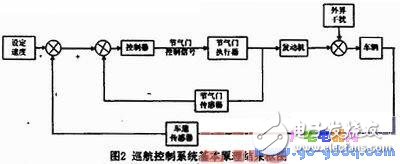

? ??圖2是一種典型的雙閉環汽車電子巡航控制系統原理框圖。由圖2可知，控制器的輸入是設定的固定車速信號與實際車速的反饋信號之差。ECU將這兩種信號進行比較，得出誤差信號，經放大、處理后成為節氣門控制信號，送至節氣門執行器，驅動節氣門執行器工作，調節發動機節氣門開度，以修正實際車速，從而將實際車速很快調整到駕駛員設定通常將汽車在平坦路面上行駛時車速與節氣門開度的關系存儲在巡航控制系統ECU的ROM中。巡航控制系統根據目標車速自動維持汽車恒速行駛。

汽車在巡航定速狀態下，當汽車速度下降時，ECU加大節氣門開度，使發動機功率升高，轉矩增大，車速達到設定速度。反之，減小節氣門的開度。系統進行巡航控制時，若在平坦路面上車速為v，按下設定開關進入巡航控制的自動行駛狀態，一旦遇到爬坡時，則行駛阻力增加，如不進行調節控制，車速就會降低，此時巡航控制器會按照一定的控制規則使節氣門開度變大，使車速穩定在v，重新取得動力平衡。當遇到下坡時，行駛阻力減小，巡航控制系統調節節氣門的開度變小，使車速保持在v取得平衡。因此，即使行駛阻力發生變化，車速也只在很小范圍內變化，達到穩定行駛的目的。當車速超出特定上下限時，巡航系統不工作。這個上下限的范圍并不固定依車型的不同而略有差別。

當系統的傳感器出現故障，或控制信號電路被切斷時，傳感器輸出為零，此時車速超出特定上下限，巡航控制系統停止工作。
