無刷直流電機控制系統的軟件用c語言設計而成，采用模塊化編程和結構化編程，即將程序分解成若干個小模塊，各個模塊保持相對的獨立性，只靠少量的出入口參數聯系這樣使程序的調試、修改、維護都比較方便;各個模塊利用嚴格的轉移和調用語句組成一個嚴密的整體。主要實現無位置傳感器無刷直流電機的位置檢測、轉速的調節、pwm信號的產生等功能。由主程序、子程序和中斷服務程序組成。

主程序設計

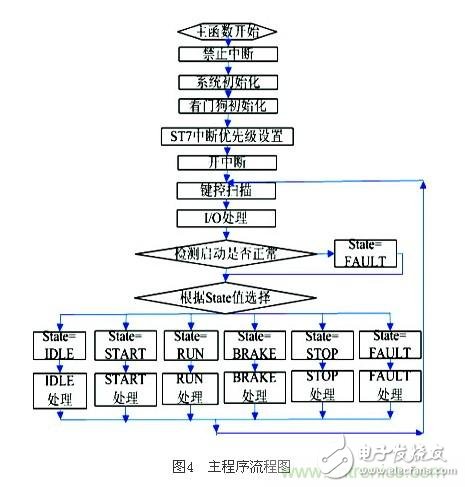

主程序主要實現：系統的定時器、i/o口、相關外圍設備等系統的初始化;看門狗初始化;st7mc1k2的中斷優先級的設置;idle、start、run、brake和stop五種狀態的轉換及其各自所做出的相應處理程序。當系統進行初始化并進行相應的中斷處理以后將進入主循環，主循環包括鍵掃描、i/o口處理、電機啟動、五種狀態的轉換及其電壓電流模式的轉換等，流程圖見圖4：

子程序設計

子程序模塊包括i/o口初始化子程序、定時器a子程序、外圍設備初始化子程序、看門狗初始化和刷新子程序、a/d轉換子程序、電機預定位子程序、運放設置子程序、閉環調節子程序、周期轉頻率子程序等。各模塊相對獨立又通過一定的參數出入口聯系。

中斷程序

中斷程序包括定時器a的中斷處理程序、換相和消磁中斷處理程序、速率更新中斷處理程序、過零檢測中斷處理程序等。此無刷直流電機采用典型的六步控制方式來進行控制，這部分程序嵌入到換相與中斷處理程序中去，六步控制的相關寄存器設置見圖5所示。

實驗結果及其分析

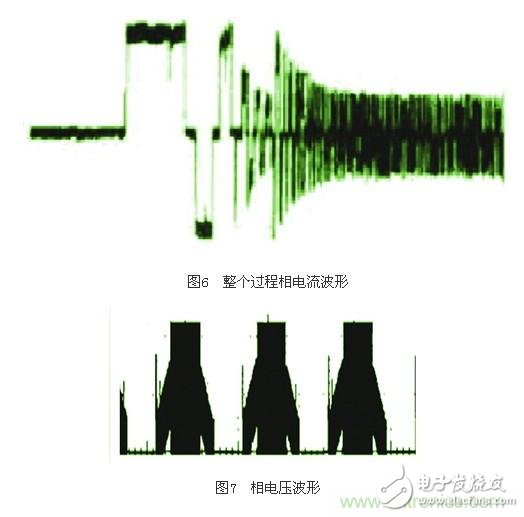

采用上述理論，這里采用austere48v無刷直流電機，啟動最大電流18a，正常運行時10-15a，結合相關硬件和軟件設計，已經成功地實現了對電動摩托車上無位置傳感器無刷直流電機控制。實驗結果表明，在電源電壓一定的情況下，隨著控制信號pwm波占空比不斷增大，電動機上的平均電壓隨之變大，速度亦相應上升。圖6為整個過程的相電流波形，圖7為正常運行時的相電壓波形。圖6中過程可以分析如下：電機采用三步啟動方式，先進行轉子預定位，然后同步加速，加速到一定階段后可以檢測到反電動勢，當檢測到兩個反電動勢后進入自動切換模式，此時先用電流模式，然后切換到電壓模式由轉把控制占空比以控制電機速度。

結語

作為有著廣泛市場前景和巨大社會效益的新型綠色交通工具，電動摩托車日益受到各生產廠家、研究機構、廣大消費者的喜愛。本文介紹了以意法公司生產的st7fmc1k2專用電機控制芯片設計了一套無位置傳感器無刷直流電機控制系統。實驗結果表明，此設計到達了很好的控制效果，同時它簡化了系統線路，減小控制器體積，提高了系統運行效率，增長了壽命，加強了靈活性和可靠性，具有好的市場推廣價值。
