1.前言
本應用筆記基于STM32L476平臺，通過實際測量來評定使能FPU時浮點運算效率的情況。
2.測試工具
STM32L476 Nucleo，示波器
3.測試方法
MCU 運行頻率設置為16MHz，根據下面公式1 做N次浮點運算，分使能FPU和禁止FPU兩種情況，測試完成相同運算所需要的時間。在例程中通過翻轉IO PB13 來標定完成運算所需要的時間。

3.1 測試代碼
根據公式1，分別定義A、B、C 三個常量，如下：
/* Private constants---------------------------------------------------------*/
#define A_CONSTANT(0.285f)
#define B_CONSTANT(0.443f)
#define C_CONSTANT(0.698f)
根據公式做對應的運算并通過GPIOC Pin0 輸出，測定對應消耗時間：
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_13, GPIO_PIN_SET);
temp = A_CONSTANT*x*x +B_CONSTANT*x + C_CONSTANT;
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_13, GPIO_PIN_RESET);
3.2 代碼分析
根據測試用的一元二次方程，經過IAR 編譯后，匯編結果如下：

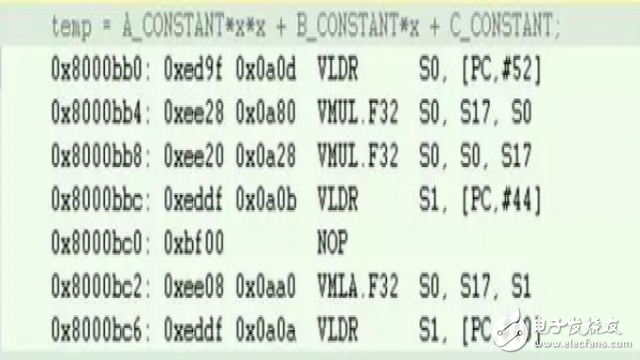

3.2.1 FPU 使能
從匯編代碼可以看出，使能FPU 的情況下，完成一元二次方程的運算只需要7 條單周期指令，總共耗時為7 個Clock 周期。通過IAR 的方針模式運行，需要的CPU cycles 為7.

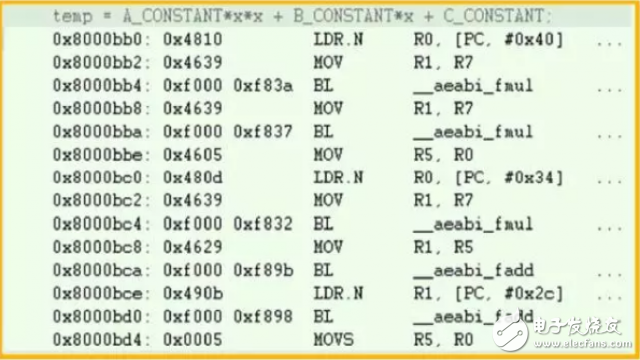

3.2.2 FPU 禁止
從匯編代碼可以看出，未使能FPU 的情況下，完成該一元二次方程的運算需要執行14 條指令，其中包括3 條兩周期指令，6 條單周期指令，5 條程序跳轉指令。通過IAR 的方針模式運行，需要的CPU cycles 為207.

4.測試數據及結論
IO完成兩次翻轉耗時6.48 uS;

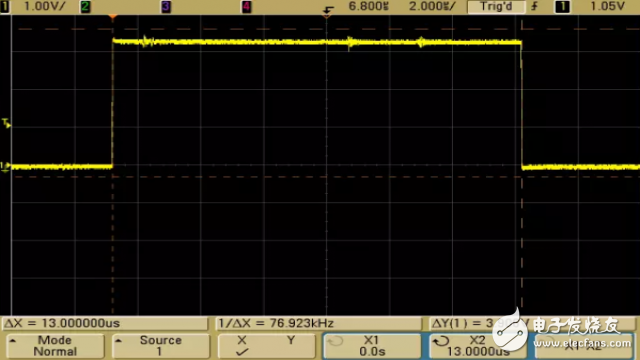

使能FPU 時，除去IO 翻轉耗時，完成一次運算時間為6.52 uS(13 uS -6.48 uS)，
如下圖示：

禁止FPU 時，除去IO 翻轉耗時，完成一次運算時間為87.4 uS(93.88 uS -6.48 uS)，如下圖示：
