隨著科學技術的發展，嵌入式系統成為了科技發展的主要領域， Linus和Wince是比較常見的嵌入式系統。嵌入式開發過程離不開數據庫的應用，對于嵌入式數據庫的選擇是必要的。通常，嵌入式系統選擇的數據應該盡量小，SQLite[1]在Linux中的應用很廣泛，本設計介紹了SQLite作為一款小巧的嵌入式數據庫在Wince[2]中的應用實例。

1 SQLite數據庫的介紹與選擇

1.1 SQLite數據庫結構

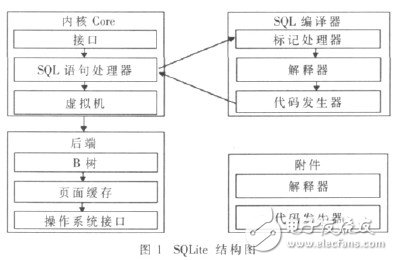

SQLite數據庫結構圖如圖1所示。

1.2 SQlite數據庫的特點

SQLite是一個開源的嵌入式關系數據庫，結構緊湊，可靠性強[3]。有以下特點：

(1)使用非常簡單。只需要掌握3個核心API函數，大多數的SQL[4]語句都可以使用。

(2)占用很少的存儲器空間。SQLite完全獨立，數據庫引擎和應用程序在同一系統進程中，因此運行速度較高。

(3)支持ACID事務，在系統出現問題或電源斷電時不會出現數據丟失現象。

(4)支持多種語言，像C/C++/C#等。

(5)支持多個嵌入式操作系統平臺，如Linux系統、Wince系統等。

2 SQlite的選擇

首先，SQL Server CE是Wince自身的數據庫，必須在Wince系統中安裝3個文件才能使用，而SQLite只需要在電腦上安裝SQlite-1.0.65.0[5]，把生成的SQlite.Interop.065.DLL移植到Wince系統運行的程序中，并在Visual Studio2008寫程序時添加一個引用即可，操作較簡單。其次SQLite占用很少的存儲器空間(150 KB～250 KB)，但是SQL Server CE卻要占用 1 MB～3 MB的空間。最重要的是SQLite具有良好的移植性，可以應用到多個嵌入式系統，而SQL Server CE只能在Wince中運行。

3 SQLite的應用硬件及軟件平臺

本文探討中以S3C2440作為處理器ARM9的硬件平臺，以Wince6.0為應用系統，支持.NET2.0平臺。在Visual Studio 2008軟件平臺中用 C#中編寫程序，但是在新建項目中選擇智能設備時要選擇.NET2.0平臺。在Visual Studio 2008中用C#編寫程序時，第一次使用時要添加引用System.Data.SQLite，在程序中添加using指令集，這樣可以通過軟件編寫程序?qū)崿F(xiàn)建庫建表的功能。

4 SQLite在Wince中的應用實例

4.1 Wince中顯示數據的控件DataGrid及其屬性

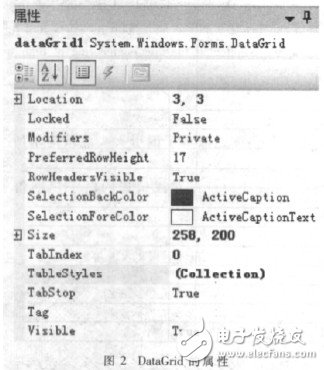

DataGrid控件實際上是一個固定的列集合，每一列的行數都是不確定的，可以看作一個用來顯示數據的網格。它的網格是看不見的，只有建立了數據表，才能看到其中每一行和每一列的具體內容，如果一個單元格的文本太長，就不能在單元格中全部顯示。但是在Wince系統中顯示數據的控件只有這一個，所以不能完全顯示數據這一問題正是本設計所要解決的。圖2顯示了DataGrid在Wince中的屬性。

4.2 SQLite建數據庫的步驟

SQLite建數據庫的步驟如下：

(1)通過SQLiteConnection對數據庫進行連接[6]，通過軟件建數據庫，首先要有數據源，如：

SQLiteConnection conn=new SQLiteConnection("Data Source=\\Program Files\\ maindata.db");

對數據庫要進行操作需要執行的命令，如SQLiteCommand cmd=new SQLiteCommand()；

(2)每次使用數據庫前需要打開數據庫，還需要連接數據庫，關閉數據庫；

(3)通過 CREATE TABLE SQL語句進行建表。必須給表注上表名，方便下面操作。如：
{cmd.CommandText="CREATETABLE ServerLert(Numintrger,BedNum varchar(20),ServerItem varchar(50),ServerTime varchar(30),Passwords varchar(30));"

(4)可以通過INSERT INTO 語句進行插入數據。如：
cmd.CommandText="INSERT INTO ServerLert(Num,BedNum,ServerItem,ServerTime) VALUES(1 ,′2′,′測血糖′,′10-12-10 15:50:00′)";

(5)數據庫至此建成，由于插入的時間單元格不能完全顯示，因此需要通過對圖2中標注有灰色背景的TableStyles進行設置[7]。如：
DataGridTableStyle dgts=new DataGridTableStyle();
dgts.MappingName=ds.Tables[0].TableName;
DataGridTextBoxColumn dgtbc=new DataGridTextBoxColumn();
dgtbc.HeaderText=ds.Tables[0].Columns[0].ColumnName;
dgtbc.MappingName=ds.Tables[0].Columns[0].ColumnName;
dgtbc.Width=70;
dgts.GridColumnStyles.Add(dgtbc);

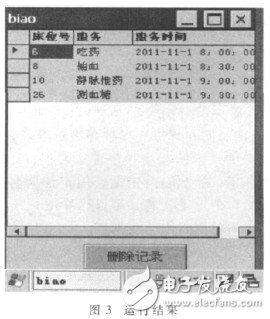

上面是對表中第一列進行的寬度設置主要是對DataGridTableStyle中列的格式進行設置，這就解決了顯示文本過長的問題。第二列設置80，第三列設置了170，在Wince中運行的結果。如圖3所示。

4.3 Wince通過DataGrid屬性建數據庫的分析

DataGrid在應用于基于Wince的Windows mobile[7]智能設備時，主要針對DataGridTableStyle屬性進行設置[8]。根據應用于Windows mobile的原理對基于Wince的ARM9的嵌入式設備中建數據庫還是行不通。對其列的屬性進行操作設置仍然改變不了列的寬度，所以這種路徑行不通。試了很多種方法，最后通過軟件編程進行設置，得到了圖3的結果。比較DataGridTableStyl進行設置與軟件設置發現，問題在于表的MappingName與列的MappingName設置時，必須對應才能實現修改功能。用DataGridTableStyle設置，如果列的MappingName與數據庫中的建表的列不對應，則映射不存在，從而找不到網格去顯示數據，更無法對數據的列寬進行操作。所以通過軟件編程，可以對建在緩存區域中的每一張表中所有的列進行操作，解決文本過長不能完全顯示的問題。

通過上面的介紹可以看出，SQLite作為開源的嵌入式數據庫應用在Wince中的一個優點就是建表比較簡單，不像SQL CE數據庫[9]，在Wince運行中需要先創建表，把所建的數據庫放在Wince的系統中，添加數據源時再去綁定這個數據源。對于在.net2.0平臺建立的數據庫[10]，添加數據源時無法找到路徑，所以這種方法不可行。通過SQLite軟件創建數據庫的方法則可以改善上述不足。SQLite作為一款小巧的嵌入式數據庫，發展前景很大，在基于ARM的Wince操作系統有著廣泛應用[11]。
