引言

　　通常在測控系統中，傳感器是信息采集的重要裝置，數據的采集全靠傳感器，被譽為“神經觸角”的它如何實現其網絡化，也是當前的熱點研究問題。當前大多數測控系統中，傳感器多是采用有線方式，但是在一些特殊情況下，有線線纜連接顯然會造成很多不便，不能夠滿足現實需要。隨著新興無線技術（如藍牙技術）的發展以及其芯片價格的降低，無線方式在很多場合都得到應用以取代原有的有線接口方式。無線網絡化傳感器勢必成為傳感器發展的一個重要方向。在介紹IEEE1451.2和藍牙技術的基礎上，本文提出了一種基于藍牙協議的無線網絡化傳感器結構模型，并著重討論基于該模型開發的模擬實驗裝置的實現及其在病人遠程監護中的應用。

　　1　基于IEEE1451.2和藍牙協議的無線網絡化傳感器

　　1.1　IEEE1451.2標準

　　IEEE1451.2作為智能傳感器接口模塊標準，它提供了將傳感器和變送器實現網絡化的接口標準，采用通用的A/D或D/A轉換裝置作為傳感器的I/O接口，將各種傳感器模擬量轉換成標準規定格式的數據，連同一個小存儲器———傳感器電子數據表（TEDS,transducerelectronicdatasheet）與標準規定的處理器目標模型———網絡適配器（NCAP,networkcapableap2plicationprocess）連接，如此，數據可以按網絡規定的協議連接入網絡。該標準的結構模型提供了一個連接智能變送器接口模型（STIM,smarttransducerinteRFacemodule）和NCAP的10線標準接口———變送獨立接口（TII,transducerindependenceinterface）。其工作流程是敏感元件輸出的模擬信號經A/D轉換及相應數據處理（濾波、校準）后，由網絡處理裝置根據程序設定和網絡協議（TCP/IP）將其封裝成數據幀，通過網絡接口傳到網絡上。

　　1.2　藍牙技術

　　藍牙技術作為一種新的短距離無線通信協議，提供了一種無線數據與語音通信的開放標準，它具有許多特有的優勢：很強的移植性，可應用于多種通信場合；硬件集成電路應用簡單，成本低廉，實現容易，且易于推廣；藍牙功耗低，對人體危害??；藍牙采用擴頻跳頻技術，抗干擾能力強，增加了信息傳輸?shù)陌踩?。藍牙技術正以其特有的優勢引起許多專家學者的廣泛關注。

　　1.3　傳感器結構模型

　　基于IEEE1451.2的有線網絡化傳感器結構模型包含STIM、TII和NCAP三部分。而本設計的基于IEEE1451.2和藍牙協議的無線網絡化傳感器，采用藍牙模塊替代TII實現無線連接，類似于實現了一個無線的STIM和無線NCAP接收終端的模式，它們以點對多點方式在藍牙匹克網以主從方式實現相互通信。

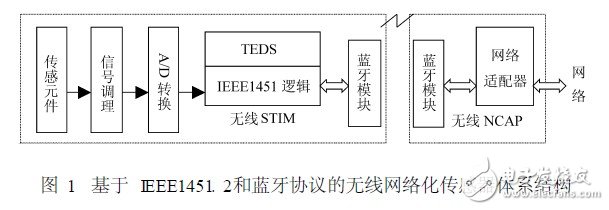

　　STIM通過無線的NCAP接入以太網（Ethernet）或In2ternet,同時NCAP通過分配的IP地址與網絡相連，如圖1所示。與典型的有線方式相比，上述無線網絡模型增加了兩個藍牙模塊，對于藍牙模塊部分，標準的藍牙對外接口電路一般使用RS232或USB接口，而TII是一個控制鏈接到它的STIM的串行接口，因此必須設計一個類似于TII接口的藍牙電路，構造一個專門的處理器來完成控制STIM和轉換數據到藍牙主控制接口（HCI,hostcontrolinterface）的功能。硬件實現上可以采用接口模塊，軟件實現上可以采用標準的STIM軟件模塊：STIM模塊、STIM傳感器接口模塊、TII模塊、TEDS模塊以及地址和函數模塊。

　　2　模擬實驗裝置的實現

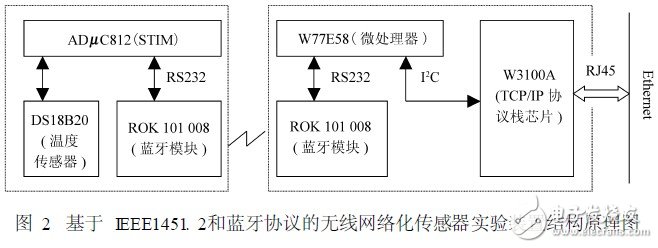

　　下面以實驗室開發的模擬裝置為例來說明該傳感器的實現。該裝置的結構框圖如圖2所示，利用前端無線STIM中的MCU定時采集溫度傳感器中的溫度值，經藍牙無線網絡將數據傳送至NCAP。NCAP將存放于特定的位置，當有瀏覽器要查看該數值時，將該數值嵌入到相應的網頁程序中，并對整段程序進行TCP/IP封裝處理，傳送到客戶端的瀏覽器上。

　　2.1　STIM的實現

　　STIM中MCU采用的是AD公司的微轉換芯片ADμC812。該芯片內有一個8052兼容的微處理器，遵從IEEE1451.2標準，利用芯片ADμC812內部的640B的數據存儲器作為可重復寫的TEDS存儲，利用內部的一個通道12位的ADC實現A/D轉換以及通過芯片內的UART串行口實現與藍牙模塊的通信。藍牙模塊選用的是支持點對多點的愛立信ROK101008系列，同時該模塊自帶射頻微帶天線。ROK101008藍牙模塊內部結構遵從藍牙規范1.1,其內部基帶控制器同樣提供了UART接口。藍牙模塊內部提供了主機控制器接口（HCI）來實現對藍牙硬件訪問的統一接口，結合RS232串口就可以實現主控制器和主機之間在傳輸層上的數據通信，基帶和射頻則提供了上層的鏈接和服務。同時，ADμC812還應完成對溫度傳感器的初始化、數據采集和處理。

     （1）溫度傳感器DS18B20接口和驅動。
