DTMF 簡介。它采用一對音頻信號標志一個數據的方式，一對音頻分別從高頻音頻組和低頻音頻組 中送取，其音頻-數據對應關系國際規定如表1所示。

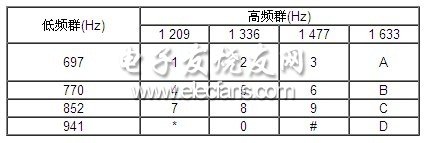

　　表1　音頻-數據對應關系

?

　　DTMF模塊的設計思想主要是：在CPU RO M中設置數據表來模擬各個音頻信號(包括低頻群和高頻群各個頻點信號)，當程序判斷要輸出某DTMF信號時，先找到該DTMF信號對應的高、低音頻對應的數據，然后將其算術組合，合成值從L口的L0～L5管腳輸出，通過一個D/A阻抗網絡之后得到DTMF信號，DTMF信號輸出持續 時間為100 ms，而合成值每118 μs改變一次。CPU定時器用于100 ms信號寬度的計數，到10 0 ms產生中斷以中止DTMF信號輸出。

　　下面詳細介紹該DTMF模塊的原理、流程。該模塊分為 兩個子模塊：KBDEC，DTMFLP。前者用于DTMF鍵盤譯碼，后者用于雙音頻產生。

　　KBDEC子模 塊把低為真DTMF鍵盤輸入進行譯碼，轉換成相應的一個DTMF碼Code l，其二進制形式為0000 RRCC，其中RR，CC分別代表四個行值和四個列值。

　　DTMFLP模塊。首先利用Code l，通過查ROM數據表Table 1，得到四個與DTMF鍵有關的值，這四個值分別表示高、低音頻ROM數據表Table 2的大小和相關起始地址，利用這四個值，每隔 117.33 μs，從ROM數據表Table 2中取出高、低音頻正弦波頻率值，算術組合之后輸出到L 口之L0-L5腳，通過外接阻抗階梯網絡后得到相應DTMF信號。高、低音頻對應Table 2中的數 據有不同的基準值，高頻基準值為16，低頻基準值為13，其差值16-13=3是為滿足DTMF信號 要求而必需的：高頻群高于低頻群2 dB以補償傳輸損耗。

　　Table 2數據表的產生。117.33 μs的倍數對于DTMF信號中的八個頻率成分而言，均可達到很好的近似。以1 336 Hz為例：在Table 2中存有其三個周期共19個樣點，則其合成信號周 期為[19×117.33　μs]/3

1 　345.73　Hz，和1 336 Hz相比 ，相對該差為+0.73%，在國標DTMF誤差范圍以內。至于如何確定各個音頻在Table 2中的周期數及樣點數，由于ROM容量限制，不可能在ROM中放入太多數據，所以設定周期數不大于10 ，再設定誤差最大值比如0.8%，則用窮舉法編一個簡單的高組語言程序就可。根據各個音頻 在Table 2中的周期數及樣點數就可以計算出Table 2數據，實際上在計算時為得到最好的近 似，有所謂“正弦波面積準則”。

?

　　5　結　論

　　本單片機系統采用COP840C實現 了無繩電話各種控制、通信功能，并采用軟件法產生DTMF信號，降低了系統成本，同時還具有工作可靠性好、耗電少、待機時間長(達72 h)等特點。采用該單片機系統的無繩電話產品 已投入批量生產。
