APPLICATION OF DOUBLE HIGH EMBEDDED INDUSTRIAL CONTROL
COMPUTER PLATFORM IN POWER SYSTEMS

Chen Yi(Beijing Control Industrial Computer Company, 100080, Beijing, China)

Keywords　power systems　embedded 80X86 CPU　LonWorks network　DSP technology

0　引言

　　從“開放式系統結構和組合設計方法”的思想來看，系統的設計仍采用模塊化的插件結構，模板之間采用總線結構連接是一種較好的方法，利于系統的擴展和升級。
1.1　插件結構
　　電力系統中信號線與I/O模板的連接一般采用繞接的方式，如歐式48芯繞接頭；同時要求I/O接口從模板后端引出,前模板主要是人機接口，如液晶接口和小鍵盤接口，使用通用的STD或PC總線結構的工控機都很難滿足此要求。因此插件結構的設計，采用標準VME雙高尺寸，機箱是6U高度，上半部分是I/O總線，直接給出繞接方式的接口，下半部分是數據、地址和控制三總線(見圖1)。

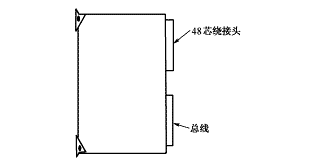

圖1　模板結構框圖
Fig.1　The structure of module

　　根據電力系統運行的特點，采用無中心控制模式，使控制節點盡量靠近被控設備。變電站層和單元層可以都使用統一的LonWorks網絡，采用相同的通信協議。
　　變電站層包括全站(網)性的用于本站監控的監控主機、系統和用于網絡維護的工程師站，一般裝在控制室中。單元層的設備一般放在現場，按照分布式系統的原則，各單元之間沒有電路連接，可以通過網絡對等(peer to peer)交換數據。當一個單元的監控、保護設備出現故障或異常，可以僅停下該單元設備進行檢查處理，不影響其它單元。
　　LonWorks技術，符合ISO的7層開放網絡協議，有效地解決互操作性問題。作為現場總線，在變電站自動化系統中得到了較好的應用。

　　80年代以來，相繼推出以80X86為核心的PC機，廣泛地應用于工業控制、辦公自動化、商業、家庭等領域，也相應地在電力系統中得到了應用。
　　V40(uPD70208)是一種高性能的CMOS、全靜態嵌入式8位微處理器芯片(相當于80188)。V40集成了許多外圍器件，在軟件上完全和8088 CPU兼容。386EX是Intel公司1994年推出的、適合工業控制32位高性能的嵌入式CPU。采用CMOS工藝和靜態器件設計，完全符合工業現場的低功耗、高可靠性、能夠在惡劣環境中使用的要求。
　　除了上述CPU，主控模塊還包括總線部分、系統復位、電源管理等?？偩€匹配、總線驅動和總線隔離主要完成總線對主控模塊的隔離，同時保證三總線驅動芯片的個數只與系統模塊的個數有關。系統的復位可以根據需求采用復位輸出或輸入。采用輸出方式時，主控CPU能夠?qū)ζ渌０暹M(jìn)行復位；如果采用輸入方式，系統有一個總的電平監測和看門狗復位輸出，對系統其他模塊進行復位控制。
　　大容量只讀電子盤，用于存儲用戶程序；大容量可讀寫的電子盤，采用M—System公司的DOC2000，最大空間可達100 MB,作為大規模的數據保存；高可靠可讀非易失存儲器,采用高可靠E²PROM，用于存儲定值。
　　主CPU模塊還包含日歷鐘、液晶控制和小鍵盤控制，可方便地實現人機接口。

　　DSP與目前通用的CPU不同，是一種為了達到快速數學運算而具有特殊結構的微處理器?？焖俚闹噶钪芷?、哈佛結構、流水操作、專用的乘法器、特殊的DSP指令，再加上集成電路優化設計，可使DSP的指令周期達200 ns。
　　DSP具有相當強大的處理能力，在相同的主頻下，甚至比目前最先進的個人計算機要快10倍～50倍。DSP不再單純作為數據采集，還同時肩負以往由主CPU完成的主要運算功能。采用DSP為核心的智能A/D，完全可以獨立完成電力系統中一個獨立的功能模塊，例如在保護中，可以直接通過DSP發出保護動作，不必上傳到主CPU，可以大大加快系統的反應時間。因此智能A/D同時具有開關量輸入/輸出的功能。
