震動信號分析作為戰場傳感偵察系統的一個重要組成部分，主要探測地面運動目標的震動信號，對其信號實時分析和處理，并給出相應的識別信號，以判別震動目標類型、數量等信息。為了得到良好的震動信號，并能初步分析處理該信號，給出了一種基于DSP信號的實時震動信號分析處理系統設計方案。

?系統硬件設計

　　2．1 震動傳感器信號檢測單元設計

　　系統傳感器采用EG& GICSENSORS公司的3028型加速度傳感器。由于該傳感器的輸出為差分輸出，所以采用一個儀表放大器將其差分輸出轉換為單輸出；又由于該傳感器具有 16．8 mV的零位輸出電壓，因此第1級放大倍數應盡可能小，目標震動信號疊加在放大的零輸出電壓上可能產生飽和失真，即可能被削頂，因此Rg1應取得大一些。在此Rg1=10 MΩ，這樣第1級放大倍數G1≈1，于是傳感器的零輸出電壓幾乎未放大，目標震動信號不至于由于其零輸出電壓的影響而失真。由于第1級放大電路的儀表放大器的輸出信號中仍疊加有傳感器的零位輸出電壓，該電壓為直流或接近于直流的信號，為避免其在后續電路中被放大，在第2級放大電路前需加一個高通濾波電路隔離該信號。在此用RC二階高通濾波器消除零輸出電壓對后續目標信號放大的影響。這里選取R=36 kΩ，C=1μF，則此高通濾波器的截止頻率為：

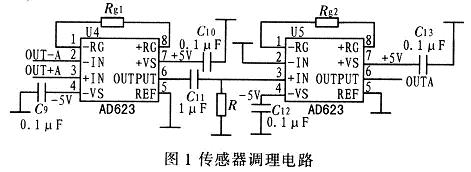

　　第2級REF接1．5 V參考電壓，調節Rg2使輸出信號在滿量程時的輸出范圍在0～3 V之內，以便DSP的A/D轉換器采集數據，傳感器的調理電路如圖1所示。

　　2．2 DSP單元設計

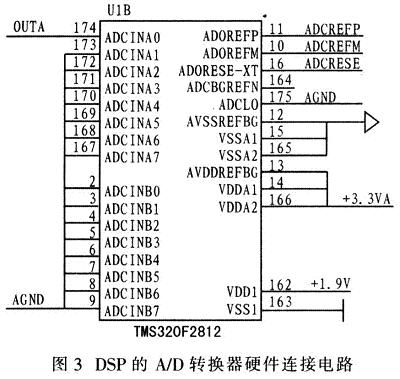

　　數字信號處理器采用TI公司的TMS320F2812，該器件是一款用于控制的高性能、多功能、高性價比的32位定點DSP，最高可在150 MHz主頻下工作，可兼顧控制和快速運算的雙重功能。數據存儲模塊采用一個8 MB的串口FlashM25P80。

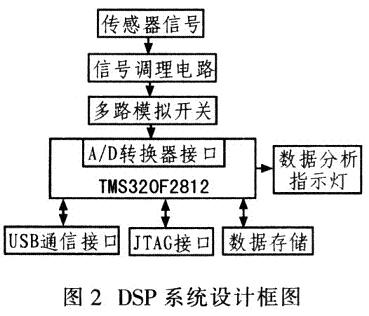

　　DSP實時震動信號分析和處理系統主要由震動傳感器、前置放大電路、濾波電路、DSP數據采集分析模塊以及存儲模塊組成。圖2為系統設計框圖。

?系統軟件設計

　　3．1 信號采集預處理

　　信號采集后為了能夠在DSP中快速處理，需要進行去均值與歸一化，這樣可有效限制信號幅值，并將信號統一到同一數量級。有助于計算開方時需要利用解一元二次方程的算法；計算除法時，為了減少機器周期的占用，需要將除法轉換為乘法。去均值與歸一化處理的計算方法可參見文獻。

　　3．2 程序流程

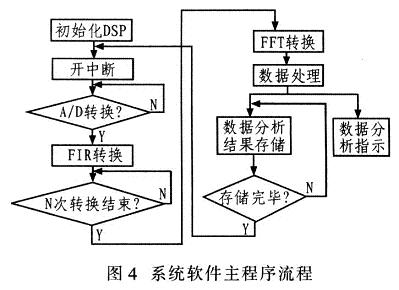

　　圖4為系統軟件主程序流程。首先對系統初始化，看門狗定時復位，啟動A／D轉換器采集數據，主程序進入死循環；當A／D轉換器轉換完畢，進入中斷子程序，讀取數據，并將數據存人數組進行數據的處理和緩存。

　　3．3 DSP主程序設計

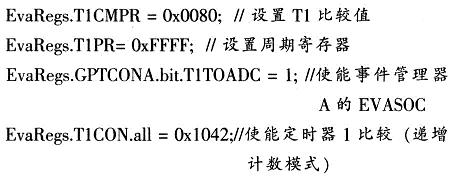

　　主程序先初始化系統控制寄存器，初始化PIE向量表禁止和清除所有CPU中斷，采用TMS320F2812片內集成的A／D轉換器采集數據。程序首先對 A／D轉換器初始化，用DSP內的EVA事件管理器產生SEQ1A／D轉換啟動信號，首先設置T1比較值為0x0080，設置周期寄存器為0xFFFF使能事件管理器A的EVASOC，使能定時器1比較遞增計數模式，DSP事件管理器EVA的配置程序如下：

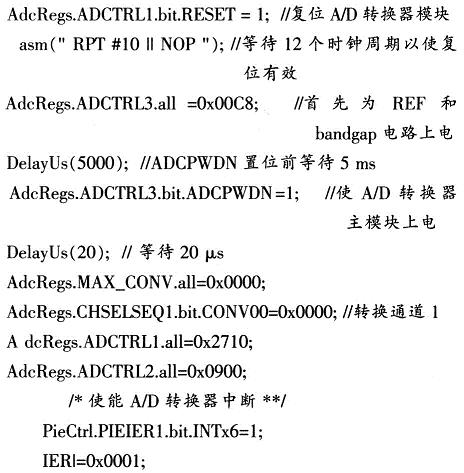

　　EVA為SEQ1產生ADC SOC信號后，開始對通道1轉換，轉換結束后，A／D轉換產生中斷信號并調用中斷處理程序讀取ADCRESULTO中的值存人數組。當采滿512個點后將程序跳轉到數據處理程序，調用FIR和FFT子程序，其中DSP A／D轉換器初始化程序代碼為：

　　DSP整個系統軟件采用C語言和匯編語言混合編程，中斷函數模塊用匯編語言，可提高程序的效率，F(xiàn)FT和FIR數字濾波運算主體用混編語言編寫，可從TI網站下載。

　 實驗結果

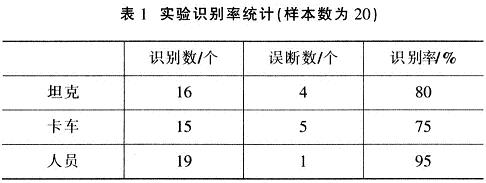

　　為了檢驗系統的實際應用能力，將該系統在震動臺上進行實驗，將3028型傳感器固定在激震臺上，用激震臺分別模擬坦克、卡車和人員3種震動信號，這3種信號各取20組用于該系統實驗，根據實驗輸出信號判斷識別的正確率，在震動臺達到穩定后DSP的解算時間均小于1 s。DSP解算識別結果如表1所示。

　　由實驗結果看出，該系統能夠?qū)δ繕?biāo)的識別起到一定的輔助分析作用，系統解算時間均小于1 s，達到實時分析要求，系統能夠較好分析人員產生的震動信號，而對坦克和車輛產生的震動信號分析結果較差，這主要是由于坦克和車輛產生的震動信號特征較為相似，單純從震動信號的頻率和強度區分難度較大；另外由于震動臺是磁激勵式的，對外有較強的電磁輻射，會對整個系統產生干擾，因此，后續實驗需采取屏蔽電磁干擾的措施，震動信號分析算法還需進一步提高。
