燃料電池車是以氫氣為燃料，氫氣與大氣中的氧氣發生化學反應，通過電極將化學能轉化為電能，以電能作為動力驅動汽車前進。燃料電池汽車具有高效率、無污染、零排放、無噪聲等高科技優勢，代表了未來汽車使用新型能源、先進科技以及追求環保的發展趨勢，領導著汽車工業革命的新潮流。電機驅動系統是燃料電池車的心臟，直接影響著燃料電池車性能的優劣。數字信號處理器(DSP)的發展使各種先進的控制策略應用于電機驅動系統成為可能。模型參考自適應控制在電動汽車中的應用，能夠提高電動汽車電機驅動系統性能，加速電動汽車產業的發展。

l 燃料電池車及其離散MRAC電機控制系統

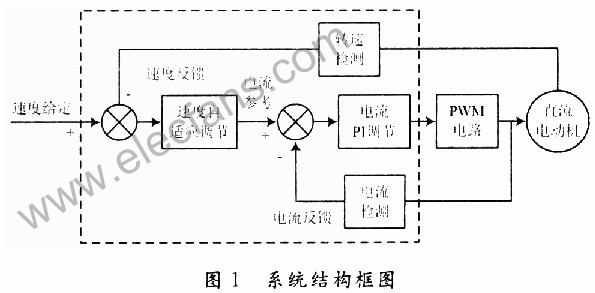

??? 本文所研究的燃料電池車電機是型號為XQ-5-5H的5 kW直流牽引電機，對電機的控制采用包括電流環和速度環的雙閉環調速系統，其結構框圖如圖1所示。圖中虛線方框內由以DSP為核心的控制系統來實現。本文主要探討其軟件的沒計。

??? 對雙閉環調速系統的設計在此不做詳細討論，這里只給出設計結果。對電流的調節采用傳統的PI調解，其傳遞函數為：
???
式中：K為PI調節器比例部分的放大系數；τ為積分時間常數。

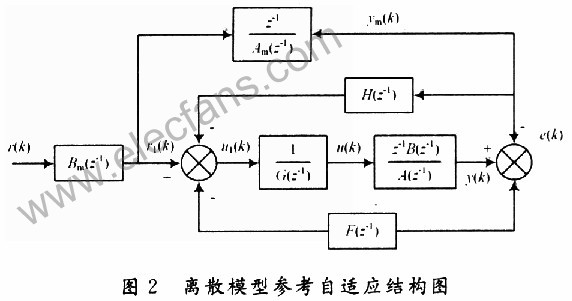

??? 對速度的調節采用自適應調解方法，為了便于計算機實現，采用離散模型參考自適應控制，結構圖如圖2所示。對于其具體說明參見文獻。

2 控制系統軟件設計
2．1 硬件系統介紹

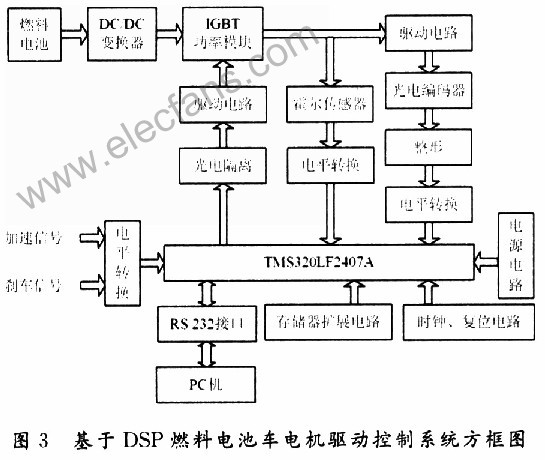

??? 基于FMS320LF2407A的燃料電池車電機驅動控制系統硬件系統方框圖如圖3所示，主要包括給定信號檢測電路、電流檢測電路、速度檢測電路、PWM輸出電路和DSP外部電路。

2．2 主程序設計
??? 主程序包括初始化程序和循環等待2部分。系統上電或復位后主程序自動運行，它首先將系統初始化，主要包括硬件初始化即根據要求給各種硬件如時鐘及看門狗模塊、I／O模塊、定時器、SCI模塊、ADC模塊、定時器、控制寄存器等賦值，以便各模塊正常工作，以及程序全局變量初始化，主要包括電流PI調節、轉速自適應控制調節參數初始化以及其他全局變量初始化，然后開中斷并等待。
2．3 PWM中斷處理程序設計

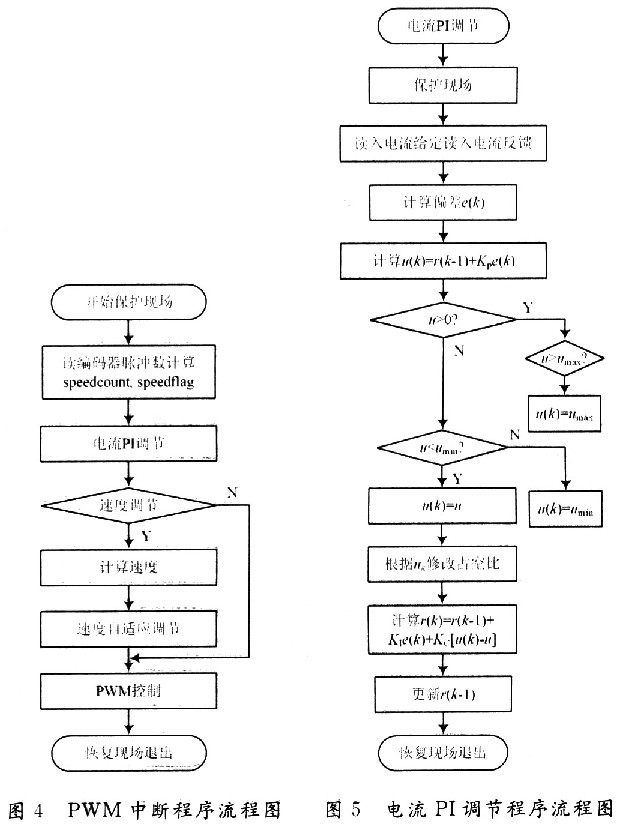

??? 采用定時器周期中斷標志啟動A／D轉換，當T1下溢時啟動A／D轉換，所檢測的電流經處理后接模／數轉換器的ADCIN00引腳，當轉換完成后，中斷標志位都被設置為1，則在A／D中斷服務程序中將轉換結果讀出，完成1次A／D采樣。轉換結束后申請PWM中斷，PWM中斷完成主要的控制功能，流程圖如圖4所示。由于電機控制系統的機械時間常數遠大于系統的電氣時間常數，系統的速度環控制周期可比電流環控制周期大。該系統在每個PWM周期中都進行一次電流采樣和PI調節，因此電流采樣周期與PWM周期相同，可以實現實時控制，而速度環控制周期選為每100個PWM周期，對速度進行1次調節。在每個電流控制周期，被QEP單元計數的脈沖數被累加到變量speedcount中，變量speedflag從初始值speedstep(100)開始減1直到等于0，此時讀取100個電流控制周期(1個速度控制周期)的總脈沖數進行速度計算，并將speedcount清零，將變量speedflag賦初始值，開始下一次速度脈沖計數。
2．4 電流PI調節器程序設計

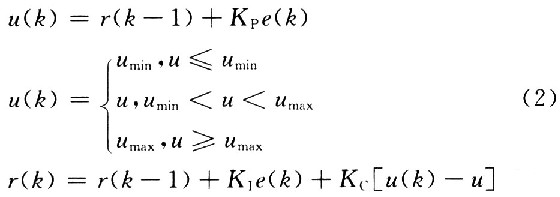

??? 式(1)給出的調節器為連續傳遞函數，為了便于計算機的實現，使用防積分飽和的PI調節器，其算法改進為：
???
式中：KI=KP／τ；KC=KI／KP=T／τ，根據防飽和的PI調節器算法確定系統流程圖如圖5所示。

2．5 速度自適應程序設計

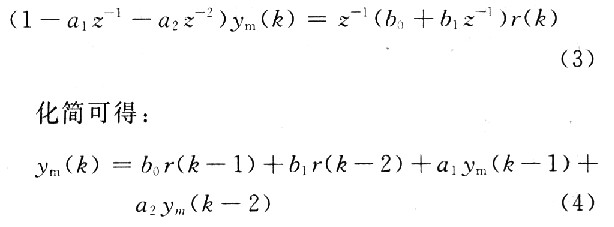

??? 速度自適應調節算法在圖2中已經給出，該算法為離散自適應算法，可直接用于程序設計。離散模型參考自適應分為參考模型和被控對象兩部分，所以首先討論參考模型的實現。對于二階參考模型其離散方程可表示為：
???

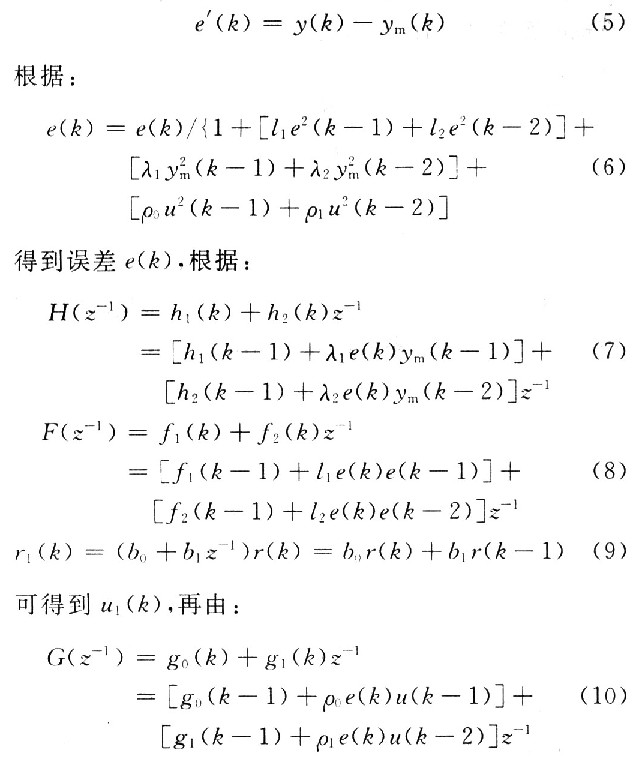

這樣可以得到參考模型輸出。被控對象速度輸出y(k)由速度檢測電路檢測，可得預報誤差：

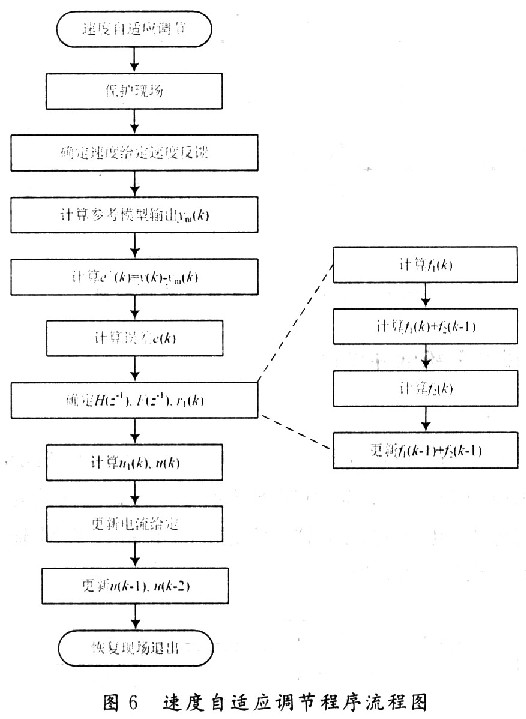

可得u(k)。根據以上分析編寫速度自適應控制程序，流程圖如圖6所示。

3 結語
??? 自適應控制理論在燃料電池車電機控制系統中的應用，對于提高電動汽車的驅動性能具有較好的效果。本文探討了在電機DSP控制系統中，離散模型參考自適應算法的實現，對于各種先進的控制策略在電動汽車中的應用進行了積極的探索，對于推動電動汽車產業的發展具有重要意義。
