1 成像制導仿真系統設計

　　1.1 系統的組成

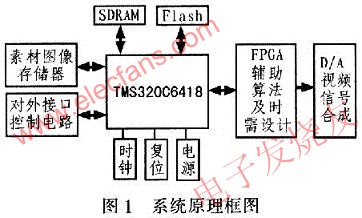

　　為了能夠?qū)崿F(xiàn)仿真圖像的實時顯示，在設計DSP視頻生成系統時，DSP的選擇該系統設計的關鍵，為此這里選用TMS320C6418型DSP。以TMS320C6418為核心的圖像生成仿真系統的系統原理框圖，如圖1所示。

　　1.2 系統工作原理

　　系統初始化時通過DSP將素材圖像送入存儲器SDRAM等待DSP處理，再由FPGA產生的行同步、場同步信號的控制下將處理后的圖像數據通過DsP的EDMA通道送入FPGA的RAM中，在FPGA產生復合同步信號和復合消隱信號的控制下圖像數據經D/A轉換后，合成為標準的模擬視頻信號。

　　1.3 基于DSP的系統硬件特性

　　DSP處理系統實現對圖像數據的處理，是整個系統的核心。它由DSP器件TMS320C6418、圖像存儲器SDRAM、程序存儲器Flash構成。

　　TMS320C6418通過外部存儲器接口(EMIF)與SDRAM、Flash和FPGA連接，構成典型的嵌入式DSP應用系統。TMS320C6418是TI公司新推出的TMS320C64xx系列的一種，主要特點為：片內512K字節RAM;操作速度高達600MHz;支持多種外部存儲器接口，包括SRAM，SDRAM，RAOM，F(xiàn)IF-0;增強的EDMA控制器，有64個EDMA通道。

　　在實時圖像數字處理器中，采用SDRAM存儲圖像數據有2個優點：一是速度高，存取時間可達8 ns;二是單片容量大，有利于減少圖像處理系統的體積。

　　對于DSP處理系統，必須擴充片外程序存儲器，這里選用的是Flash存儲器。TMS320C6418的RAM(L2)容量達到512 KB，而DSP系統的應用程序通常不是特別大，因此，在系統上電以后將使用的程序裝載到L2中，這樣可以提高程序的訪問速度。

　　1.4 基于DSP的系統成像制導仿真圖像生成軟件

　　1)DSP初始化程序 完成上電復位以后的初始化工作，主要包括對外部存儲器件SDRAM、Flash的配置和初始化及將素材圖像數據搬入SDRA-M。

　　2)DSP系統圖像數據的傳輸程序 在圖像生成中存在大量的數據傳輸，包括：目標和背景數據傳輸，以實現圖像數據的融合處理;SDRAM與DSP內部RAM的數據傳輸，以實現目標提取的處理;SDRAM與FPGA的RAM的數據傳輸，以實現視頻圖像的實時顯示。

　　3)圖像處理程序 根據圖像的特點選擇合適的圖像處理算法，提取目標，給控制端提供脫靶量，以實現圖像的閉環跟蹤。

　　4)制導控制程序 根據外部輸入的輸入條件，即跟蹤、掃描等命令，使其能夠模擬導引頭工作時真實場景的動態變化。

　　2 成像制導仿真圖像生成關鍵技術

　　2.1 背景和目標的模型建立

　　目標是指軍事武器作戰的對象物，而背景是除目標之外的一切空間物質。目標與背景是相對的，同一物體有時可以成為目標，有時也可以是背景。對于成像制導而言，根據目標與背景所在地理位置高度或性質的不同，可把目標與背景分成3類：空中目標與天空背景、海面目標與海洋背景、地面目標與地物背景。

　　背景圖像的生成可以使用形狀規則的矩形光柵圖像，例如帶有天空和地面的*.bmp位圖圖像。在某些特定的場景中還需要花、草、樹、汽車、房屋等不規則形狀的目標光柵圖像，例如要在已有的場景中生成一顆大樹，如何才能透過樹葉和枝桿的縫隙看到后面的景物。這在DSP中沒有專門的函數來進行處理。但可采用以下方法實現：

　　1)首先用3DMAX軟件生成所需要的花、草、汽車等，生成文件為*.BMP位圖文件格式，用PHOTOSHOP軟件將感興趣的圖像將其對比度、亮度加以調整。將其位圖圖像做成矩形，便于DSP算法處理。

　　2)背景與目標的融合，確定目標的位置后，需要把背景和目標融合起來。但是由于背景與目標之間存在亮度差，如果簡單地重疊，就會出現明顯的縫隙。為了達到無縫融合，把背景與目標重合區域的邊緣按一定的加權值合成為新的邊緣。

　　式中，Inew為合成的新的邊緣圖像，I1和I2為目標與背景重疊區域的邊緣圖像，w為加權系數。

　　設重疊邊緣區域的寬度為d，那么拼接的圖像，I1隨著向I2的過渡，w由0→1，增量為1/d呈線性變化。該算法實現了目標與背景邊緣的均勻過渡，達到很好圖像無縫融合的效果。

　　3)對生成的圖像進行濾波處理。

　　2.2 素材圖像數據的生成

　　各種各樣的背景圖像和目標圖像存放在存儲器中，這就要將所取得素材轉換成數字圖像然后通過燒寫程序?qū)⑦@些素材通過DSP燒寫到存儲器中。

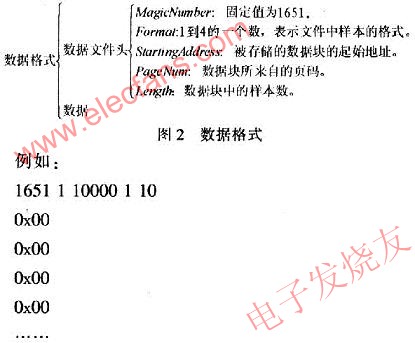

　　1)將素材用軟件轉換成TI CCStudio調試軟件能夠識別的數據格式。具體格式如圖2所示。

　　2)通過CCStudio的File一>Data一>Load菜單將素材數據裝入相應的地址空間。

　　3)通過編寫的燒寫程序?qū)⑺夭臄?shù)據固化到存儲器相應的地址空間。

　　3 導引回路圖像的實時仿真

　　要真實地仿真作戰環境，就必須考慮目標的各種運動規律。描述目標的運動可以有3種方法：1)目標運動，導引頭框架不動;2)目標不動，導引頭框架運動;3)目標和導引頭框架同時運動。

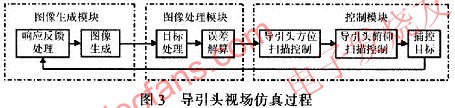

　　在人工捕獲目標的導彈仿真回路中，一般情況下目標是固定的，靠人工操作控制導彈搜索、跟蹤目標，因此本文采用方法第2種方法(即目標不動，導引頭框架運動)來進行圖像仿真。仿真過程如圖3所示。

　　仿真圖像生成后將圖像送入圖像處理模塊，圖像處理模塊運用圖像處理和識別技術完成目標的檢測、識別和跟蹤，并根據目標方位，給出相應的誤差信號;控制模塊根據相應的控制命令進行導引頭的方位和俯仰掃描，一旦發現目標立即轉入跟蹤狀態進行跟蹤，同時計算導引頭的位置和姿態參數;導引頭的調整結果作為反饋被送回仿真視場圖像生成模塊，該模塊根據反饋信號計算生成下一幅圖像。仿真的實際效果圖如圖4所示。

　　4 結束語

　　介紹了基于DSP處理器的成像制導圖像生成仿真系統，并在某導引頭仿真系統中得到應用，真實模擬出導引頭搜索、捕獲目標的全過程。該仿真系統可以對導引頭的目標識別能力和制導能力給出判斷，并由此改進目標識別系統，從而提高精確制導的能力。隨著精確制導武器系統的發展，基于DSP的成像制導仿真必將取得越來越大的進展，發揮越來越重要的作用。
