ADI公司的Blackfin系列處理器具有強大數據處理和控制能力，在儀器控制、音視頻處理等系統中應用廣泛。在應用中顯示輸出是必要的，文中根據Blackfin DSP處理器的特點介紹了一種簡單實用的液晶接口設計方法。

　　TFT LCD液晶顯示器與數碼管和點陣液晶相比具有體積小巧、控制簡單、可以顯示豐富多彩的圖像視頻信息。文中以ADSP_BF532為例介紹了一種Blackfin DSP處理器與TFT LCD液晶顯示器的接口設計，在Blackfin DSP的系統設計中具有一定的參考價值。

　　1 Blackfin DSP處理器與TFT LCD液晶屏簡介

　　Blackfin DSP處理器是基于ADI公司和Intel公司聯合開發的微信號架構(MSA)的一種16位定點DSP處理器，具有較強的數據處理能力，能夠完成視頻、圖像、音頻和通信數據的數字化處理等。同時還具有綜合控制能力，單芯片即可完成通常由DSP+控制器完成的功能。Blackfin DSP處理器可廣泛應用在各種嵌入式設備、儀器中，完成系統控制和數據處理。

　　PPI(Parallel Port Interface)接口是Blackfin DSP處理器的并行數據接口，主要用于數據的高速傳輸。它包括16位數據線，3個同步信號和一個時鐘信號。PPI接口直接與DMA通道整合，數據傳輸寬度可靈活配置，支持8位、10～16位等多種數據寬度。PPI的工作模式有兩種：通用模式(GP模式)和ITU-656模式，其中通用模式下可方便地與數字液晶屏連接。

　　Blaekfin DSP處理器的DMA傳輸可以是內部與外部存儲器之間，也可以是內部或外部存儲器與SPI口、SPORT口、UART口、PPI口之間。

　　Blackfin DSP處理器的DMA傳輸可基于描述符配置，也可基于寄存器配置?；诿枋龇腄MA傳輸使用存放在存儲器內的一組參數來初始化一個DMA傳輸?；诿枋龇腄MA傳輸允許多個DMA序列鏈接在一起，一個DMA傳輸完成后緊接著進行下一個DMA傳輸?；诩拇嫫鞯腄MA傳輸允許處理器通過對控制寄存器編程來啟動一個DMA傳輸。一次DMA傳輸完成后，可以用原來設置的值自動更新控制寄存器，連續傳輸數據。

　　Blackfin DSP處理器支持二維DMA傳輸，特別適合于視頻數據傳輸。二維DMA的相關控制寄存器如下：

　　配置寄存器(DMAx_CONFIG/MDMA_yy_CONFIG)：設置二維DMA使能方式，中斷產生方式。

　　內部循環計數寄存器(DMAx_X_COUNT/MDMA_yy_X_COUNT)：保存二維DMA內層循環的數目(應≥2)。

　　內層循環地址增量寄存器(DMAx_X_MODIFY/MDMA_yy_X_MODIFY)：保存每一次內層循環計數器加1后DMA操作地址在內存中的增量，此增量應該是二維DMA操作的數據單元長度的整數倍。

　　外層循環計數寄存器(DMAx_Y_COUNT/MDMA_yy_Y_COUNT)：保存外層循環的數目。

　　外層循環地址增量寄存器(DMAx_Y_MODIFY/MDMA_yy_Y_MODIFY)：保存每一次外層循環計數器加1后DMA操作地址在內存中的增量，可以是負值，此增量應該是二維DMA操作的數據單元長度的整數倍。

　　AT070TN83 V.1是群創生產的一款數字液晶顯示屏，屏幕尺寸為7英寸(17.78 cm)，分辨率800×480，23行消隱行。采用5 V(背光)和3.3 V(I/0)雙電源供電。該液晶具有DE模式和HV模式，考慮Blackfin PPI的接口特點，本系統采用HV模式進行數據傳輸。

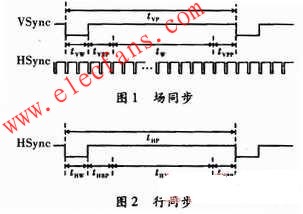

　　液晶時序如圖1和圖2所示。

　　圖l和圖2中相應的參數參照AT070TN83 V.1手冊。液晶同步時序可以看做是滿足一定要求的PWM波，可利用Blackfin DSP的定時器支持PWM輸出的特性輸出此信號。

　　2 系統總體設計

　　該液晶屏的輸入格式為RGB666格式，而ADSPBF532的PPI接口數據線只有16位，根據人眼的視覺特性(對綠色最敏感)，將紅色和藍色的最高位和最低位分別接在一起，其他數據線對應連接。

　　液晶所需的同步信號HS和VS分別由ADSPBF532的定時器1和定時器2產生。通過配置ADSPBF532定時器的相關寄存器可以精確地控制輸出PWM

　　波的有效沿，周期和占空比，完全匹配液晶時序。

　　顯示所用的時鐘信號可以由外部的獨立晶振產生，分別輸入液晶和DSP的PPI口。也可以由DSP的輸出時鐘分頻產生，再分別輸入液晶和DSP的PPI口。本系統使用獨立的25 MHz晶振將時鐘信號直接輸給液晶和PPI。

　　該液晶內部沒有顯存，因此在使用時系統需要擴展SDRAM，在SDRAM中開辟一塊區域作為顯示緩存，將需要顯示的數據寫入緩存，再由DMA傳送到PPI口進行顯示。

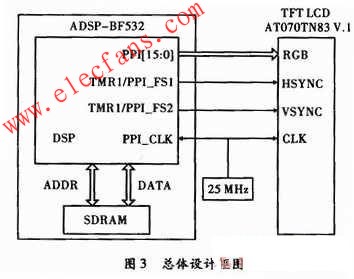

　　系統總體設計框圖如圖3所示。

　　在外部25MHz時鐘的驅動下DSP按照寄存器的配置輸出相應的同步信號，同時將SDRAM對應區域中的數據從PPI口輸出。

　　3 軟件設計

　　(1)顯示緩存數據的存儲。

　　該液晶每行800點，每個點對應16位數據，因此每行需要800×2 bit。每屏需要525行，包括前消隱23行，中間480行有效數據，后消隱22行，因此開辟顯示緩存大小為525×800×2 bit。為了操作方便，可定義一個二維數組，二維數組中的數據與TFTLCD上的點具有對應關系(數組中每兩個字節對應LCD上的一個點)。由于需要將顯示緩存定義在SDRAM中，因此在工程中需要添加ldf文件，將顯示緩存指定存儲在SDRAM中。

　　緩存數組的定義如下

　　section(“SDRAM0”)char DisplayBuffer[525][800*2]

　　(2)定時器初始化。

　　使用定時器1和定時器2分別作為行同步信號和場同步信號，根據液晶時序配置定時器寄存器，包括輸出時鐘周期，脈沖寬度，有效沿，PWM模式輸出等。為了與液晶同步，使用PPI的輸入時鐘驅動定時器。

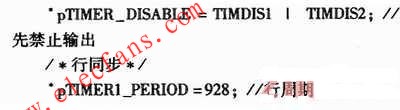

　　Blackfin定時器寄存器設置如下

　　(3)PPI初始化。

　　使用通用模式(GP模式)輸出數據，兩個外部幀同步信號，PPI_FS1和PPI_FS2下降沿有效，PPI_DEIAY設置延時時鐘個數(行同步變高到數據輸出間的時鐘個數)。

　　Blackfin PPI寄存器設置如下

　　* pPPI_DELAY=45;//輸出數據前的延時

　　* pPPI_COUNT=800*2-1;//每行傳輸字節數，比實際值小1

　　注意：AT070TN83 V.1手冊中給出的輸出數據前的延時參數為40個時鐘周期，但實際使用中發現設為40時屏幕顯示圖像左偏，說明延時不夠，經試驗應為45個時鐘周期。

　　(4)DMA初始化。

　　使用PPI輸出數據時必須使用DMA傳輸。采用寄存器配置模式，配置DMA傳輸?shù)钠鹗嫉刂?、傳輸?shù)臄?shù)據個數、地址增量和傳輸方式。本系統設置為二維傳輸方式，行地址增量設置為2(16位傳輸，2 bit)，縱向地址增量設置為2(上一行最后傳輸?shù)牡刂放c下一行起始地址差，2 bit)，DMA傳輸模式設置為自動緩沖模式。

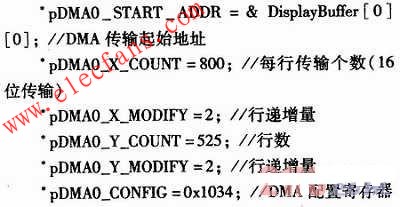

　　Blackfin DMA寄存器設置如下

　　(5)主程序流程圖，如圖4所示。

　　主程序中首先初始化DSP(包括SDRAM，EBIU等)，定時器，PPI寄存器和PPI DMA寄存器配置的先后順序要求不是絕對的，但是PPI DMA和定時器的使能必須在最后，因?yàn)槎〞r(shí)器使能后將觸發DMA開始傳輸數據，所以必須在使能PPI DMA之后再使能定時器。需要改變顯示內容時改變對應數組中數據即可。

　　4 結束語

　　經調試，液晶正確顯示，并且屏幕穩定無閃爍，成功應用在某儀器系統中。由于Blackfin系列處理器的內核都是相同的，接口操作類似，因此文中介紹的方法對Blackfin系列處理器的液晶接口設計具有參考價值。
