摘要：介紹一種基于DSP和MCU雙處理器的內調制光纖比色測溫儀的設計原理。測溫儀以AT89C55和TMS320F206為核心，對內調制光電探測器進行線性補償和溫度補償，并加入比輻射率的修正。本系統能夠?qū)Νh(huán)境溫度變化大、周圍環境惡劣的高溫物體進行高精度的溫度測量。

　　溫度測量直接關系到產品的質量，關系到生產成本。熔融狀態下，鋼、鐵溫度在1200℃以上，主要測量方法有接觸式的金屬熱電偶溫度計和非接觸式的輻射溫度計。

　　筆者對利用內調制探測器進行高溫測量開展了多年的應用研究，并研制出了基于單片機的光纖比色溫度儀;

　　基本上能完成溫度測量的功能。從武鋼連鑄、濟鋼轉爐等生產現場的使用情況看，儀器還可以進一步改進。由于單片機先天數據處理能力不足，當要建立較為完善的處理模型，例如進行線性補償及溫度補償;

　　發射系數修正、甚至進行四比色測溫時，面對大量的數據要進行復雜快速的處理，單片機已不可能實現實時測溫。引入DSP對數據進行高效處理，強有力地提升了測溫儀的功能。采用主從式雙處理器結構能較好地解決這些問題，并且還具有進一步開發的潛力。

　　1 系統測溫原理

　　從經典物理學的觀點看，任何黑體都會向外輻射能量，其輻射出度與溫度及波長有關，具體有普郎克定律和維恩定律描述。而物體的比色溫度簡稱色溫是指如果黑體與實際物體在某一光譜區內的兩個波長下的單色亮度之比相等，則黑體的溫度為實際物體的顏色溫度。

　　根據比色測溫原理，假設兩路不同波長輻射轉換后的光電流分別為I1和I2，T為待求溫度，則可以寫出：

　　I1=Mλ1D1? (1)?

　　I2=Mλ2D2 ?(2)

　　式中，M是單色輻射出度，由維恩近似公式得到

?

　　?

　　由此可以得到：

?

　　D1和D2分別為兩路系統的系數，C1和C2分別為普朗克第一、第二輻射常數。當λ1和λ2兩單色波長接近時，求出兩路光強比值，即可以計算出被測物體的溫度T。

　　2 系統結構及設計

　　2.1 系統的信號處理總體流程

　　測溫儀系統主要由內調制光電探測器、前置模擬處理部分和以單片機、DSP為核心的雙處理器控制及處理部分構成。

　　內調制光敏探測器輸出的微弱電信號由前置模擬電路處理，得到與光強成正比的電壓信號;兩路光電信號由兩個獨立的16位高精度模數轉換器MAX195同步采集，同時數字溫度傳感器DS18B20得到環境溫度數據，單片機將這些數據傳遞給DSP;DSP再根據事先設定的修正模式及參數經過運算處理后，得到被測溫度數據，反饋給單片機;由單片機根據用戶的操作將溫度數據輸出到LED、微型打印機、上傳給微機或者通過D/A轉換以電流形式輸出給監控儀表。

　　2.2 測溫儀硬件結構

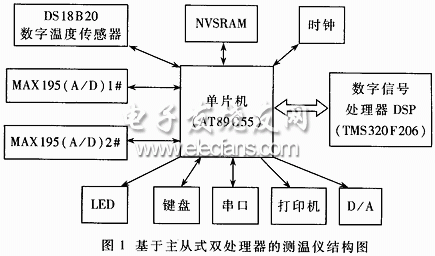

　　測溫儀硬件結構如圖1所示。

?

　　系統軟件由兩部分組成：作為主機的單片機MCU部分主要完成系統的外部接口、控制功能;作為從機的數字信號處理器則通過主機傳送來的各種數據通過一系列修正模型計算出溫度，然后將結果返回給主機。

　　這樣將原本由單片機處理需要花費很長時間的數學模型計算交給DSP，讓MCU和DSP各取所長，使得整個系統計算溫度的速度大大提高，提高了測溫儀的實時響應特性。

　　2.2.1 單片機MCU部分

　　單片機主要負責信號的采集和人機接口。主要包括A/D采集和轉換模塊、與數字溫度傳感器DS18B20的接口模塊、顯示模塊以及鍵盤輸入處理模塊。

　　由于光敏管具有非線性特性，此外還受環境溫度的影響，因此，為提高測量精度，不僅要對其非線性進行校正，還要對其溫度特性進行補償，這就導致其數字信號修正表是二維的。大量實驗結果表明，內調制光敏管的輸出特性隨溫度變化的漂移相對其非線性較小，故先校正非線性特性，再對溫度進行補償。
