基于TMS320F2812的智能接口板設計

引言

　　隨著電子技術的發展，數字電路的集成度和性能有了非常大的提高，因此可以在單板上實現復雜的電路功能，本設計就是在TI公司高集成度的TMS320F2812處理器上設計外圍接口電路，實現多路高速ARINC429接口、高速RS422接口、高速RS232接口，由于該款DSP的卓越性能，該接口板具有強大的多路接口通訊實時處理能力，同時由于該接口板的通訊接口都是標準接口，物理結構為PMC底板結構，具有一定的通用性。

　　系統設計

　　接口板采用TMS320F2812處理器，對串行數據的接收和發送采用智能控制方式，它通過一個512K（32K×16）雙端口存儲器（DPRAM）實現與主處理機之間的數據交互，雙端口存儲器與主處理機之間為PCI總線接口，物理連接方式為PMC標準插座。模塊功能框圖見圖1。限于篇幅，本文主要介紹局部總線端電路設計，與主機接口端PCI設計另有文章介紹。

　　PCI總線是一種不依附于某個具體處理器的局部總線。從結構上看，PCI是在CPU和原來的系統總線之間插入的一級總線，具體由一個橋接電路實現對這一層的管理，并實現上下之間的接口以協調數據的傳送。管理器提供了信號緩沖，使之能支持10種外設，并能在高時鐘頻率下保持高性能。PCI總線也支持總線主控技術，允許智能設備在需要時取得總線控制權，以加速數據傳送。

　　圖1 接口板功能框圖

　　接口板主要由如下功能部分組成：

　　處理器電路、數據處理器TMS320F2812，主頻150MHz，集成128K字容量程序FLASH、18K字容量SARAM；

　　雙口RAM IDT70V27，容量為32K×16bit；

　　時鐘和復位電路MAX791；

　　10路全雙工RS422串行接口電路TL16C554；

　　2路全雙工RS232串行接口電路；

　　4收2發ARINC429接口DEI1016A、BD429A；

　　PCI總線接口電路PCI9054；

　　邏輯控制電路XC95288XL；

　　提供＋5V轉＋15V、-15V電路DCP020515DP，負載80mA。

　　處理器及存儲電路

　　處理器

　　處理器選用TI公司的16位TMS320F2812芯片，主頻可達到150MHz。主要特點如下：

　　150MIPS運行速度；

　　集成128K字容量程序FLASH，18K字容量SARAM；

　　56路獨立的可編程多路復用I/O引腳；

　　鎖相環（PLL）模塊；

　　3個32位定時器

　　2個串行通信接口SCI；

　　1個串行外設接口SPI；

　　16路ADC（12bit）；

　　2路eCAN接口；

　　3個可屏蔽中斷；

　　JTAG接口；

　　哈佛結構。

　　本接口板在設計中用到TMS320F2812處理器的數據處理功能、存儲器功能、通用IO功能、串行通信功能和JTAG接口。16位地址線A15~A0，16位數據線D15~D0。

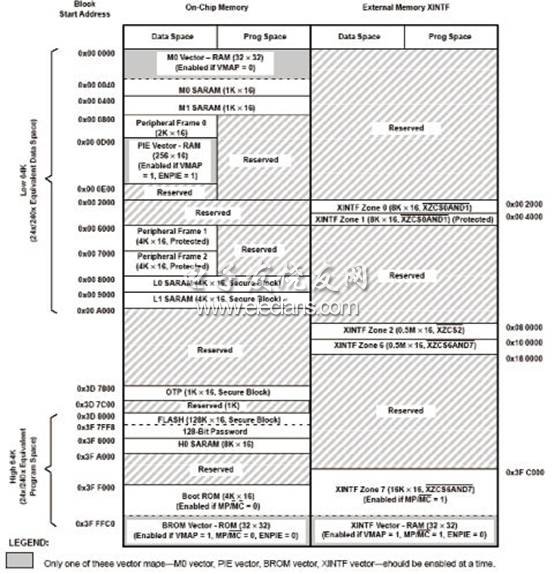

　　TMS320F2812處理器地址空間映像如圖2所示。該接口板地址分配如表1。

　　圖2 地址映象

　　存儲電路

　　存儲器（Memory）是計算機系統中的記憶設備，用來存放程序和數據。計算機中全部信息，包括輸入的原始數據、計算機程序、中間運行結果和最終運行結果都保存在存儲器中。它根據控制器指定的位置存入和取出信息。有了存儲器，計算機才有記憶功能，才能保證正常工作。按用途存儲器可分為主存儲器（內存）和輔助存儲器（外存），也有分為外部存儲器和內部存儲器的分類方法。外存通常是磁性介質或光盤等，能長期保存信息。內存指主板上的存儲部件，用來存放當前正在執行的數據和程序，但僅用于暫時存放程序和數據，關閉電源或斷電，數據會丟失。傳統的并行接口和串行接口設計無論在通信速率，還是在可靠性方面都不易滿足要求。

　　構成存儲器的存儲介質，目前主要采用半導體器件和磁性材料。存儲器中最小的存儲單位就是一個雙穩態半導體電路或一個CMOS晶體管或磁性材料的存儲元，它可存儲一個二進制代碼。由若干個存儲元組成一個存儲單元，然后再由許多存儲單元組成一個存儲器。一個存儲器包含許多存儲單元，每個存儲單元可存放一個字節（按字節編址）。每個存儲單元的位置都有一個編號，即地址，一般用十六進制表示。一個存儲器中所有存儲單元可存放數據的總和稱為它的存儲容量。

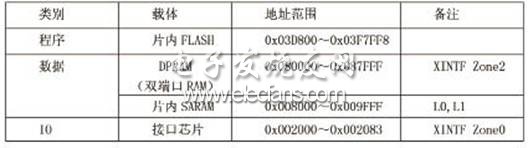

　　表1 地址分配表

　　雙端口RAM芯片有兩套完全獨立的數據線、地址線和讀寫控制線，因而可使兩個處理器分時獨立訪問其內部RAM資源。由于兩個CPU同時訪問時的仲裁邏輯電路全部集成在雙端口RAM內部，因而需要實際設計的電路比較簡單。同時通過“busy”引腳告知該CPU以使之根據需要對該單元重新訪問或撤銷訪問。雙端口RAM的優點是通訊速度快、實時性強、接口比較簡單、兩邊CPU都可主動進行數據傳輸；缺點是成本高，需要克服競爭現象。

　　共享存儲器選用雙口內存IDT7027,存儲容量為32K×16bit。共享存儲器具有兩組獨立的地址、控制、I/O引腳，允許從任一組引腳發出的信號對內存中的任何位置進行讀或?qū)懙漠惒皆L問。雙口內存IDT7027具有防止雙口競爭的功能，該功能可以免去為避免雙口競爭增加的硬件邏輯，通過使用芯片上的信號量可以獲得芯片的控制權，只有獲權的一組引腳上的信號才能訪問內存，另外通過信號量的使用還可以將雙口內存劃分為大小不同的區。

　　在此模塊設計中，雙口存儲器一邊由DSP處理器控制，另一邊由PCI總線進行控制，而芯片本身自帶的BUSY通過邏輯設計接READY來實現雙口存儲器產生競爭時的應答。

　　雙口存儲器讀操作訪問

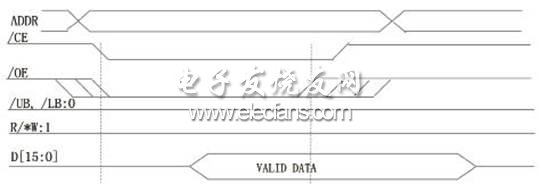

　　雙口存儲器的讀操作時序如圖3所示，/CE為讀寫數據操作的片選信號，低電平有效；/OE為輸出控制信號，由系統讀信號控制，低電平有效；/UB、/LB是高/低字節有效控制信號，低電平有效，設計中將這兩信號下拉；R/*W信號在讀操作中保持高電平。

　　雙口存儲器寫操作訪問

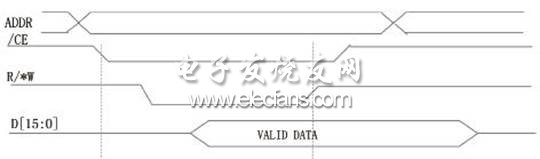

　　雙口存儲器的寫操作時序如圖4

　　所示，/CE為寫數據操作的片選信號，低電平有效；/UB、/LB是高/低字節有效控制信號，低電平有效，設計中將這兩信號下拉；R/*W為輸入控制信號，由系統寫信號控制，低電平有效。

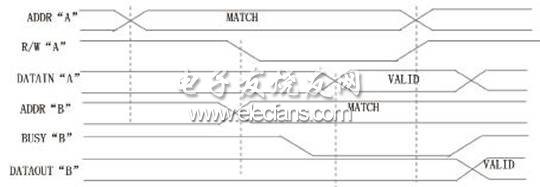

　　雙口存儲器BUSY信號使用及時序

　　A/B通道對雙口存儲器的某一個單元同時進行訪問時會出現競爭冒險，要避免這種情況的出現必須對訪問信號判斷優先級，IDT7025雙口存儲器通過自身硬件的BUSY信號引腳告知該CPU以使之根據需要對該單元重新訪問或撤消訪問，BUSY信號低電平有效，R/W為讀寫信號。
