??????? 數字預失真技術目前已經在軟件實現上得到了初步的發展。目前一般的預失真技術采用軟件架構，使用數字信號處理器采集功放功率值，并分析其變化曲線，形成數據表格，并存儲。在以后的發射之前根據存儲的表格數據對發射功率進行預校正。該方法在實際工作中由于電磁環境變化、溫度變化、功放元器件老化、晶體頻率飄移等影響，使得預校正數據和真實校正數據存在較大的偏差，從而影響校正效果，甚至向反方向校正情況。軟件校正形成校正數據需要較長的時間，一般為幾十秒以上，使得實時校正難以實現。這樣使得軟件數字預失真技術的實用性降低，適用場合減少。

　　本文提出一種基于硬件的數字預失真校正系統的設計方法。采用TI公司的數字信號處理器DSP芯片C6727B和專用的數字預失真芯片GC5322實現預失真系統。文中重點介紹DSP和GC5322的軟硬件連接。硬件數字預失真系統由專用器件實現預失真處理，解決預失真的實時性問題;此外，進行預失真系統設計時，只需要實現對硬件芯片的配置，而無須編寫復雜的算法，簡化實現難度。

　　預失真技術和GC5322

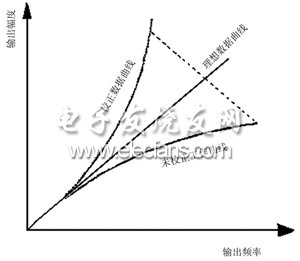

　　數字預失真(DPD，Digital Pre-Distortion)的工作原理就是預先產生非線性失真分量，去抵消功放中產生的非線性產物。一般的中頻預失真和射頻預失真，都是以發射系統最終輸出信號的三階交調功率比來衡量其性能指標。和模擬預失真以及前饋架構相比，數字預失真在提高效率、多載波應用、修正效果以及自適應方面具有很大的優勢。對于零中頻架構的無線信號收發系統，數字預失真在修正零中頻架構中的本振泄漏和鏡像抑制方面, 具有非常好的效果。功放預失真示意圖如圖1所示。

?

　　圖1 預失真示意圖

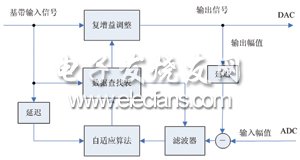

　　數字預失真系統的構成框圖如圖2所示?；鶐л斎胄盘柡痛鎯υ跀?shù)據查找表的預失真數據經過復增益調整模塊處理，處理后的數據從DAC發送出去，完成預失真處理。同時，ADC開始采樣發射數據，得到當前發射信號的功率值，經過濾波器去抖動和噪聲后，送入自適應算法模塊，自適應算法模塊綜合基帶輸入信號和實際發射出去的信號，得到新的預失真數據，并存儲到數據查找表中，從而完成實時的功放工作曲線校正。

?

　　圖2 數字預失真系統構成

　　從圖2中可以看出，預失真工作需要實時ADC采樣，并實時處理數據。工作量較大，由于一般的處理系統不能實時處理，只能在發射真實信號前，預先發射測試數據，生成數據查找表，以后則以此表格數據修正功放工作曲線。顯然，這種方法很難實現實時處理，為了解決實時修正問題，TI公司推出GC5322預失真處理芯片。

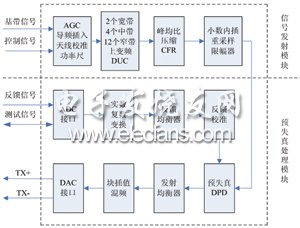

　　GC5322的內部結構如圖3所示。信號發射模塊主要包括自動增益控制(AGC，Adaptive Gain Control)、導頻插入(Pilot Insertion)、功率尺(Power Meter)、峰均比壓縮(CFR，Crest Factor Reduction)、小數內插重采樣(FFR，F(xiàn)ractional Farrow Re-sampler)以及限幅器(Circular Limiter)等模塊。發射模塊可以實現2個寬帶信號，例如2個10MHz帶寬的OFDMA信道;或者實現4個中帶信號，例如4個5MHz帶寬的WCDMA載波;或者實現12個窄帶信號，例如12個CDMA2000/TDSCDMA載波。

?

　　圖3 GC5322的內部結構

　　預失真模塊是GC5322的最重要功能。該模塊的主要單元包括ADC/DAC接口、實數復數變換、帶反饋環的均衡器和校準器、預失真處理模塊、發射均衡器和混頻器等。

　　ADC轉換器采集功放輸出信號，轉換成數字信號并變換后成為反饋信號進入反饋環節;反饋信號經過一系列的下變頻處理，包括增益調整、頻率和相位歸一化處理等。其中還使用一個8階的反饋均衡器實現射頻到中頻的失真校正。
