目前，我國環境監測設備已經有了長足的發展，例如應用衛星遙感技術進行環境監測，采用GPRS系統對地下水監測等，各種環境采樣器也更加精確。但是大部分監測站的儀器裝備技術含量較低，功能單一，穩定性和可靠性差，多數小型儀器采用有線通信方式，亟待更新?lián)Q代。而且，我國在環境監測儀器方面的自主開發能力較弱，精密儀器的技術含量和工藝要求都比較高，使得目前大量的精密儀器無法實現本地化生產，主要依靠進口，這就導致了價格非常昂貴。

　　本文基于DSP和nRF24L01設計了一種無線環境監測系統。該系統操作簡便、測量迅速、造價低廉、便于攜帶，能滿足一定靈敏度和準確度的要求，且采用無線數據通信作為傳輸載體，可應用于蔬菜大棚、生產車間、溫室、礦井等場所的溫度、光度監測與控制系統。

　　例如，在蔬菜大棚中，蔬菜生長的適宜溫度為20～30℃，大棚內白天增溫快，當棚外平均氣溫為15℃時，棚內可達40～50℃，不利于蔬菜生長。同樣，適當?shù)墓庹諒?qiáng)度對植物體內的硝酸鹽代謝起極為重要的作用，是決定植株硝酸鹽含量的主要因素之一，但過弱或過強的光照也不利于蔬菜的生長。因此，需要根據監測值適時調節棚內溫度，以有效地避免不當?shù)臏囟?、光照?duì)蔬菜的危害。

　　什么是DSP

　　數字信號處理，英文：Digital Signal Processing，縮寫為DSP，是面向電子信息學科的專業基礎課，它的基本概念、基本分析方法已經滲透到了信息與通信工程，電路與系統，集成電路工程，生物醫學工程，物理電子學，導航、制導與控制，電磁場與微波技術，水聲工程，電氣工程，動力工程，航空工程，環境工程等領域。

　　數字信號處理問題無處不在，信息科學已滲透到所有現代自然科學和社會科學領域。學生應熟練地掌握本課程所講述的基本概念、基本理論和基本分析方法，并利用這些經典理論分析、解釋和計算信號、系統及其相互之間約束關系的問題。

　　DSP芯片，也稱數字信號處理器，是一種特別適合于進行數字信號處理運算的微處理器，其主要應用是實時快速地實現各種數字信號處理算法。根據數字信號處理的要求，DSP芯片一般具有如下主要特點：

　　（1）在一個指令周期內可完成一次乘法和一次加法；

　　（2）程序和數據空間分開，可以同時訪問指令和數據；

　?。?）片內具有快速RAM，通?？赏ㄟ^(guò)獨立的數據總線在兩塊中同時訪問；

　　（4）具有低開銷或無開銷循環及跳轉的硬件支持；

　　（5）快速的中斷處理和硬件I/O支持；

　?。?）具有在單周期內操作的多個硬件地址產生器；

　　（7）可以并行執行多個操作；

　　（8）支持流水線操作，使取指、譯碼和執行等操作可以重疊執行。

　　當然，與通用微處理器相比，DSP芯片的其他通用功能相對較弱些

　　方案論證

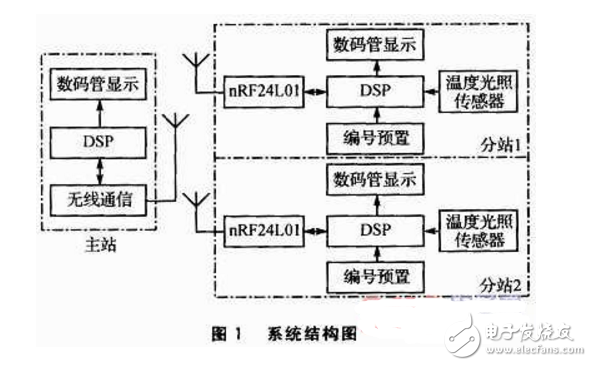

　　本無線環境監測系統是由一個主站和兩個分站組成。主站由無線收發模塊、信息處理模塊、顯示模塊構成，功能是無線發送分站的編號和命令，并無線接收分站發送的信息，同時顯示這些信息及分站的編號；分站由傳感器模塊、編碼模塊、信息處理模塊、顯示模塊和無線收發模塊構成，功能是采集溫度、光照信息，顯示所測信息，并將這些信息和自己的編號無線傳輸給主站。系統結構圖如圖1所示。

　　主控模塊

　　本方案中主控模塊選擇TI公司的DSP芯片TMS320LF2407。TMS320LF2407內置10位（雙8路或單16路）A／D轉換器、看門狗定時器模塊；有41個可獨立編程的數字I／O引腳，絕大部分有復用功能；外設接口有串行通信SCI（Serial Communication Interface）與串行外設SPI（Serial Periphera1 Interface）；2個事件管理器EVA、EVB可為所有類型電機提供控制技術，為工業自動化方面的應用奠定了基礎；2個16位通用定時器，3個具有死區功能的全比較單元。

　　較MCS-51系列單片機而言，TMS320LF2407內部有32 KB的Flash程序存儲器和2．5 KB的SRAM，更能滿足軟件對空間的要求，且方便在線調試。利用其內置的10位A／D轉換器，可以直接接溫度、光度傳感器模塊，將測得的溫度值、光照強度值等模擬量轉換為TMS320LF2407可以處理的數字信息，避免了用MCS51進行A／D擴展帶來的麻煩。另外，TMS320LF2407有41個可獨立編程的數字I／O引腳，絕大部分有復用功能，更能滿足硬件對I／O口的需求。使用TMS320LF2407的串行外設接口SPI，可以直接和無線傳輸模塊nRF24L01提供的SPI接口相連，不需要軟件模擬SPI。使用的開發環境是CCS3．0，完全支持C語言，方便程序編寫。

　　傳感器模塊

　　選用熱敏電阻來測量溫度。其值較為準確，靈敏度較高；配合電橋使用，工作溫度范圍寬、體積小，使用方便；電阻值可在0．1～100 kΩ間任意選擇。與熱電偶相比，熱敏電阻價格低廉；與DS18B20相比，熱敏電阻需要編寫的程序更加簡單。

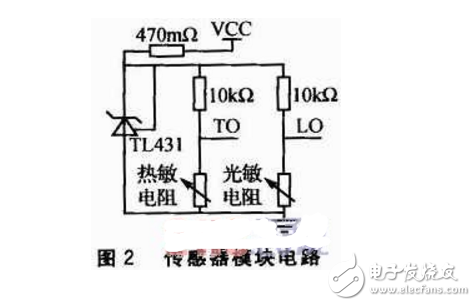

　　選用光敏電阻來測量光照。較光敏二極管，光敏電阻更能顯示出光的強弱；而且，它能夠和熱敏電阻應用到同一電路中。傳感器模塊電路如圖2所示。

　　編碼模塊

　　選用跳線開關組成編碼模塊。與普通開關組成編碼模塊相比較，成本更加低廉。用兩列排針（各8位）：一列排針接到TMS320LF2407的I／O口，并經過10 kΩ電阻接+5 V電源VCC，另一列排針接地。兩列排針對應的位用跳線帽相連時置0，否則為1。這樣可以設置分站的編號0～255，即本系統最多可以擴展256個分站，用來監測不同地點的當前環境溫度、光度值。

　　無線傳輸模塊

　　選用無線傳輸模塊nRF24L01。它是一款工作在2．4～2．5 GHz世界通用ISM頻段的單片無線收發器芯片，采用FSK調制，內部集成自己的協議，有自動應答及自動重發功能、地址及CRC檢驗功能，可實現點對點或1對6的無線通信，無線通信速度可達2 Mbps；而且，電流消耗極低，當工作在發射模式下發射功率為-6 dBm時電流消耗為9 mA，接收模式下為12．3 mA。nRF24L01與PT2262／2272相比，不需要編碼和解碼，程序簡單；與nRF905相比，外圍元件更少，不需要曼徹斯特編碼；與nRF401相比，價位更低。

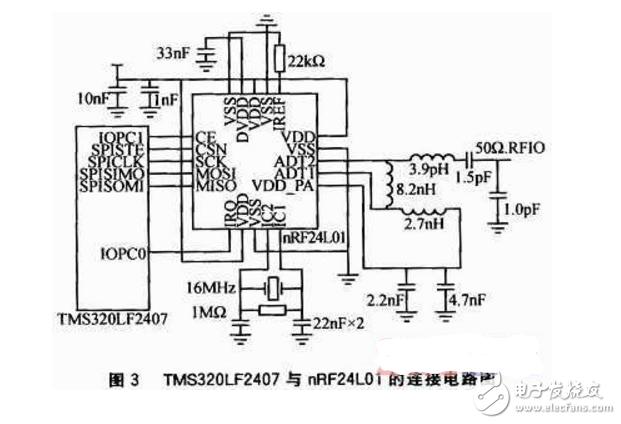

　　TMS320LF2407只需為nRF24L01模塊預留6個I／O口，分別與其6個控制和數據信號CSN、SCK、MISO、MOSI、IRQ、CE相連。TMS320LF2407與nRF24L01的連接電路如圖3所示。

　　顯示模塊

　　選用型號為L(zhǎng)G5011BSR的共陽極數碼管，與液晶顯示器相比，價格低廉。它由7段發光二極管組成，共有10只引腳。其中，3、8引腳為共陽極，其他引腳加低電平時對應的二極管就會亮，從而控制數碼管顯示相應的數值。
