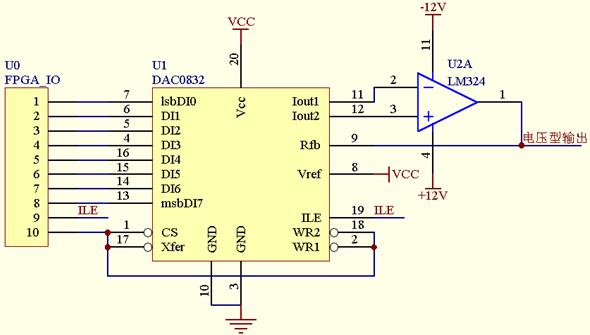

FPGA與DAC0832接口電路原理圖

FPGA與DAC0832接口電路原理圖

FPGA_IO1~8向DAC0832的數據輸入口（DI0~DI7）輸送數據。
FPGA_IO9提供DAC0832數據鎖存允許控制信號ILE，高電平有效。
FPGA_IO10提供DAC0832控制信號（CS：片選信號；Xfer：數據傳輸控制信號；WR1、WR2：DAC寄存器寫選通信號），低電平有效。
Iout1、Iout2、Rfb與運算放大器LM324完成電流/電壓的轉換（DAC0832屬電流輸出型）。
