TMS320C31和80C196雙CPU構成的高速實時控制系統

介紹了采用TMS320C31和80C196雙CPU構成的高速實時控制系統的基本構成,給出了TMS320C31、80C196與雙口RAM IDT7140之間的接口電路,IDT公司雙口RAM系列的中斷邏輯設計以及DPS與80C196之間采用雙口RAM進行高速數據通信的軟件實現。該控制系統可應用于對實時性要求很高的系統中。

??? 關鍵詞：DSP 雙口RAM 高速實時 中斷

DSP也稱數字信號處理器。TMS320C31是TI公司的第三DSP芯片,它的基本結構包括：（1）程序文憑間與數據空間分開的總線結構,可以對程序存儲器和數據存儲器這兩個獨立的存儲器進行獨立編址、獨立訪問;（2）流水線結構,以三級流水線操作為例,在每個指令周期內,三條不同的指令都處于激活狀態,但處于不同的階段,分別為取指、譯碼和執行;（3）專用的硬件乘法器,使乘法可以在單周期內完成;（4）特殊的DSP指令;（5）快速的指令周期,可以達到33.3ns,即每秒能執行60M條指令。

??? 由一片TMS320C31加上存儲器、模/數轉換單元和外設接口就可以構成一個完整的控制系統,但這種方案若要達到高速實時控制則是不可行的。因?yàn)門MS320C31除要完成復雜的算法,還要采集處理數據、控制外部系統中的執行機構和實現人機接口等功能,而這些工作勢必會大大延長系統對控制對象進行控制的周期。所以我們采用TMS320C31和一個通用微處理器80C196一起來作為這個高速實時控制系統的CPU。其中80C196作為主機,負責數據的采集處理、外部系統中執行機構的控制和驅動以及人機接口等功能;TMS320C31作為從機,負責復雜算法的實現。這樣可以使TMS320C31專注于算法的計算,充分利用它高速數據處理的能力。TMS320C31與80C196之間通過雙口RAM進行高速數據通信,之所以采用雙口RAM是因?yàn)檫@種通信方式數據傳輸?shù)乃俾屎芨?并且抗干擾性能較好。

1 系統構成

系統主要由兩大模塊組成：算法模塊和輸入輸出控制模塊。算法模塊以TMS320C31為核心構成,是整個系統的計算中心,負責復雜算法的實現;輸入輸出控制模塊以80196為中心構成,負責數據的采集處理、外部系統中執行機構的控制和驅動以及人機接口等功能。算法模塊與輸入輸出控制模塊之間通過雙口RAM IDT7140進行高速數據通信。算法通過從輸入輸出控制模塊處獲得算法所需的輸入數據（即實時采樣到的數據）,然后將計算結果送給輸入輸出控制模塊,最后再由輸入輸出控制模塊控制各執行機構。

2 TMS320C31、80C196與雙口RAM IDT7140之間的接口電路

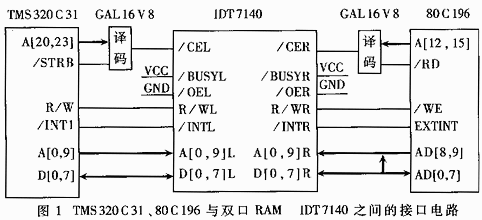

如圖1所示,IDT7140有兩組完全對稱的地址線數據線和控制線,TMS320C31與左邊這組線相連,80C196與右邊的那組線相連。TMS320C31給IDT7140分配的地址空間為0x20000H～0x1003ffH。通過GAL16V8對A[20,23]和外部存取選通信號/STRB進行譯碼,給出IDT7140的片選信號/CEL。IDT7140通過/BUSYL和/BUSYR引腳接高電平,工作在中斷方式。IDT7140的中斷信號/INTL可以與TMS320C31的某個外部中斷引腳直接相連（這里將外部中斷1即INT1分配給雙口RAM IDT7140）,具體原因?qū)⒃诘?部分進行說明。80C196給IDT7140分配地地址空間為0xA000H～0xA3ffH。通過GAL16V8對AD[12,15]和外部存儲器讀信號/RD進行譯碼,給出IDT7140的片選信號/CER。80C196的/WE在寫周期為低電平,讀周期為高電平,與IDT7140的R/WR定義一致,所以/WE可直接與R/WE可直接與R/WR相連,作為IDT7140右邊的讀之所以控制信號。IDT7140的中斷引腳/INTR接到80C196的外部中斷。

3 雙口RAM IDT7130/40的中斷邏輯設計

雙口RAM必須采用一定的機制來協調左右兩邊CPU對它的讀寫操作。IDT公司的雙口RAM系列用口斷、硬件、令牌和軟件這四種方式來協調雙方。在TMS320C31和80C196雙CPU構成的高速實時控制系統中,IDT7140采用的是中斷方式。下面介紹IDT雙口RAM系列的中斷邏輯設計。

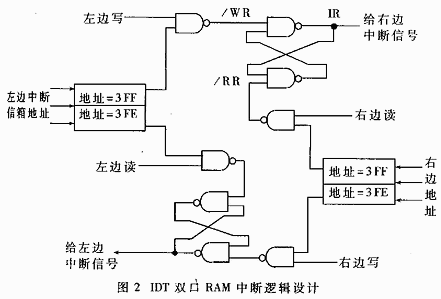

如圖2所示,IDT雙口RAM的中斷邏輯實際上是由與非門組成的兩個基本RS觸發器所構成。在所有的IDT雙口RAM芯片中,內存的最高兩個單元被用作為左右兩邊CPU的中斷信箱。以1K雙口RAM為例,這兩個單元為3FEH和3FFH。其中3FEH為左邊CPU的中斷信箱,3FFH為右邊CPU的中斷信箱。各CPU只能讀自己的中斷信箱,寫對方的中斷信箱;而不能寫自己的中斷信箱,讀對方的斷信箱。當左邊CPU中右邊CPU的中斷信箱3FFH單元寫入數據時,圖2中/WR置0,IRn+1置1,指向右邊CPU的中斷信號有效;當右邊CPU從自己中斷信箱3FFH單元讀數據時,圖2中/RR置0,則IRn+1置0,指向右邊CPU的中斷信號被清除。同樣地,右邊CPU對左邊CPU中斷信號的設置和清除也是如此,只不過把上面的3FFH單元換為3FFH單元。其真值表如表1所示。

表1 雙口RAM中斷邏輯真值表

從圖2和表1不難看出,指向右邊CPU的中斷信號從被置為低電平那一刻起一直有效至右邊CPU來讀3FFH單元。TMS320C31要求一個外部中斷必須至少持續一個H1周期保持為低電平,以便讓TMS320C31來確認。如果外部中斷信號在一到三個H1周期之內保持為低,那么只有一個中斷被確認;如果在三個或更多個周期內保持為低,則可以確認多于一個中斷。所以IDT7140提供的中斷信號的有效時間可以滿足TMS320C31的要求,這樣IDT7140的/INTL引腳就可以和TMS320C31的INT1直接相連。但與此同時也要求TMS320C31盡快地服務IDT7140的中斷申請,以免一個中斷申請被誤認為多個中斷申請。

4 TMS320C31與80C196之間采用雙口RAM進行高速數據通信的軟件實現

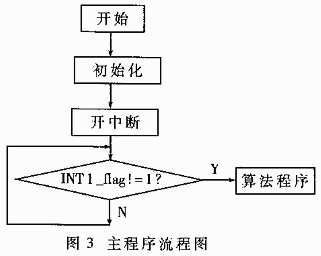

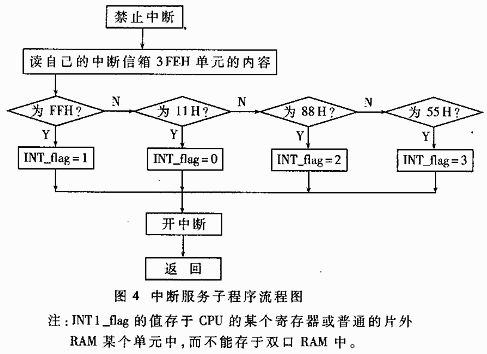

從圖2中我們得知,左邊CPU寫右邊CPU的中斷信箱3FFH單元時,雙口RAM會給右邊CPU發一中斷信號;同樣,右邊CPU在寫左邊CPU的中斷信箱3FFH單元時,雙口RAM也會給左邊CPU發一中斷信號。以左邊的TMS320C31為例,在它獲得外部中斷信號INT1后,它并不知道右邊的80C196是剛開始占用雙口RAM還是用完了要釋放使用權,或者是其它別的意思。所以雙方事先應有一個簡單的協議,例如右邊CPU在3FEH單元中（或右邊CPU在3FFH單元中）寫“FFH”代表右（左）邊正占用雙口RAM,定“11H”代表要釋放使用權,或者還可以有更多的數據含義的定義,視兩邊CPU通信內容的復雜程度而定。例如在這個高速實時控制系統中,還定義了“88H”和“55H”來表示其它的含義。這樣,在中斷服務程序里,就可以做相應的操作。下面以TMS320C31為例來說明數據通信的軟件實現,程序流程如圖3和圖4所示。

隨著各種復雜算法的應用越來越廣泛,DSP的應用也會越來越普及,各種不同的多CPU系統不斷涌現。在這些系統中,雙口RAM以它方便、快速的特點將成為很多多CPU系統中的通信途徑。
