基于FPGA的智能溫度采集控制器

? 摘要：溫度的監測與控制，對于工業生產的發展有著非常重要的意義。分析并設計了基于數字化一線總線技術的智能溫度測控系統。本系統采用FPGA實現一個溫度采集控制器，用于傳感器和上位機的連接，并采用微軟公司的Visual C++作為開發平臺，運用MSCOMM控件進行串口通信，進行命令的發送和接收。

關鍵字：一線總線；異步通訊；FPGA；MSCOMM

1引言

?? 目前基于智能溫度傳感器DS18B20的測溫設計大多是單片機程序。本課題嘗試使用FPGA芯片進行設計。FPGA內部有豐富的觸發器和I/O引腳，同時具有靜態可重復編程和動態在系統重構的特性，極大地提高了設計的靈活性和通用性，更適用于電子系統的開發。如果用戶需求量非常大，采用ASIC流片能極大地節省成本，經濟效益十分顯著。FPGA可做其它全定制或半定制ASIC電路的中試樣片。鑒于此，本課題使用硬件描述語言設計FPGA控制器來實現傳感器控制，同時用VC來實現用戶控制界面。

?? 一線總線(l-wire)傳感器的出現(如DS18B20)，使得在倉庫、工廠、樓宇等需要實時測溫的網絡布線得以大大改善。在大體積混凝土的建造過程中，為了防止混凝土的開裂而造成工程的失敗，需要對若干點的溫度進行實時監控。由于施工現場的限制，使得可利用的布線區域越簡單越好。與此同時，現場溫度的采集與控制也有一定的要求。這時就可以在需要的測溫點橫向或縱向構成多層網絡，而各個一線總線傳感器直接掛接在上面即可。而對于每層的溫度采集和控制則可以由“FPGA控制器”去實現，使用和拆卸都很方便。并且由于FPGA移植性好、升級方便，對于各企業的成本也可以大大降低。隨著FPGA的進一步發展，此溫度采集控制器的應用范圍將不斷擴大，所體現的價值也將越來越高。

?? 現場可編程門陣列(Field Programmable Gate Array，F(xiàn)PGA)是當今應用最廣泛的一類可編程專用集成電路(ASIC)。FPGA作為專用集成電路(ASIC)領域中的一種半定制電路而出現的，既解決了定制電路的不足，又克服了原有可編程器件門電路數有限的缺點。電子設計工程師利用它可以在辦公室或?qū)嶒?yàn)室里設計出所需的專用集成電路，從而大大縮短了產品上市時間，降低了開發成本。此外，可編程邏輯器件還具有靜態可重復編程和動態在系統重構的特性。這使得硬件的功能可以像軟件一樣通過編程來修改，極大地提高了電子系統設計的靈活性和通用性。

2智能溫度采集器的設計

?? 在FPGA的設計中一般有兩種方法：自上而下和自下而上。任何復雜的數字系統，都可以按層次細分，一直分到對每個部分都有比較明確而簡單的設計方案為止。這就是常常說的分而治之的方法。自上而下的方法之所以重要，就在于只有在上面的層次上才能全面確定下面模塊的輸入輸出和功能行為的規格。而自下而上有時也行得通的原因是有些模塊的規格本身是就是事先確定的或者基本可以確定的。

?? 針對溫度采集控制器系統的特點，決定采用自上而下的設計方法，并將整個系統分為Control Unit和Data Path來進行設計(圖1)。這樣實現有以下優點：(1)Control Unit在內部FSM的控制下，在每一個State會有Outputs，控制Data Path中數據的傳輸，滿足DS18B20的時序要求；(2)Data Path則完成了所有的數據流傳輸，并實時的反饋給Control Unit一些Inputs，從而使其State轉換能夠正確完成；(3)如果要有附加的控制流和數據流要添加進整個FPGA系統，則只要在Control Unit中更改相應的State和Data Path中做相應修改就可。這樣設計出來的系統穩定、擴展性好。

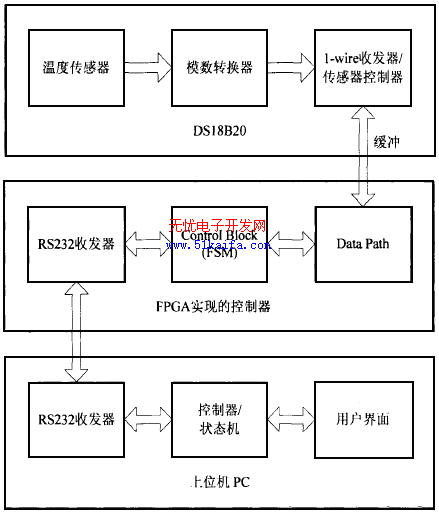

圖1、智能溫度采集器的系統結構框圖

?? 在設計Control Block的時候一般采取有限狀態機(FSM)的方法。FSM分兩大類：米里型(Inputs對輸出邏輯和下一狀態邏輯有影響)和摩爾型(Inputs只對下一狀態邏輯有影響)。FSM設計中首要的是確定狀態變量。這是以對設計問題的深入了解為基礎的。每一個狀態都有可以實現的進入條件，每個狀態在所有輸入條件下都有明確的下一狀態，包括下一狀態和目前狀態相同的狀態的情況。顯然，如果下一狀態只有和目前狀態相同的狀態才是可實現的，那么FSM一旦進入這個狀態就不會再改變了，這種“死機”狀態當然是要避免的。在此系統的 Control Block中的FSM采用摩爾型，設計出“下一狀態邏輯”從而使得“狀態寄存器”能在每一個時鐘沿正確的進行狀態轉換，并確定好“輸出邏輯”，在每一個狀態都能輸出正確的控制流來對 Data Path中的數據流進行正確的控制，保證整個系統能夠正確的工作。

?? 數據通道實現的是數據間的運算和傳輸。數據可能是8/16/32/64位的，一般所有位的運算并沒有太大的不同。但是，它又要同時實現Control Block中的FSM的功能，其設計是要和 Control Block中的FSM的結構一起考慮的。一旦FSM確定了，數據通道的計劃就要著手進行。由于數據通道的性能決定了整個系統的性能的高低，所以它又非常的關鍵。以往通用處理器因?yàn)樯a(chǎn)數量大，數據通道用全定制的方法設計比較多，線路和版圖設計的精雕細刻，以求換得低的芯片生產成本和用其他方法難以達到的性能水平。這種情況在現代的SOC產品里有了很大的改變，因?yàn)镾OC產品的產量一般都比較小，而且設計者都希望同一個處理器核的設計能夠用于不同工藝生產的產品。這樣，全定制的設計就不合適了。一般來說，數據通道是一定形式的流水線，因?yàn)閿?shù)據的讀取、運算和結果的寫入都在同一個周期內實現，時鐘頻率就很難提高，所以高性能處理器的數據通道現在都采用流水線設計。數據通道和數據寄存器和數據存儲器的關系十分密切，這當然是由處理器的結構確定的。在此系統中的 Data Path的數據流處理功能并不是非常的復雜，可以不用采取流水線設計，并在FSM的控制下進行正確的數據流傳輸，同時會反饋給FSM中的“下一狀態邏輯”一些Inputs信號來使其能夠進行正確的狀態轉換。

3智能溫度采集器的實現

??? 系統開發環境。本課題硬件設計采用XILINX公司SPARTAN-3器件開發板進行編程驗證，其特性如下：(1)具有二十萬門，十二個嵌入式18x18乘法器支持高性能DSP應用，216 Kbit的塊RAM，50 MHZ內部時鐘晶振；(2)板上2Mbit Platform Flash；(3)八個開關，四個按鈕，八個LED，四個七段顯示；(4)串口，VGA口，PS/兩個鼠標/一個鍵盤口；(5)三組各40個引腳的擴展連接；(6)三個強電流的電壓整流器(3.3V，2.5V，1.2V)；(7)配合JTAG3編程線和Xilinx的P4&MultiPRO線。系統硬件設計采用Verilog HDL設計語言，設計流程在Xilinx公司提供的開發工具ISE中完成，配合MODELSIM SE仿真工具。SPARTAN-3開發板上使用MAX3222電平轉換器，轉換RS-232C的EIA電平+12V與TTL電平+3.3V。在本系統中，由于串口通訊的雙方都是自訂制的，因此本課題中的RS-232C的串行傳輸波特率選擇使用了PC機所能達到的最快傳輸速度：115200 bit/s。上位機軟件編程采用VC++ 6.0。

??? 控制器邏輯功能流程圖。首先設計各個硬件模塊，其中主控模塊狀態機先只實現一些基本功能指令的流程控制，仿真測試單獨的模塊。然后連接各個模塊組成完整的硬件電路并進行一些基本功能指令的測試。再利用串口調試助手及示波器檢驗硬件電路對一線總線上單個DS18B20的初始化(INITAILIZATION)、發送匹配ROM命令(MATCH ROM)、發送溫度轉換命令(CONVERT T)、發送引腳讀取命令(READ SCRATCHPAD)、發送讀時隙脈沖(READ TIMESLOTS)的操作結果。串口調試結果正確后聯合上位機程序?qū)崿F(xiàn)最基本的“Read Temperature”功能。上位機調試結果正確后硬件電路繼續添加其他功能，調試“搜索ROM命令(SEARCH ROM)和讀取ROM ID命令”，在FSM中實現搜索算法將溫度采集擴展至一線總線上多個DS18B20。整個系統邏輯框圖可見圖2。

圖2、智能溫度控制器邏輯功能流程圖

?? 控制器邏輯功能模塊。FPGA實現的控制器處于PC端上位機與溫度傳感器DS18B2O中間。FPGA的主要設計任務便是接收從串口得來的PC端上位機命令，通過內部狀態機邏輯的判斷和控制，通過Data Path將命令傳達至溫度傳感器DS18B20，并將命令的執行結果返回給上位機。FPGA主要實現1-wire收發器和RS232收發器，對兩邊起溝通作用。整個硬件模塊大致分成三層(圖3)，第一層為RS232串行通信模塊和時鐘分頻模塊fenpin，第二層為主控模塊 Control Block，第三層為 Data Path部分：讀/寫模塊bytebit。

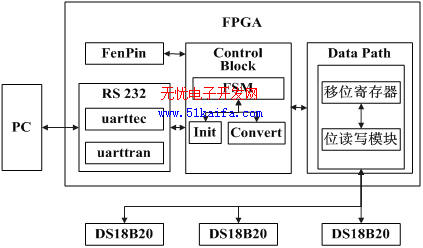

圖3、智能溫度控制器系統模塊層次結構圖

l)RS232串行通信模塊。負責外部上位機串行bit與主控模塊Control Block并行byte間的數據傳輸。RS232串行通信速率采用 115200 bit/S。Uartrec從上位機接受一個字節com命令發給主控模塊Control Block，同時Uarttran從主控模塊Control Block接收一個字節result回應發給上位機。

2)分頻模塊fenpin。由50 MHZ內部晶振產生與DS18B20同步的1 MHZ時鐘。

3)主控模塊 Control Block。負責狀態轉化控制，實現 Data Path和RS232收發器的溝通。通過內部FSM邏輯的判斷和控制，將命令傳達至傳感器，并將命令的執行結果返回給上位機。由兩個延時子模塊組成。初始化模塊init，負責初始化總線上所有DS18B20，并在初始化成功后報告主控模塊初始化狀態。若初始化失敗，將繼續初始化。若超過設定初始化時間仍不能成功初始化，將停止初始化并報警。溫度轉化等待模塊Convert，負責在讀/寫模塊bytebit向DS18B20發出convert命令后延時800 ms再報告主控模塊轉化完畢。根據DS18B20用戶手冊，溫度轉化最多用750 ms。所以采用800 ms的保守估算。

4)Data Path。由讀/寫模塊bytebit構成，負責主控模塊Control Block和DS18B20之間的數據通信。由主控模塊Control Block的r_w信號決定是發WRITE TIME SLOTS還是發READ TIME SLOTS。

4結束語

本文作者的主要?jiǎng)?chuàng)新點：分析并設計了一個基于FPGA的智能溫度測控系統。本系統已經廣泛地應用到各種相關的實際系統。本項目已經產生經濟效益越230萬元。
