基于EDA仿真技術解決FPGA設計開發中故障的方法

本文針對FPGA實際開發過程中，出現故障后定位困難、反復修改代碼編譯時間過長、上板后故障解決無法確認的問題，提出了一種采用仿真的方法來定位、解決故障并驗證故障解決方案?？梢源蟠蟮墓?jié)約開發時間，提高開發效率。

　　問題的提出

　　系統開發在上板調試過程中，有時候出現的bug是很極端的情況或很少出現的情況，而現在通常的做法是：在故障出現的時候通過SignalTap 把信號抓出來查找其問題的所在、修改程序；在改完版本后，先要對整個工程進行重新編譯，然后再上板跑版本進行驗證，看看故障是否解決。

　　這樣就會出現三個問題：

　?、儆袝r候故障很難定位，只知道哪個模塊出錯，很難定位到具體的信號上，給抓信號帶來麻煩。如果故障定位不準確，漏抓了關鍵信號，則需要重新在 SignalTap里添加信號、編譯版本并再次上板定位故障，浪費時間。

　?、诠收隙ㄎ缓?，修改代碼還需要再編譯一次產生新版本的下載文件，修改后若還有問題則要重復這一過程，這樣從故障定位到修改完成需要很多次編譯。

　?、凵习逯匦逻M行驗證時，如果這個bug的出現的幾率很小，短時間內不再復現，并不能說明在極端情況下的故障真的被解決了。

　　舉例說明：

　　例如在一個基帶系統的FPGA邏輯版本中，輸出模塊調用了一個異步FIFO，某一時刻FIFO已空的情況下多讀了一個數據，產生了bug，如圖 1所示。

圖1 SignalTap抓出的bug出現時的數據

　　該輸出模塊的功能是判斷FIFO中是否有大于4個數據可讀出，若大于則連續輸出4個數據作為一組。系統中采用異步FIFO的內部讀數據指針來做判斷，而異步FIFO讀寫數據需要跨時鐘域，需要至少2個時鐘周期的握手時間，導致數據指針不準確。在判斷的時鐘沿，雖然顯示有超過4個的數據可讀，但是因為握手時間的延遲實際上FIFO中可能只有3個數據。

　　圖1中rdreq為FIFO的讀使能信號，在4個時鐘周期內有效，但是只讀出了3個數（數據0D2086C9F被讀了兩次），因為FIFO在第 4個時鐘周期已經讀空。這里應該改成同步FIFO，由于同步FIFO數據的讀寫只在一個時鐘域內進行，就沒有這個握手時間延遲的問題了。

　　定位這個故障的時候我們可以很容易知道是哪個模塊出了問題，但是具體是其內部的哪個信號還需要下些功夫，如果出錯信號隱藏的很深，很難一次就抓到需要的信號；而且即使我們抓到了正確的信號，如果故障在改完之后沒有解決，則還需要重新修改、再進行編譯，耗費時間；即使改過之后故障不再復現，也有可能是因為bug出現的條件苛刻，無法證明故障真的解決了。

　　針對這三個問題，筆者提出如下想法：

　　雖然定位具體的出錯信號很困難，但是定位是哪個模塊出錯很容易，在bug出現的時候我們可以抓出這個模塊的全部輸入信號，考慮是否可以利用這些信號在仿真環境下重建bug出現的條件，利用仿真環境具體定位錯誤信號的位置。

　　定位好錯誤信號的具體位置后，修改代碼，再用相同的條件進行仿真。這樣可以通過對修改前后輸出數據的對比，很直觀的驗證修改是否成功，從而在修改成功后只需編譯一次即可，節省時間。

　　上板后bug不復現也可以排除是由于極端情況很難滿足造成的，去除了后顧之憂，徹底解決了故障。

　　仿真解決故障的方法

　　通過對這個異步FIFO問題的解決，可以證明這種通過所抓信號建立bug存在條件，定位、清除bug的方法是可行的。步驟如下：

　?、賹ug出現時SignalTap抓的信號保存成文檔文件

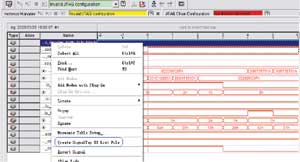

　　Quartus II 平臺用SignalTap抓到信號的界面如圖2所示。

圖2 SignalTap抓信號界面

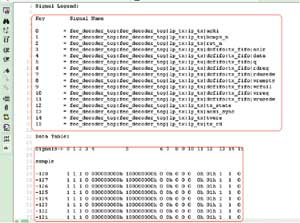

　　在信號名稱上單擊右鍵，選擇圖2所示Create SignalTap II List File選項，生成如圖3格式界面。

圖3 SignalTap II List File界面

　　圖3中界面上半部分顯示的是list對信號個數及信號名的描述，下半部分是采樣點所對應的信號值，帶h的表示是十六進制數值。

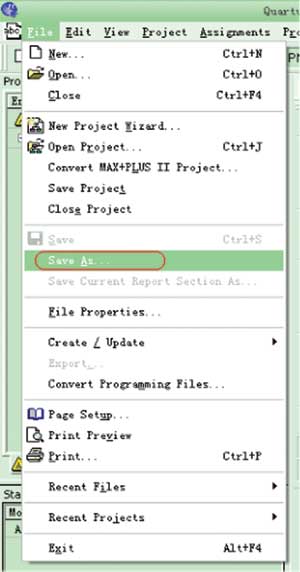

　　將list file另存為文本格式文件即可，如圖4所示。

圖4 “另存為”選項界面

　此后可以把這個文本文件中無用的描述刪掉，只留SignalTap抓出來的數據（空格、h等符號也要刪掉），另存為.dat文件供仿真使用。

　　有了故障出現時的輸入數據，我們就可以在仿真環境下構建故障出現的條件。

　?、诶?dat文件建立bug出現的條件

　　用verilog語言編寫仿真文件（testbench），使用語句$readmemh或$readmemb將.dat文件中的數據存儲到一個設定的ram中，如：$readmemh(“s.dat”,ram)。

　　注意$readmemh讀取是按照十六進制數據進行（認為.dat文件中的數據都是十六進制數），會自動將其轉換為4位二進制數存入ram中，所以設定的ram位寬要是.dat文件中數據位寬的4倍；使用$readmemb時，存儲SignalTap所抓信號時，信號都要先設定為binary類型，ram位寬就是.dat文件數據的位寬。ram的深度為.dat文件中數據的個數。

　　然后在程序里把ram中數據按照所對應時鐘沿輸出到一個寄存器變量中，ram地址累加即可。

　　always@(posedge clk)

　　begin

　　data<=ram[addr];

　　addr<=addr+1'b1;

　　end

　　復現bug存在條件時，需將模塊的輸入信號與ram中的數據位相對應，仿真文件調用模塊時，將寄存器data對應位作為輸入接入即可。

　　在仿真環境中復現bug波形如圖5所示。

圖5 ModelSim環境下復現的出錯數據

　　把圖5和圖1進行比較，可見通過這種方法我們在仿真環境下建立了bug出錯時的環境，得到相同的輸出出錯數據。

　?、坌薷某绦蚝笤诜抡姝h(huán)境驗證修改是否成功

　　修改程序后，我們只要使用同樣的環境進行仿真，并且有針對性的觀察bug是否解決。本例中出現bug的原因是使用了異步FIFO，改成同步 FIFO后，問題應該就會解決，我們可以通過仿真驗證。修改程序后仿真的波形如圖6所示。

圖6 修改程序后相同條件下的輸出數據

　　由圖6可見，修改后相同的條件FIFO讀出4個數，說明沒有讀空，符合要求，bug解決。圖7為版本編譯后上板使用SignalTap抓取的信號波形，以作比較。

圖7 修改程序后SignalTap抓的信號

　　比較后易見，波形完全相同，說明方法可行。

　　總結

　　文中描述的方法可針對各種的故障的解決。在故障出現時，只需定位出錯的模塊，這些模塊內嵌一些子模塊也無妨；抓信號時將故障模塊的輸入輸出信號抓出即可；利用輸入信號重建故障環境，若仿真輸出信號和所抓輸出信號相同，說明故障環境建立正確；用這個仿真平臺就可以具體定位是哪個子模塊、哪個信號出錯，而不需要在SignalTap中把這些信號抓出來；并且在修改代碼后可以驗證是否修改成功，節省時間，很明確的證明故障真的被解決了，事半功倍。
