移動存儲加密轉接器解決方案

如今U盤、移動硬盤等移動存儲設備已經得到了很廣泛的應用，人們越來越多地將重要數據和私密信息通過移動存儲設備進行傳遞、備份。與此同時，對存儲數據的安全性和私密性也提出了一個較高的要求。普通的移動存儲設備速度快，但是無安全性可言。而提高存儲數據的安全強度往往是以犧牲傳輸速度作為代價的，因此傳統意義上的安全移動存儲設備很難做到高安全性和高速度兼?zhèn)洹?

為能夠圓滿地解決高安全性和高速傳輸這一對矛盾，一款具有高數據流吞吐速度和高強度加密算法的SoC芯片TF32A09在同方股份有限公司研制成功并已投入批量生產。隨著TF32A09芯片的推出，一種全新概念的移動存儲加密解決方案(即高速數據流加密轉接器)也隨之誕生。

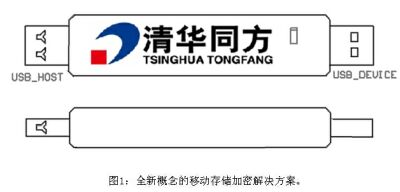

數據流加解密轉接器設計方案

高速數據流加密轉接器具有2個USB 2.0高速(480Mb/s)接口(OTG)和內置高速加密算法(如SM1)。其中USB_Host接口和傳統的移動存儲設備相接、USB_Device接口和PC機相接，通過TF32A09的高速算法和獨有Pipe line(流水線)機制，對USB的上下行數據進行全硬件加密。在保證USB 2.0高速通訊的同時實現對數據的高強度硬加密。由于高速數據流加密轉接器具有USB_Host接口，且支持Mass Storage設備類，可以將傳統意義上的移動存儲設備中的數據進行加密解密，再將數據傳給PC機。以U盤為例，可以將一個普通的U盤瞬間轉變成具有全硬件加密功能的高強度加密U盤。而對于用戶而言，僅僅是在PC的USB接口上增加了一個小設備，便可輕松實現從普通U盤到加密U盤的安全升級。

那么，為什么在USB接口上多添加了一個加密設備而不會造成傳輸速度降低？為什么要選擇TF32A09作為主控芯片？TF32A09工作機里是什么，在數據流加解密上TF32A09又有哪些獨到之處呢？

TF32A09芯片簡介

TF32A09 系列芯片是同方股份有限公司計算機系統本部自主研發的一款高速度、高性能32 位信息安全SoC芯片。該芯片集成了高速的安全算法和通訊接口，摒棄了傳統的數據加解密處理方式，使數據流加解密速度大幅提升，適用于高速數據流加密。

TF32A09 系列芯片支持國家密碼管理局指定的對稱密碼算法、非對稱密碼算法和雜湊算法，同時支持國際通用密碼算法。芯片處理能力強、安全性高、功耗低、接口豐富，具有極高的性價比。

高度集成的單芯片數據流加密解決方案。在單顆SoC上集成了32 位高速CPU、易失和非易失存儲器、國密局指定的密碼算法(SM1、SM2、SM3、SMS4)、國際通用密碼算法和多種滿足高速數據流加密應用的通訊接口。擁有兩個USB-OTG接口，可根據應用需求設置成Host、Device 或OTG；滿足基于USB接口的高速數據流加解密應用。在SoC內部采用流水線的架構，使得在同一個周期內并行執行3個模塊(USB_Host、USB_Device、算法)，同時完成3個任務，大大縮短了一包數據處理的平均時間。改變了CPU傳統的管理方式，其僅作為加密模塊和通訊接口的控制端，而不在數據搬運的通路上，避免因CPU執行冗長的代碼占用過多的時間。

用TF32A09實現高速加密

基于TF32A09芯片的數據流加密方案采用芯片內的硬件模塊完成數據的加解密和高速傳輸，安全度更高、傳輸速度快。該方案架構摒棄了傳統的加解密數據進出均由CPU控制的管理方式，使用SoC芯片中的硬件模塊實現加密、傳輸?shù)倪^程，每一個步驟均由專門的硬件模塊負責。高速加密模塊(SM1)完成對數據流的快速加解密，高速通訊接口(USB2.0)完成數據的傳輸，使大批量的數據安全地流動起來，從而實現了對數據流的實時加密傳輸?；赥F32A09芯片的數據流加密方案的系統框圖如圖3所示。

雖然采用了高速的通訊接口和高速加密模塊，但是每一包數據在完成接收、加密/解密、發送這3個步驟時，都會占用一定的時間，如果順序執行，比沒有加密功能的產品在速度上降低很多。為再次提高加密傳輸速度，基于TF32A09芯片的數據流加密方案在數據加密傳輸?shù)倪^程中采用了Pipe line(流水線)的數據處理方式，可使處理速度再提高2倍。同方股份推出了安全移動存儲解決方案套件，利用該套件對安全移動硬盤進行加解密的有效數據加解密速度可達200Mb/S，該速度比采用傳統方案的安全移動存儲至少提升5倍以上。

本文小結

隨著TF32A09系列芯片的問世，有效地解決了高速數據流硬加密這個技術難題。本文只作拋磚引玉，相信業內同仁會在加密存儲、加密鍵盤、加密通訊、加密視頻、加密音頻等領域，開發出更多更好的應用方案，為數字化時代的信息安全保駕護航。
