隨著微電子技術的飛速發展，現場可編程器件正以空前規模和速度滲透到各行各業，為各行業的電子系統設計工程師自行開發本行業專用的ASIC提供了技術和物質條件。FPGA器件作為當今電子設計領域應用最廣泛的可編程器件之一，它的高集成度、可現場修改、開發周期短等優點滿足了從軍用到民用、從高端到低端的大多數電子設計領域的需求。而TD-SCDMA作為我國提出的具有自主知識產權的3G標準，已經走過了十幾個春秋，協議棧軟件、物理層軟件、手機芯片和移動終端等相關產品都日益成熟；隨著3G牌照發放日期的臨近，TD-SCDMA產業鏈上的各種產品的研發都進入了最后的沖刺階段。由于TD-SCDMA標準中對各種產品的性能都有著嚴格的規定，因而產品的測試和驗證就顯得尤為重要。本文介紹一種TD-SCDMA通用開發平臺，能夠?qū)﹂_發中的產品進行測試驗證；FPGA由于其各方面優異的性能成為平臺的重要組成部分。

　　1FPGA簡介

　　FPGA(FieldProgrammableGateArray，現場可編程門陣列)是在PAL，GAL，sEPLD等可編程器件的基礎上進一步發展的產物。它是作為專用集成電路(ASIC)領域中的一種半定制電路而出現的，既解決了定制電路的不足，又克服了原有可編程器件門電路數有限的缺點。

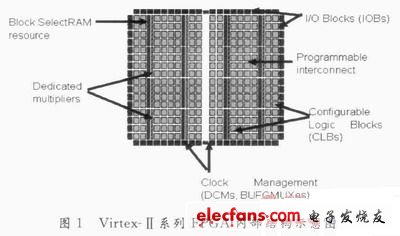

　　目前FPGA的品種很多，有Xilinx公司的Spantan，Vertex系列；A1tera公司的FIEX系列；Actel公司的ProASIC系列以及TI公司的TPC系列等。本文以Xilinx公司的Virtex-Ⅱ系列器件為例介紹FPGA的內部結構，由圖1中可以看出，此系列的FPGA總體上由5大模塊組成。

　　可編程邏輯模塊(CLB)：由4個相同的Slice和附加邏輯電路構成，用于實現組合邏輯和復雜時序邏輯。

　　塊存儲器(BlockRAM)：單位容量是18Kb；每一個BlockRAM均可配置為單端口或雙端口RAM；利用CoreGenerator，還可將BlockRAM資源配置為雙端口FIFO。

　　可編程輸入／輸出模塊(IOB)：提供FPGA內部邏輯與器件封裝管腳之間的接口，輸入／輸出速率可達840MHz。

　　數字時鐘管理器(DCM)：可以消除時鐘的延遲、頻率的合成、時鐘相位的調整，輸入頻率范圍為24～420MHz。

　　乘法器：有符號乘法運算速率可達到140MHz的18位×18位的二進制乘法器，利用這些乘法器進行讀?。喑耍奂拥亩啻蔚僮?，可實現高速和高效的DSP濾波器結構。

　　由于FPGA性能的不斷提高，它在數字信號處理領域的應用越來越廣泛，尤其在移動通信領域積累了很多的成功經驗，因而，在一種基于“軟件無線電”技術TD-SCDMA通用開發平臺中，選擇使用FPGA來拓展平臺的使用范圍，并為平臺以后的性能提升留下空間。

　　2基于“軟件無線電”技術的TD-SCDMA通用開發平臺

　　軟件無線電技術的基本原理就是將寬帶A／D和D／A轉換器盡可能地靠近天線，從而以軟件方式來代替硬件實施信號處理。采用軟件無線電的優越性在于基于同樣的硬件環境，采用不同的軟件就可以實現不同的功能。這一點和可編程邏輯器件有著異曲同工之處，因此，可編程邏輯器件在軟件無線電中得到了越來越廣泛的應用。

　　TD-SCDMA標準要求軟件無線電完成接收信號經A／D轉換后的數據解調、濾波、基帶信號處理等任務，其中包括了聯合檢測、Viterbi譯碼、Turbo譯碼等復雜的算法，這些任務無一不涉及到巨大的運算量。以目前的硬件處理速度來看，僅靠DSP來完成上述功能是不可能的。因而在應用中，一般由FPGA來完成需要快速和較為固定的運算，由DSP來完成靈活多變和運算量較大的任務?；谝陨戏治?，設計了以DSP+FPGA為信號處理核心的基于“軟件無線電”技術的TD-SCD-MA通用開發平臺。該平臺以RF器件、A／D器件、大容量FPGA、高速DSP、高性能ARM為基礎，以軟件為核心，既兼顧速度和靈活性，又具有較強的通用性，支持在同一種標準增強版本之間的移植，并能夠支持完全不同的標準，有助于系統的升級和多模運行。

　　開發平臺中的OMAP1612(ARM926EJS+DSP5510)芯片是TI推出的適合第三代移動通信的雙核多媒體應用平臺，其DSP的CPU主時鐘工作在160MHz或200MHz，具有高達400MIPS的處理能力。FPGA芯片采用Xilinx公司的200萬門Virtex-Ⅱ系列器件XC2V2000，它采用0．15μm工藝設計，具有8層金屬工藝；其內部時鐘頻率可達到420MHz，輸入／輸出速率可達840MHz。負責A／D，D／A處理的芯片采用Maxim公司的MAX19700，該芯片工作時鐘為5．12MHz，提供了雙10b，7．5MSPS的Rx(ADC)，Tx(DAC)通路。
?在該平臺中，F(xiàn)PGA與DSP之間的數據傳輸效率是它們實現各自功能的基礎。根據OMAP1612的數據手冊，平臺采用MeBSP2接口來完成它們之間的數據傳輸；對控制信息的傳輸、RF模塊和A／D模塊的配置都由SPI接口來完成；A／D模塊到FPGA的數據接口根據MAX19700芯片的數據手冊來編寫。以上三個接口必須在FPGA端模擬出來，才能完成FPGA與其他器件之間的數據控制和傳輸。

　　3程序設計

　　3．1McBSP接口

　　McBSP(MultiehannelBufferedSerialPort)，即多通道緩沖串口。TMS320VC5510芯片有3個高速、全雙工MeBSP串口，McBSP串口是在標準同步串口的基礎上擴展而來，它能提供強大的同步串口通信機制，速度可達100Mb／s。基于MeBSP的優異性能，McBSP被用來在FPGA和DSP之間傳輸有效數據信息。

　　McBSP包括一個數據流路徑和一個通過6個引腳連接到外部器件的控制路徑，這6個引腳分別是DX(數據發送)、DR(數據接收)、CLKX(發送時鐘)、CLKR(接收時鐘)、FSX(發送幀同步)、FSR(接受幀同步)。有效的數據經McBSP串口通過DR和DX引腳和外部設備通信，同步控制信號則由CLKX，CLKR，F(xiàn)SX，F(xiàn)SR等4只引腳來實現。圖2中簡要畫出了McBSP發送／接收的基本時序圖。

　　McBSP的具體實現在參考文獻中有極為詳細的介紹，這里不再贅述。

　　3．2SPI接口

　　SPI接口是由Motorola公司推出的一種雙向、四線串行外圍設備接口，專門用來和可以提供四線串口的外部設備傳輸數據。四線串口信號包括時鐘信號、設備使能信號、數據輸入、數據輸出，傳輸串行數據時高位優先。

　　SPI可以使用MCU_DSP協議或者DMA協議在主／從模式下運行。在主模式下，它提供5個片選，支持多達5個串行設備，其中4個片選對外部設備，此模式下的最大數據傳輸速率是19．2Mb／s或12Mb／s；在從模式下，SPI有它自己的片選，數據輸出的時鐘由擁有較低速率的外部設備提供。SPI發送／接收基本時序圖如圖3所示。

　　由于內部移位寄存器是基于一個環形(FIFO規則)，故讀、寫過程必須時刻同步；只要任一發送時鐘產生，數據發送就會啟動；在移位寄存器時鐘SRCLK的上升或下降沿，發送或接收的數據被移入或移出。

　　3．3與MAX19700的接口

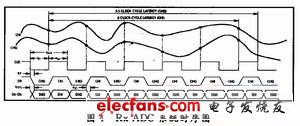

　　根據Maxim公司的MAX19700芯片的數據手冊，該芯片的工作時鐘為5．12MHz，它提供了雙10b，7．5MSPS的Rx(ADC)，Tx(DAC)通路。圖4描述了A／D轉換時的時序圖。

　　MAX19700芯片的接收或發送開關是由專用引腳T／R來控制的；芯片的SPI接口用來接收配置數據，不受專用引腳T／R的控制。

　　3．4功能模塊設計

　　Turbo編碼／譯碼、Viterbi譯碼、FIR濾波器以及快速傅里葉變換和反變換(FFT／IFFT)都可以利用Xilinx公司提供的ipcore來實現。因為這些模塊都非常成熟，其可編程性能好、算法先進、延遲小、占用資源少，直接使用要節省很多時間，可以縮短產品的開發周期。當然，Turbo編碼／譯碼器和Viterbi譯碼器要購買才能商用，但在前期測試時可以申請評估版本使用。

　　3．5資源利用率

　　以上接口程序和功能模塊是在Xilinx的集成開發環境ISE9．1中，使用VerilogHDL硬件描述語言完成代碼編寫的zxzb，綜合結果如下：

　　一般而言，Xilinx芯片的資源利用率看Slice和SliceFlipFlops兩項數據就可以，這兩項數據最好保持在50％～70％之間。這樣，既可以最大限度地發揮芯片的性能，也為以后的平臺拓展留下足夠的空間。從上面的數據可以看出，Xilinx芯片的資源利用率是非常理想的。

　　4結語

　　隨著FPGA各項性能的不斷提高，已經越來越顯示出它在數字信號處理中的優越性；本文在一種基于“軟件無線電”技術的TD-SCDMA通用開發平臺中，以FPGA作為DSP的協處理器，用來完成Turbo編碼／譯碼，Viterbi譯碼以及快速傅里葉變換和反變換(FFT／IFFT)等數據量大、重復性強、速度要求高的數字信號處理運算，使平臺具有很好的硬件靈活性、軟件可編程能力和較低的系統成本。測試表明，平臺的各項性能均能夠達到3GPP的標準，具有很好的市場前景。
?
