引言

　　以大氣作為傳輸介質，激光作為信息載體進行無線通信時，空一地激光無線通信是激光無線通信的一種常見形式，信標光的準確捕獲、瞄準與跟蹤(Acquisition，Pointing and Tracking，APT)是其關鍵技術，APT系統主要用于建立和維持激光通信鏈路，是進行激光無線通信的關鍵技術。由于激光光束窄、發散角小，在大氣傳輸過程中存在大氣散射、折射、湍流等現象，再加上激光通信平臺的振動等因素，會造成激光光束偏離目標，使得瞄準、捕獲和跟蹤技術問題變得十分突出。

　　APT系統分為粗跟蹤系統和精跟蹤系統。粗跟蹤系統主要負責完成信標光的初始時期的大范圍掃描和捕獲，引導信標光光斑進入精跟蹤視場，跟蹤精度和帶寬較低；精跟蹤系統主要負責完成信標光的精確跟蹤和鎖定，國內外已進行了有關精跟蹤的不少研究，它所要求的跟蹤精度和帶寬較高，它的精度和帶寬決定了整個APT系統的精度和帶寬，同時它的另一個主要功能是克服因大氣擾動和平臺振動造成的信標光光斑抖動，維持穩定的激光通信鏈路。針對目前激光無線通信所要用到的關鍵技術，和空一地激光無線通信終端應具有集成度高、功耗低、體積小和重量輕等一系列特點，本文設計了一種以FPGA作為控制芯片的精跟蹤系統。

1 系統組成及功能概述

??? 以Altera公司的Cyclone系列FPGA為控制核心的雙FPGA系統，一塊用于控制高幀頻相機，并將圖像數據通過基于1394協議接口的傳輸線傳輸?shù)搅硪粔KFPGA，在第二塊FPGA中進行光斑坐標提取和完成跟蹤算法，系統使用一款基于Cameralink接口的高幀頻CMOS相機作為圖像傳感器采集信標光光斑，以高速數／模轉換芯片DAC712P、雙通道PZT控制器和高精度PZT振鏡用于構成光路偏轉控制系統。PC機用于設定相機工作參數，與FPGA板間數據通信采用Cy-press公司提供的支持USB 2．0協議的CY7C68013芯片。

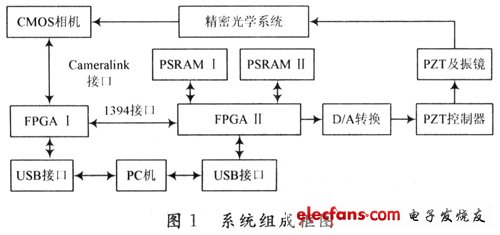

??? 如圖1所示為系統的組成框圖，在終端設備中，由光學天線接收到的信標光經過高幀頻CMOS相機轉換為灰度圖像，F(xiàn)PGA工將灰度圖像數據由Cameralink接口接收后，經過重新組合，然后通過基于1394協議的接口芯片轉換為串行差分信號發送至圖象處理板，板上的FPGAⅡ把圖像數據接收后放入其內部的一級緩存RAM中，再從一級緩存中取出數據通過乒乓操作將其存放到其外部的二級緩存PSRAM陣列中，然后FPGAⅡ把圖像數據從PSRAM陣列中取出，采用質心算法計算光斑中心坐標，并把圖像數據通過USB接口控制模塊發送到PC機進行顯示，便于用戶實時監測。同時把計算出的光斑中心坐標根據PID跟蹤算法計算出偏置調節量，通過數模轉換芯片DAC712P轉換為模擬信號后經過PZT控制器實現信號放大，最后使PZT振鏡在兩路實時程控電壓的控制下進行相應的二維偏轉，實現對因大氣湍流等因素造成的接收光束的抖動進行實時補償，達到穩定接收光斑中心位置，維持穩定的激光通信鏈路目的。

2 系統硬件部分設計

2．1 光斑采集及處理部分

??? 光斑采集及處理部分主要由高幀頻CMOS相機MV-D1024E和對其進行控制的FPGA組成。采用的兩塊FPGA均是Altera公司的Cyclone系列的EP1C6Q240C8，具有5 980個邏輯單元，120 000個典型門資源和185個可編程I／O口，最高工作時鐘可達300 MHz以上，核心供電電壓為1．5 V，I／O供電電壓3．3 V，通過JTAG實現系統配置。配置芯片EPC4串行ROM容量約為4 MB，可重復編程50次左右，JTAG接口符合IEEE Std．1149．1標準。

??? MV-D1024E是高速高動態的CMOS相機系列，采用CMOS主動像元技術，具有12位的采樣分辨率和1 024×1 024的像素分辨率，在此分辨率下幀頻能達到150幀／s，曝光時間由10μs～0．41 s，25 ns步進可調，采用Camera Link接口，用串行口對相機進行配置。相機時序由幀頻FVAL、行頻LVAL和數據幀DVAL控制，當它們同時為高電平時，在相機時鐘PCLK上升沿時數據總路線上才有數據。在光斑中心提取算法中，采用較為實用的質心法，該算法計算簡單，便于FPGA實現，因其抗噪聲干擾能力較弱，當噪聲增大時，光斑中心提取精度降低，則系統選取了灰度加權質心法來計算光斑中心。若目標區域為N×N，則質心的位置為：

???

　　式中：i，j為目標區中像元的橫縱坐標；f(i，j)為像元的灰度值。質心法反映了目標的能量分布狀況。該算法適用于類似于精跟蹤系統接收視場小而光班范圍相對較大的情況。

　　2．2 數據傳輸及通信接口部分

　　Camera Link用于相機和FPGA板間的數據交換，其傳輸率高達1 Gb／s，且抗噪較好，可以提供高分辨率和各種幀頻的數字化數據，數據輸出采用了LVDS格式，根據應用要求，其支持基本(Base)、中檔(Medium)、全部(Full)等數字格式，該接口具有開放式的接口協議，兼容性好。它適用于CCD或CMOS等數字式相機與圖像采集系統間的通信接口。

　　USB接口用于FPGA與PC機間的數據和指令的交換，其具有高速度、低成本、低功耗、即插即用和使用維護方便等優點，采用IEEE1394總路線協議，最高帶寬可達到480 Mb／s。采用Cypress公司的EZ-US-BFX2系列芯片中的CY7C68013。
