筆者在參加國家“863”重大專題項目“高速密碼芯片及驗證平臺系統”的過程中，遇到了將IPV6數據包的包頭和數據部分拆開，然后在數據部分送密碼芯片進行加/解密處理，最后再將處理后的數據部分與包頭重新封裝為數據包的課題。以往對IP包進行拆裝多利用軟件實現，但本項目涉及到配合高速密碼芯片(處理速度在2Gbit/s以上)工作的問題，顯然利用軟件實現IP包的拆裝在速度上達不到要求。為此，筆者運用FPGA(型號為Xilinx公司的XC2VP20-FF86CGB0345)來實現IPV6數據包的拆裝。該FPGA內部邏輯框圖如圖1所示。

　　其工作流程為：2.5GHz的標準IPV6數據包串行差分信號通過ROCKETIO高速通道后轉換為16位125MHz并行信號，再經信號轉換模塊進一步轉換為66位62.5MHz并行信號后進入FIFO1緩存，然后對其輸出數據進行判斷，若是報頭則送入FIFO3緩存，若是數據部分則送入FIFO2緩存，最后將FIFO2數據送往密碼芯片進行處理;經密碼芯片處理的數據首先放入FIFO4進行緩存，然后控制FIFO3和FIFO4將一個數據包的頭和數據寫入FIFO5中，重新封裝成一個完整的數據包;重新封裝的IPV6數據包經過信號轉換模塊變?yōu)?6位125MHz的并行信號，并通過ROCKETIO高速通道轉換為2.5GHz高速串行差分信號送出。

　　可以看出，經過以上流程，實現了一個數據包的拆分和重新封裝。

　　1 IPV6數據包的拆分

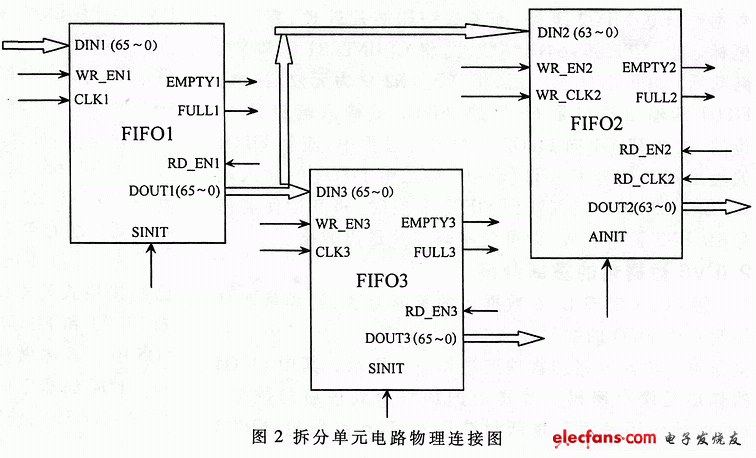

　　用FPGAP實現IPV6數據包的拆分，主要是通過控制幾個FIFO的數據輸入輸出來實現的。FPGA內部的拆分單元電路的物理連接如圖2所示，其中FIFO的作用是緩存IPV6數據包，F(xiàn)IFO2的作用是緩存IPV6數據包的數據部分，F(xiàn)IFO3的作用是緩存IPV6數據包的包頭。

　　圖中的三個FIFO都是由Xilinx公司的開發工具ISE6.1自帶的Core IP生成的。其中FIFO1和FIFO3是同步FIFO，工作時鐘為頻率62.5MHz，輸入輸出數據寬度都是66bit;FIFO2是異步FIFO，輸入時鐘頻率為62.5MHz，輸出時鐘頻率為50MHz(密碼芯片的工作時鐘頻率為50MHz)，輸入輸出數據寬度都是64bit。

　　FIFO1的輸入數據為IPV6數據包?？梢钥闯?，該數據是以并行的66bit信號傳輸?shù)?，即每一時鐘周期并行傳送66bit數據，其中每個周期的高兩位(即65位和64位)為數據包的頭尾標志，這是IPV6路由器內部根據實際處理需要加上的，“10”表示一個完整數據包的第一周期，“11”表示數據包的中間內容，“01”表示一個完整數據包的最后一個周期。因為IPV6數據包的包頭是固定長度的，為40字節(等于5×64bit)，故數據的前五個周期為IPV6數據包的包頭，包頭后面跟的就是數據包的數據部分。

　　下面討論IPV6數據包的包頭和數據部分的拆分過程。

　　首先判斷FIFO1輸入端數據的頭尾標志DATA(65~64)與FIFO1的滿標志FULL1，如果DATA(65~64)=“10”且FULL1=“0”，即判斷到一個完整數據包的開始且FIFO1未滿，則使FIFO1的寫使能WR_EN1有效，寫入數據;如果DATA(65~64)=“01”，好判斷到一個完整數據包結束時，則使WR_EN1無效，這樣一個完整的數據包就緩存到了FIFO1時。

　　當判斷到FIFO1的空標示EMPTY1=“0”，即FIFO1非空間，令FIFO1的讀使能信號RD_EN1有效，將FIFO1中的數據讀出，直到EMPTY1=“1”，即FIFO1空為止。對讀出的數據設定一計數器COUNTER1進行計數，當DONT1不為0即FIFO1輸出端有信號時開始計數。當05時，令WR_EN3無效，WR_EN2有效，將IPV6數據包的數據部分送FIFO2緩存，準備送密碼芯片處理，直到頭尾標志DOUT1(65~64)=“01”時，將COUNTER1清零，在判斷到COUNTER1為0后，將WR_EN2置為無效。注意：FIFO1的輸出端口是66位，F(xiàn)IFO2的輸入端口是64位的，故在FIFO1向FIFO2寫數據的過程中，應將FIFO1的輸出端口信號DOUT(63~0)傳送給FIFO2的輸入端口DIN2(63~-)。當判斷到FIFO2非空間，將其讀使能信號RD_EN2置為有效，即可向密碼芯片送出數據。

　　2 IPV6數據包的重新封裝

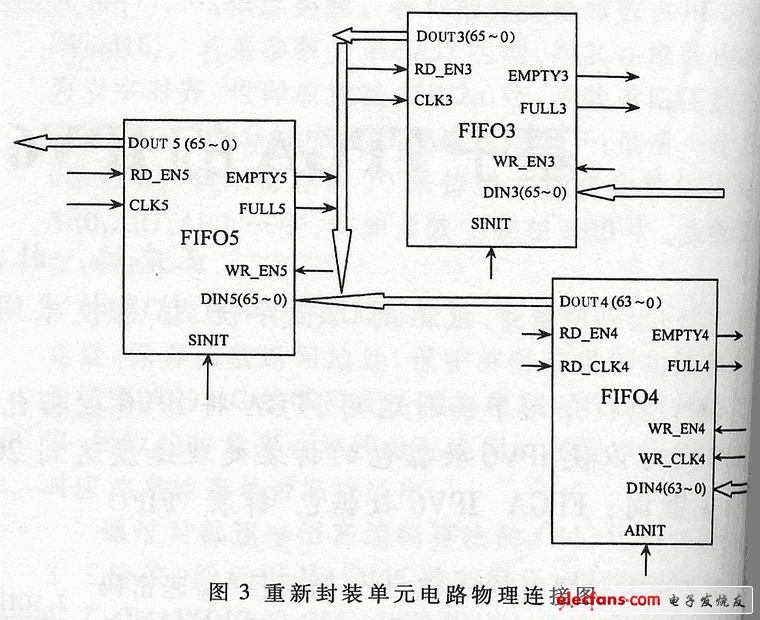

　　用FPGA實現IPV6數據包的重新封裝，同時是通過控制幾個FIFO的數據輸入輸出來實現的，F(xiàn)PGA同部的重新封裝單元電路的物理連接如圖3所示，其FIFO4的作用是緩存密碼芯片送出的加解密處理后的數據;FIFO5的作用是緩存重新封裝后的IPV6數據;FIFO3與拆分單元共用，作用是緩用IPV6數據包頭。

　　圖中的FIFO4和FIFO5也都是由Xilinx公司的開發工具ISE6.1自帶的Core IP生成的，其中FIFO4是異步FIFO，輸入時鐘為50MHz，輸出時鐘為62.5MHz，輸入輸出數據寬度都是66bit;FIFO5是同步FIFO，工作時鐘為62.5MHz，輸入輸出數據寬度都是66bit。

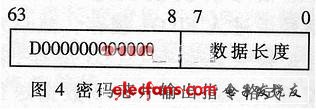

　　密碼芯片對數據進行加/解密處理完畢之后，在送出處理數據前，首先向外部系統發送一64bit長的連接指令，指明處理數據所用的加解密算法和數據長度。例如，在對數據進行2DES加密處理的情況下，接收指令格式(16位制)如圖4所示，其中高56位為指令編碼，低8位為將要輸出的處理數據的長度。

　　因此，在接收處理數據時，首先判斷是否有接收指令，如果有接收搦令，則其接收指令中的數據長度放寄存器中進行寄存，并設定計數器COUNTER2開始計數。當0

　　這時，包頭已經緩存到FIFO3中了，處理后的數據已經按格式要求緩存到FIFO4中了，最后要做的就是控制FIFO3和FIFO4，把一個完整的IPV6數據包寫入FIFO5中。具體做法是：設定計數器COUNTER3，當FIFO3和FIFO4都非空時，COUNTER3開始計數。當COUNTER3>0時，將FIFO5的寫使能信號WR_EN5置為有效;當COUNTER3=0時，WR_EN5置為無效。當0l=6時，令RD_EN3無效，RD_EN4有效，將FIFO4的輸出數據DOUT4(65~0)寫入FIFO5的輸入端DIN5(65~0)，直到DOUT4(65~64)=“01”時，將COUNTER3清零，RD_EN4置為無效。這樣，一個完整的IPV6數據包就重封裝在FIFO5中了，當判斷到FIFO5非空間，就可以令RD_EN5有效，向外輸出處理后的完整的IPV6數據包了。

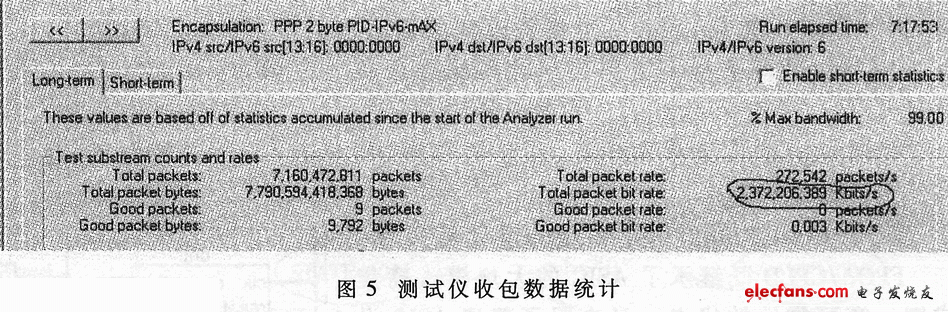

　　從上述討論可以看出，本課題在FPGA中采用了五個FIFO，并設定了三個計數器控制這五個FIFO的輸入輸出來實現對IPV6數據包的拆分和重新封裝?？偟膩砜矗麄€FPGA設計思路巧妙，電路結構簡單，達到了預期的處理速度。圖5是整個測試系統在對1024字節的IPV6數據包進行拆包、送密碼芯片加密。重裝封裝處理后測試儀控制軟件界面上顯示的收包數據統計。從該圖可以看出，整個系統對IPV6數據包的處理速度達到了2.372Gbit/s，而這樣的處理速度用軟件是不可能達到的。
