隨著計算機測試技術的飛速發展，越來越多的外部設備通過串口與計算機進行通信，實現信息共享以及設備的集中控制和管理。利用串口進行通信具有結構簡單、傳輸距離遠、成本低廉等優點，被廣泛應用于各個領域。同時，PCI（Peripheral CompONent Interconnect）總線是一種高性能32/64位局部總線，最大數據傳輸速率為132 Mb/s，可同時支持多組外設，數據吞吐量大，是目前應用最廣泛、最流行的一種高速同步總線。因此，利用PCI總線實現上位機與外部設備的串口通信，可以提高通信能力。

　　由于大部分I/O 設備沒有PCI總線功能，要實現設備與PCI總線的連接，需要PCI接口芯片、通用異步收發器UART（Universal Asynchronous Receiver Transmitter）等。而目前開發PCI總線與外部設備的串口通信大體上有兩種方式：（1）使用專用的芯片，如：PCI專用接口芯片S5920、S5933等；UART專用芯片8250、8251、16450、16550等。使用廠家提供的專用接口芯片，用戶可能只使用到它的部分功能，會造成一定的資源浪費，而且專用芯片價格高。（2）使用可編程器件FPGA。使用FPGA較使用專用芯片具有以下優點：一方面用戶可以根據需要進行設計，不會浪費資源；另一方面可以將PCI接口、UART都做在一片F(xiàn)PGA內，這樣就不需要外接專門的芯片，簡化了電路、縮小了體積、提高了系統的可靠性。

　　1系統硬件設計

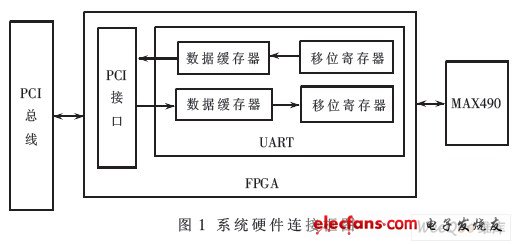

　　本設計中選用Altera公司的FPGA芯片EP1C6SQ240作為核心器件，完成PCI接口以及UART的設計，實現PCI總線與串口的連接。選用美信公司的MAX490芯片作為電平轉換電路。系統的硬件連接框圖如圖1所示。

　　數據傳輸過程：上位機通過PCI總線發送并行數據到UART的數據緩存器中，然后數據經UART的數據緩存器進入UART的移位寄存器進行并串轉換后，通過串口傳到下位機。反之，下位機通過串口將數據傳送到UART的移位寄存器中，進行串并轉換，然后進入UART的數據緩存器中，最后傳到上位機。

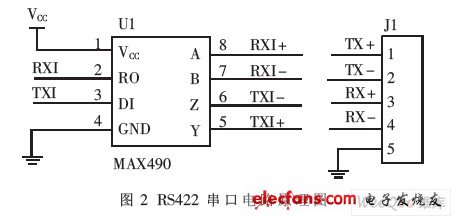

　　設計中采用，傳輸距離長、抗干擾能力強的RS422串口。但是規定RS422：邏輯1的電平為-6 V～-2 V；邏輯0的電平為+2 V～+6 V。而FPGA的I/O電平一般為0～3.3 V，二者之間的電平不兼容。為了使二者之間的供電電壓保持一致，必須加入電平轉換電路。為此選用美信公司的MAX490芯片來實現二者之間的電平轉換，其電路原理圖如圖2所示。

　　1.1 PCI總線接口

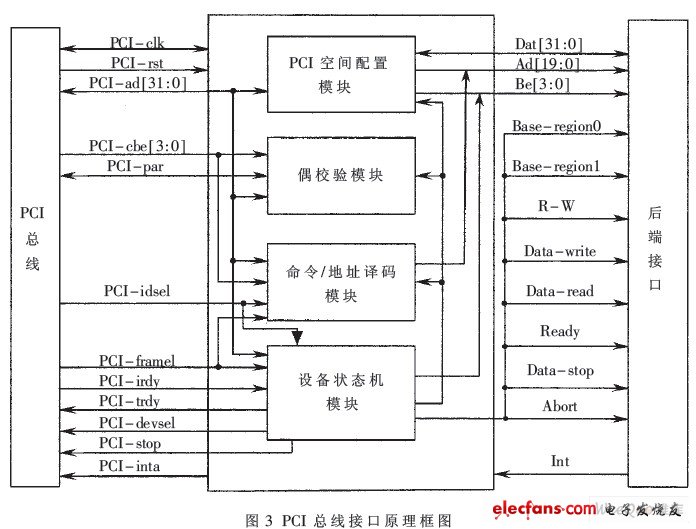

　　PCI總線接口的功能是將一個不支持 PCI 協議的后端設備接口到PCI 總線上。為了實現PCI總線接口的基本功能，必須完成如下模塊的設計：PCI空間配置模塊、偶校驗?zāi)K、地址譯碼和命令譯碼模塊、設備狀態機模塊等。PCI總線接口原理框圖如圖3所示。

　　1.1.1 PCI空間配置模塊

　　PCI協議支持3種地址空間：I/O空間、內存空間和配置空間。配置空間是PCI所特有的一種空間，其大小為256 B，前64 B是必需的，記錄了PCI串口設備的基本信息。PCI設備的一些主要的信息如下：

　?。?） VendorID、DeviceID：分別表示設備的生產廠商和設備編號。

　　（2） Command：命令寄存器，包含設備控制位，包括允許存儲器讀寫響應等。

　?。?） STatus：狀態寄存器，記錄PCI總線的相關事件信息。

　?。?） Base Adress Register：基地址寄存器，指示此PCI設備按I/O方式還是按內存方式進行讀寫以及需要的地址空間大小。

　?。?） Interrupt Line、Interrupt Pin：為設備使用的中斷號和中斷引腳。

　　1.1.2 偶校驗?zāi)K

　　PCI總線的偶校驗用于檢驗數據傳輸是否正確。在PCI總線上，利用偶校驗?zāi)K檢查每次傳輸中主設備是否正確地尋址到目標設備，以及它們之間的數據是否正確地傳輸。

　　1.1.3 地址譯碼和命令譯碼模塊

　　地址譯碼模塊主要用于檢測地址與此PCI串口設備的基地址是否匹配，如果匹配，則PCI串口設備響應當前的總線操作。

　　命令譯碼模塊表示PCI串口設備響應不同的總線命令，通過檢測PCI-cbe［3：0］信號線上的值，完成命令譯碼。

　　1.1.4 設備狀態機模塊

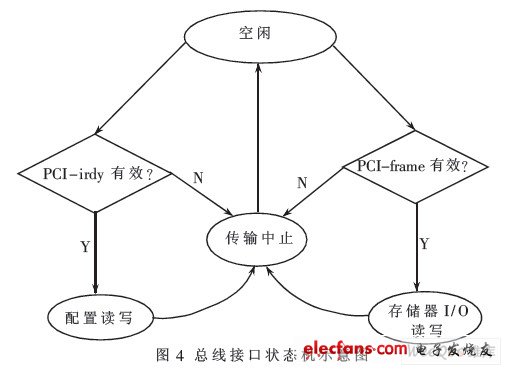

　　PCI總線接口電路是時序復雜的接口電路，它的復雜性由PCI總線操作的多樣性決定。根據PCI的總線操作類型和總線操作時序關系，在這里抽象出一種簡潔明了，符合總線時序、更易于硬件描述語言實現的狀態機?？偩€接口狀態機示意圖如圖4所示。狀態機的設計是整個設計的核心部分，利用該狀態機可以完成配置寄存器、存儲器、I/O的讀寫操作。

　　狀態機包括4個狀態：空閑狀態、配置讀寫狀態、存儲器或I/O讀寫狀態、傳輸中止（backoff）狀態。系統復位后，狀態機轉入空閑狀態，在空閑狀態中采樣總線，并根據總線的變化來決定狀態機即將轉入的狀態。如果此時命令總線上是配置寄存器讀寫命令，判斷PCI-irdy信號是否有效來決定下一可能的狀態。如果信號無效，則狀態機轉入傳輸中止?fàn)顟B(tài)，然后返回空閑狀態；如果信號有效，則狀態機轉入配置讀寫狀態。如果此時命令總線上是存儲器或者I/O的讀寫命令，則判斷PCI-frame信號是否有效來決定下一可能的狀態。如果信號無效，狀態機轉入傳輸中止?fàn)顟B(tài)，然后返回空閑狀態；如果信號有效，狀態機轉入存儲器或I/O讀寫狀態。
