這里要談的是Xilinx的spartan-3系列FPGA的配置電路。當然了，其它系列的FPGA配置電路都是大同小異的，讀者可以類推，重點參考官方提供的datasheet，畢竟那才是最權威的資料。

　　所謂典型，這里要列出一個市面上最常見的spartan-3的xc3s400的配置電路。所有spartan-3的FPGA配置電路的鏈接方式都是一樣的。Xc3s400是40萬門FPGA，它的Configuration Bitstream雖然只有1.699136Mbit，但是它還是需要2Mbit的配置芯片XCF02S，不能想當然的以為我的設計簡單，最多用到1Mbit，那么我選XCF01S（1Mbit）就可以了。事實并非如此，即使你只是用xc3s400做一個流水燈的設計，那么你下載到ROM（XCF02S）里的數據也是1.699136Mbit的，所以對于FPGA的配置ROM的選擇宜大不宜小。

　　配置電路無非有下面五種：主串，從串，主并，從并，JTAG。前四種是相對于下載到PROM而言的（串并是相對于不同配置芯片是串口和時并口協議和FPGA通訊區分的），只有JTAG是相對于調試是將配置下載到FPGA的RAM而言的（掉電后丟失）。FPGA和CPLD相比，CPLD是基于ROM型的，就是在數據下載到CPLD上，掉電后不丟失。而FPGA則是基于RAM的，如果沒有外部ROM存儲配置數據，那么掉電后就丟失數據。所以FPGA都需要外接有配置芯片（當然現在也有基于FLASH的FPGA出現）。那么我們就來看一下主串模式下FPGA的配置電路的連接。

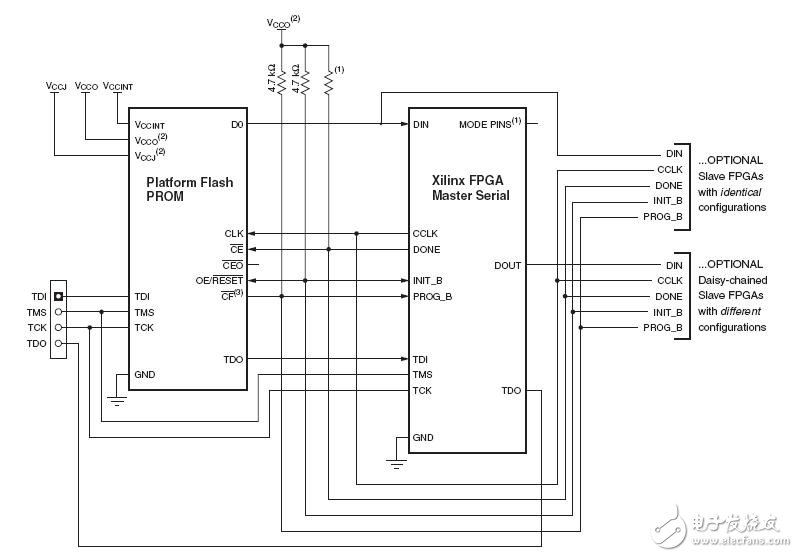

　　官方的硬件連接如下：

　　為了增加配置電路的可靠性，通常我們我們?cè)黾右恍┛垢蓴_的設計（如增加濾波電容、匹配電阻）：

　　先看PROM芯片的各個管腳吧。18，19，20腳就不談了，根據datasheet給供相對應的電平；3腳CLK是接了FPGA的CCLK，數據通信的同步就是通過FPGA的CCLK產生的時鐘進行的；因?yàn)槭褂玫男酒瑫r(shí)串行的配置芯片，所以只有一個數據信號口DO，連接到FPGA的DIN口（上圖沒有畫出），和上面的時鐘信號協同工作完成串行數據傳輸，每當CLK的上升沿鎖存數據，同時PROM內部的地址計數器自動增加；另外還有兩條控制信號線時INIT（連接PROM的OE/RESET）和DONE（連接PROM的CE），OE/RESET是為了確保每次重新配置前PROM的地址計數器復位；關于CE腳，官方資料說得也不是很詳細，以我個人的理解，CE應該是chip enable的縮寫，從它和FPGA的DONE腳連接我們不難推斷出，F(xiàn)PGA未配置完成時DONE=0，那么配置芯片PROM處于片選狀態，而一旦配置完成DONE=1，那么PROM就不再被選通，同時datasheet也說到這個管腳可以直接接地，就是一直片選中，但是這樣會使DATA口有持續的數據信號輸出，同時導致不必要的電流消耗；CEO腳這里不接，因?yàn)樗诙鄠€(gè)PROM的配置電路中時作為下一個PROM的OE端信號連接用的；CF信號時連接FPAG的PROG_B接口的，它的作用就是產生開始配置信號，它連接了一個上拉電阻，如果PROG_B產生低電平脈沖則PROM會重新開始一次配置，所以我們會在這條線上接一個按鍵到地，如果按鍵按下那么就會使能PROM重新配置FPGA；還有幾個信號接口TDI，TCK，TMS，TDO都是PROM和PC連接的信號，PC通過這些電路（通常接一片驅動隔離芯片后通過并口通信，這里不重點介紹了）下載數據到PROM中。

　　上面談及PROM的信號接口時都附帶的談到了FPGA的配置管腳。這里再做一些歸納性的說明。FPGA有7個專用的配置管腳（CCLK，DIN，PROG_B，DONE，HSWAP_EN，M0，M1，M2），4個專用的JTAG管腳（TDI，TCK，TMS，TDO），這些管腳是由VCCAUX專門供電的（該系列FPGA通常接VCCAUX=2.5V）。FPGA的M0，M1，M2腳是進行配置模式選擇用的，該電路主串模式下{M0，M1，M2}=000，如果時JTAG下載模式{M0，M1，M2}=101。上面沒有提及的HSWAP_EN管腳接地，則是用于設置當FPAG處于配置狀態下其它閑置管腳為上拉狀態，而如果該管腳接高電平，則FPAG處于配置狀態下其它閑置管腳浮空。所以為了減少FPGA配置過程的干擾，一般把此腳接地。
