以下是筆者一些關于FPGA功耗估計和如何進行低功耗設計的知識：

　　1. 功耗分析

　　整個FPGA設計的總功耗由三部分功耗組成：1. 芯片靜態功耗；2. 設計靜態功耗；3. 設計動態功耗。

　　芯片靜態功耗：FPGA在上電后還未配置時，主要由晶體管的泄露電流所消耗的功耗

　　設計靜態功耗：當FPGA配置完成后，當設計還未啟動時，需要維持I/O的靜態電流，時鐘管理和其它部分電路的靜態功耗

　　設計動態功耗：FPGA內設計正常啟動后，設計的功耗；這部分功耗的多少主要取決于芯片所用電平，以及FPGA內部邏輯和布線資源的占用

　　顯而易見，前兩部分的功耗取決于FPGA芯片及硬件設計本身，很難有較大的改善?？梢詢?yōu)化是第3部分功耗：設計動態功耗，而且這部分功耗占總功耗的90%左右，因此所以降低設計動態功耗是降低整個系統功耗的關鍵因素。上面也提到過功耗較大會使FPGA發熱量升高，那有沒有一個定量的分析呢？答案當然是有，如下式：

　　Tjmax > θJA * PD + TA

　　其中Tjmax表示FPGA芯片的最高結溫（maximum junction temperature）；θJA表示FPGA與周?chē)髿猸h(huán)境的結區熱阻抗（Junction to ambient thermal resistance），單位是°C/W；PD表示FPGA總功耗（power dissipation），單位是W；TA表示周?chē)h(huán)境溫度。

　　以XC7K410T-2FFG900I系列芯片為例，θJA = 8.2°C/W，在TA = 55°C的環境中，想要結溫Tjmax不超過100°C的情況下，可以推算FPGA的總功耗：PD <（Tjmax – TA）/θJA=（100 - 55）/8.2=5.488W，之前估算的20W與之相差太遠，因此優化是必不可少的：

　　1） 降低θJA：熱阻抗取決于芯片與環境的熱傳導效率，可通過加散熱片或者風扇減小熱阻抗

　　圖1

　　2） 減小PD：通過優化FPGA設計，降低總功耗，這也是本文重點講解的部分。

　　2. 功耗估計

　　在講解低功耗設計之前，介紹一下xilinx的功耗估計工具XPE（Xilinx Power Estimator），XPE主要是在項目初期，處于系統設計，RTL代碼并未完善階段功耗估計時使用，它是一個基于EXCEL的工具，如圖2所示，功能做的十分豐富。

　　圖2

　　在設計完成綜合實現后，則可以使用vivado自帶的功耗分析工具進行精確計算功耗。打開綜合實現后的設計，點擊report power即可得到功耗分析的結果，如圖3，4所示。

　　圖3

　　圖4

　　3. 低功耗設計

　　關于FPGA低功耗設計，可從兩方面著手：1） 算法優化；2） FPGA資源使用效率優化。

　　1） 算法優化

　　算法優化可分為兩個層次說明：實現結構和實現方法

　　首先肯定需要設計一種最優化的算法實現結構，設計一種最優化的結構，使資源占用達到最少，當然功耗也能降到最低，但是還需要保證性能，是FPGA設計在面積和速度上都能兼顧。比如在選擇采用流水線結構還是狀態機結構時，流水線結構同一時間所有的狀態都在持續工作，而狀態機結構只有一個狀態是使能的，顯而易見流水線結構的功耗更多，但其數據吞吐率和系統性能更優，因此需要合理選其一，使系統能在面積和速度之間得到平衡；

　　另一個層面是具體的實現方法，設計中所有吸收功耗的信號當中，時鐘是罪魁禍?zhǔn)?。雖然時鐘可能運行在 100 MHz，但從該時鐘派生出的信號卻通常運行在主時鐘頻率的較小分量（通常為 12%～15%）。此外，時鐘的扇出一般也比較高。這兩個因素顯示，為了降低功耗，應當認真研究時鐘。 首先，如果設計的某個部分可以處于非活動狀態，則可以考慮禁止時鐘樹翻轉，而不是使用時鐘使能。時鐘使能將阻止寄存器不必要的翻轉，但時鐘樹仍然會翻轉，消耗功率。其次，隔離時鐘以使用最少數量的信號區。不使用的時鐘樹信號區不會翻轉，從而減輕該時鐘網絡的負載。

　　2） 資源使用效率優化

　　資源使用效率優化是介紹一些在使用FPGA內部的一些資源如BRAM，DSP48E1時，可以優化功耗的方法。FPGA動態功耗主要體現為存儲器、內部邏輯、時鐘、I/O消耗的功耗。

　　其中存儲器是功耗大戶，如xilinx FPGA中的存儲器單元Block RAM，因此在這邊主要介紹對BRAM的一些功耗優化方法。

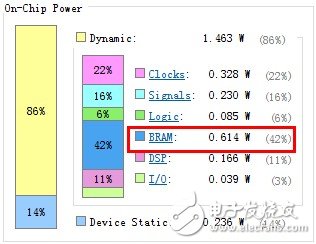

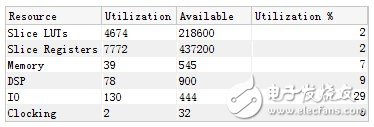

　　如圖5中實例，雖然BRAM只使用了7%，但是其功耗0.601W占了總設計的42%，因此優化BRAM的功耗能有效地減小FPGA的動態功耗。

　　圖5

　　下面介紹一下優化BRAM功耗的方法：

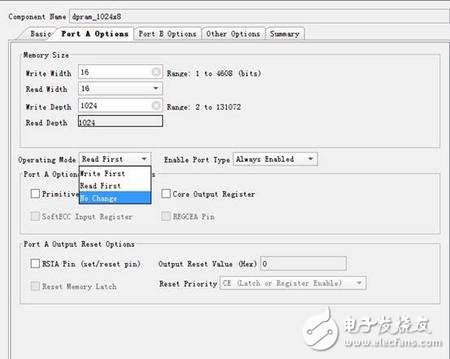

　　a） 使用“NO CHANGE”模式：在BRAM配置成True Dual Port時，需要選擇端口的操作模式：“Write First”，“Read First” or “NO CHANGE”，避免讀操作和寫操作產生沖突，如圖6所示；其中“NO CHANGE”表示BRAM不添加額外的邏輯防止讀寫沖突，因此能減少功耗，但是設計者需要保證程序運行時不會發生讀寫沖突。

　　圖6

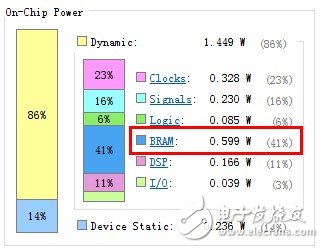

　　圖5中的功耗是設置成“Write First”時的，圖7中是設置成“NO CHANGE”后的功耗，BRAM的功耗從0.614W降到了0.599W，因?yàn)橹皇褂昧?%的BRAM，如果設計中使用了大量的BRAM，效果能更加明顯。

　　圖7

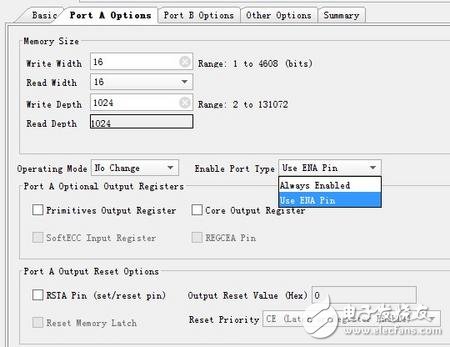

　　b） 控制“EN”信號：BRAM的端口中有clock enable信號，如圖8所示，在端口設置中可以將其使能，模塊例化時將其與讀/寫信號連接在一起，如此優化可以使BRAM在沒有讀/寫操作時停止工作，節省不必要的功耗。

　　圖8

　　如圖9所示為控制“EN”信號優化后的功耗情況，BRAM功耗降到了0.589W

　　圖9

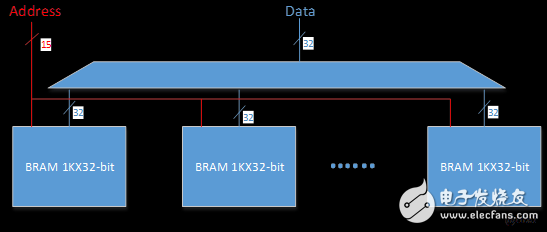

　　c） 拼深度：當設計中使用了大量的存儲器時，需要多塊BRAM拼接而成，如需要深度32K，寬度32-bit，32K*32Bit的存儲量，但是單塊BRAM如何配置是個問題？7 series FPGA中是36Kb 的BRAM，其中一般使用32Kb容量，因此可以配置成32K*1-bit或者1K*32-bit，多塊BRAM拼接時，前者是“拼寬度”（見圖10），后者是“拼深度”（見圖11）。兩種結構在工作時，“拼寬度”結構所有的BRAM需要同時進行讀寫操作；而“拼深度”結構只需要其中一塊BRAM進行讀寫，因此在需要低功耗的情況下采用“拼深度”結構，

　　注：“拼深度”結構需要額外的數據選擇邏輯，增加了邏輯層數，為了降低功耗即犧牲了面積又犧牲了性能。

　　圖10

　　圖11
