在C++中常用的復合數據類型，一種是結構體，另一種就是枚舉類型。

struct

對于struct來說，如果出現在頂層函數，并作為頂層函數參數的時候，struct里的scalar變量就會被映射scalar類型的端口，數組就會被映射為相應的memory端口。在實際使用中，建議預先把結構體在頭文件里聲明。對于結構體中的元素，Vivado hls里提供相應的data pack優化方式，這種優化方式分為兩種，即field_level 和struct_level。

兩者區別

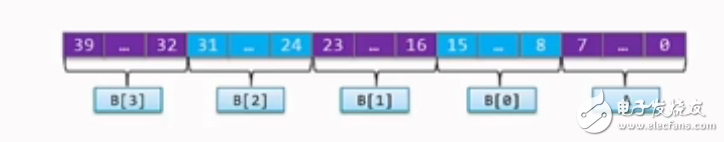

結構體里field_level所有元素的位寬必須以8 bits為邊界，比如說，一個變量為6 bits就必須擴展到8 bits，如果一個struct有五個元素，每個元素6 bits，每個元素擴展到8 bits，此時總位寬就會被擴展為40 bits。而struct_level不改變每個元素的實際位寬，但是對于封裝后的總位寬要以8 bits為邊界，比如說，上面的·總位寬就會被擴展到32 bits。

?

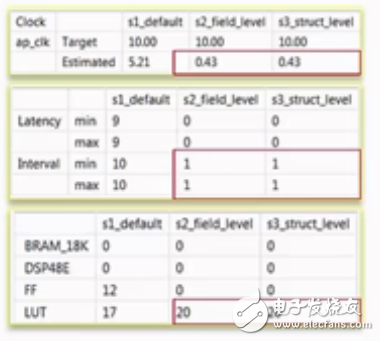

注意：比較這兩種類型的data pack優化方式，會發現兩者的clock，latency和interval，以及資源利用率都是一致的。data pack可以降低latency和interval，提高數據的吞吐率，這是因為這里data pack對for循環進行展開。

?

Enum

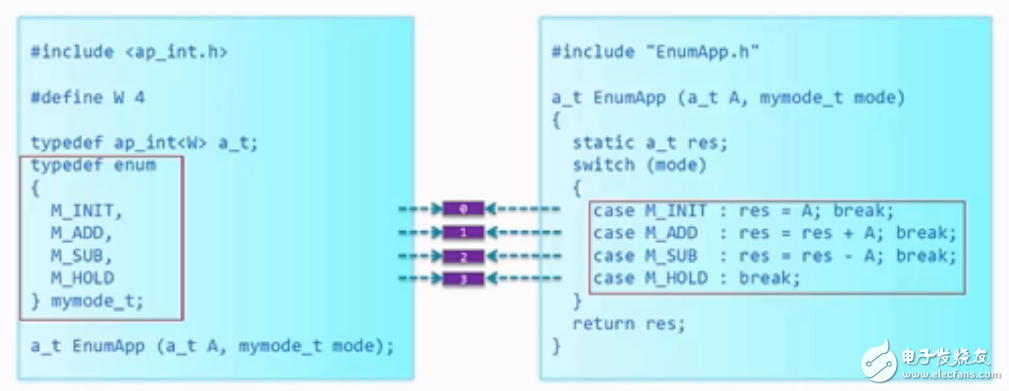

Enumerated Type是將一個數值定義為一個符號常量，需要用到關鍵字enum。枚舉類型的元素會被自動的分配到一個整數，其中起始值為0，后面依次加1。這樣是為了提高代碼的可讀性。

?

總結

Vivado hls既支持結構體，也支持枚舉類型，這兩種類型都可以作為接口出現在頂層函數。如果結構體出現在頂層函數，可以通過field_level 和struct_level進行封裝，如果枚舉類型作為接口出現在頂層函數，它實際上是整數，vivado會自動推斷相應mode的數據位寬。
