FPGA技術允許在靈活的設計環境內開發特別的硬件結構。相比微處理器和DSP處理器的標準結構來說，F(xiàn)PGA的這項特點給設計者有了很大的自由度，這是因為它能建立特別的硬件結構，如此去匹配一系列控制性能和實施局限的要求。因此，考慮到為了給保護所有有潛力算法的平行性而樹立榜樣，這些專用結構均是建立在完美算法的基礎之上設計的，而此算法是匹配控制算法和最終硬件的實現。然而，在很多情況下，基于FPGA的控制結構的設計太直接且需要設計者掌握幾門不同的知識（如微電子學、控制學以及電機學等理論），這一要求尤其表現在如電機驅動中的復雜控制算法結構。如此自然導致很多設計者更喜歡去選擇DSP的標準處理方案。因此，為了使控制算法的設計變得更好管理和削弱直接性，設計者必須得嚴格遵守一套步驟和規則，即一種有效的設計方法。這種方法的主要特征是供許多現成設計所通用，實現消耗資源和目標元件的最佳化，同時兼顧控制性能，最后，還能縮短開發時間。幾位學者已經提出了一種引眾人關注的設計方法[22]-[26]，而這些都是建立在可重復利用的友善開發步驟的基礎之上。這將在下面一幅圖片中表示出來，這些計劃方案的特別之處寓于既成事實的設計之中，但卻總讓人懷疑控制工程師為何不是一個微電子學專家。原因是占極其重要作用的設計步驟在Matlab-Simulink友好的設計環境下成功地實現了。然而，另外的關鍵問題卻是去考慮控制性能，因此，最終的硬件結構需要最佳優化。因此，使用Matlab并不意味著極高速硬件描述語言（VHDL）[27]代碼在主要的FPGA制造商提供的建議工具箱下能夠自動生成，這是考慮到一系列資源的消耗問題而不得不采用非最優化方案。因此，為了建議合適的方案，設計者不得不用VHDL代碼描述他自己的算法結構，但是他需要在A3[28]技術大力的幫助下才能完成。眾所周知，這種A3技術是平衡兩種相反需要的方法，換句話說：1)有好的方法對非專業的設計者不能造成威脅；2）考慮到控制性能的需要，必然導致設計者在設計過程中花費很大的努力心血，然而必須陳述設計方法的主要步驟。

控制算法的模塊劃分

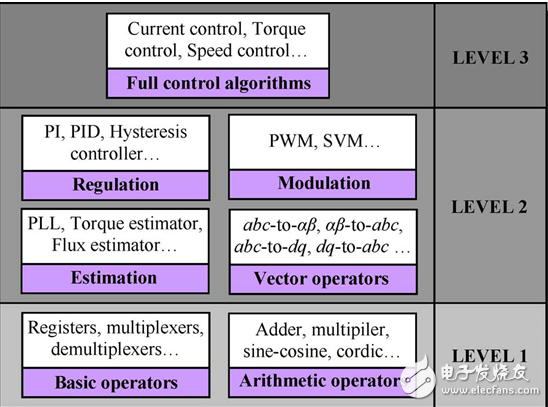

在復雜的控制算法中，這個步驟是至關重要的。它的主要目的是縮短設計周期，即“上市時間”。它內容包括即是把整個控制算法劃分成一些較小的子模塊，而這些子模塊是容易開發且具有某一定功能意義的。這些可以被幾個可重復利用且獨立的模塊如校準器、調制器、評估器和矢量操作器按照層級和規范性概念來鑒別認定[5]。層級概念通常是指劃分一個大規模且復雜的設計成一些更便于管理的子模塊，而規范性概念的目的是最大化的利用現有的設計模塊。然而，與此同時，設計者不得不檢查已選擇的算法——模塊化分離——以滿足集成規范。這一規范要求在目標器件的硬件資源條件受到限制條件下必須執行某些過程。接下來為了此目的講述一個最優化程序計劃[28]，它將使硬件資源的使用率大大降低。盡管每個模塊都是獨立地申請，但是這些模塊的數目卻不少，故考慮到硬件資源的消耗問題，整個模塊的性能水平就會降低。因此，如果硬件配置達不到要求，那么盡管減少了一些可利用的現場設計模塊，設計者也必須減少模塊的數目。不同的可重復利用的模塊有著不同程度的抽象概念，因而能夠被提出而加入到電子系統的控制庫。這個庫盡管有用但是還在建設當中[29]，如圖12所示，它主要由三個不同等級水平組成。據筆者經驗可知，這三個不同等級的模塊能充分展示電子控制系統的不同功能。最高和最低等級的模塊包括微粒操作器如寄存器和算法操作器（加法器、乘法器等）。而中間等級的模塊包括電子控制系統中最常用功能的模塊，如連續PI控制器，PWM，矢量變換等，這些模塊使用第一等級的操作器搭建而成。最后，整個控制算法組成庫中第三或者最高等級水平的模塊。

?[22]Y.A.Chapuis,J.P.Blonde,and F.Braun,“FPGA implementation by modular design reuse mode to optimize hardware architecture and performance of ac motor controller algorithm,”in Proc.EPE-PEMC Conf.,Sep.2004,pp.134–142,CD-ROM.[23]T.Riesgo,Y.Torroja,and E.de la Torre,“Design methodologies based on hardware description languages,”IEEE.Trans.Ind.Electron.,vol.46, no.1,pp.3–12,Feb.1999.[24]M.Cirstea,“Electronic systems integrated modelling and optimized digital controller prototyping—A novel(HDL)approach,”IEEE Ind.Electron. Soc.Newslett., vol.52, no.3,pp.11–13,Sep.2005.[25]L.Charaabi,E.Monmasson,and I.Slama-Belkhodja,“Presentation of an efficient design methodology to develop IP-core functions for control systems:Application to the design of an antiwindup PI controller,” in Proc.IEEE IECON,Seville, Spain,Nov. 2002,pp.1942–1947,CD-ROM.[26]J.C.G.Pimentel and H.Le-Huy,“A VHDL-based methodology to develop high performance servo drivers,”in Conf.Rec.IEEE IAS Annu.Meeting, Rome,Italy,Oct. 2000,pp.1505–1512.[27]D.L.Perry,VHDL.New York:McGraw-Hill,2004.[28]T.Grandpierre,C.Lavarenne,and Y.Sorel,“Optimized rapid prototyping for real-time embedded heterogeneous multiprocessor,” in Proc.CODES, Rome,Italy,May 1999, CD-ROM.[29]M.-W.Naouar et al.,IP-Cores Library.[Online].Available: u-cergy. fr/etud/ufr/composan/iupge/IP_cores/index.htm
