由于基于LUT 的FPGA 具有很高的集成度，其器件密度從數萬門到數千萬門不等，可以完成極其復雜的時序與邏輯組合邏輯電路功能，所以適用于高速、高密度的高端數字邏輯電路設計領域。其組成部分主要有可編程輸入/ 輸出單元、基本可編程邏輯單元、內嵌SRAM、豐富的布線資源、底層嵌入功能單元、內嵌專用單元等，主要設計和生產廠家有賽靈思、Altera、Lattice、Actel、Atmel 和QuickLogic 等公司，其中最大的是美國賽靈思公司，占有可編程市場50% 以上的市場份額，比其他所有競爭對手市場份額的總和還多。

FPGA 是由存放在片內RAM 中的程序來設置其工作狀態的，因此，工作時需要對片內的RAM 進行編程。用戶可以根據不同的配置模式，采用不同的編程方式。

加電時，F(xiàn)PGA 芯片將EPROM 中數據讀入片內編程RAM 中，配置完成后，F(xiàn)PGA 進入工作狀態。掉電后，F(xiàn)PGA 恢復成白片，內部邏輯關系消失，因此，F(xiàn)PGA 能夠反復使用。FPGA 的編程無須專用的FPGA 編程器，只須用通用的EPROM、PROM 編程器即可。這樣，同一片F(xiàn)PGA，不同的編程數據，可以產生不同的電路功能。因此，F(xiàn)PGA 的使用非常靈活。

如前所述，F(xiàn)PGA 是由存放在片內的RAM 來設置其工作狀態的，因此工作時需要對片內RAM 進行編程。用戶可根據不同的配置模式，采用不同的編程方式。Xilinx FPGA 的常用配置模式有5 類：主串模式、從串模式、Select MAP 模式、Desktop 配置和直接SPI 配置。

目前，F(xiàn)PGA 市場占有率最高的兩大公司賽靈思公司和Altera 生產的FPGA 都是基于SRAM 工藝的，需要在使用時外接一個片外存儲器以保存程序。上電時，F(xiàn)PGA 將外部存儲器中的數據讀入片內RAM，完成配置后，進入工作狀態；掉電后FPGA 恢復為白片，內部邏輯消失。這樣FPGA 不僅能反復使用，還無需專門的FPGA編程器，只需通用的PROM、PROM 編程器即可。Actel、QuickLogic 等公司還提供反熔絲技術的FPGA，具有抗輻射、耐高低溫、低功耗和速度快等優點，在軍品和航空航天領域中應用較多，但這種FPGA 不能重復擦寫，開發初期比較麻煩，費用也比較昂貴。Lattice 是ISP 技術的發明者，在小規模PLD 應用上有一定的特色。早期的賽靈思公司產品一般不涉及軍品和宇航級市場，但目前已經有多款產品進入該類領域。

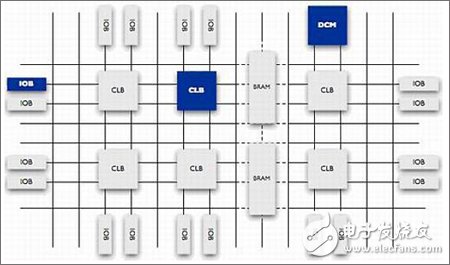

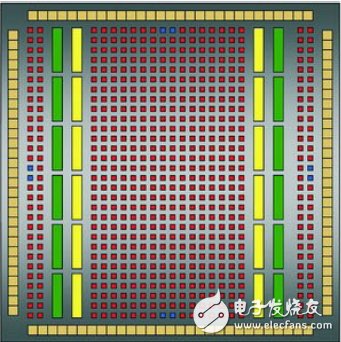

FPGA 芯片結構目前主流的FPGA 仍是基于查找表技術的，已經遠遠超出了先前版本的基本性能，并且整合了常用功能( 如RAM、時鐘管理和DSP) 的硬核(ASIC 型) 模塊。如圖2-3 所示( 注：圖2-3 只是一個示意圖，實際上每一個系列的FPGA 都有其相應的內部結構)，F(xiàn)PGA 芯片主要由6 部分完成，分別為：可編程輸入輸出單元、基本可編程邏輯單元、完整的時鐘管理、嵌入塊式RAM、豐富的布線資源、內嵌的底層功能單元和內嵌專用硬件模塊。
