阿里云FaaS F2使用教程

阿里云虛擬化團隊異構計算和高性能計算團隊一直致力于將計算資源"平民化"；平民化這個詞我第一次是從高性能計算團隊何萬青老師那邊聽到的，他們在做的E-HPC就是要讓所有云上用戶都能夠瞬間擁有一個小型的超算集群，使得使用超算不再僅僅是一些超算中心和高校的特權；我們異構計算團隊則致力于將目前最快,最新的計算設備在云上提供給用戶，之前的產品為GPU云服務器EGS；大概半年前我們正式推出了FPGA云服務器FaaS；經過內測，公測，現在終于正式上線，用戶只需要開通白名單就可以和使用ECS虛擬機一樣使用FPGA資源了！

FaaS介紹

FaaS，全名FPGA as a Service，是一種在云上使用FPGA的方式；我們現在支持兩種不同的實例，分別為:

實例型號 FPGA型號
F1?intel A10?
F2?Xilinx ku115

F2從入門到放棄

準備
新建子帳號(可選)

建議用戶新建一個子帳號，并使用子帳號來操作阿里云資源，通過授權子帳號必要的權限，來保證安全！

1. 登陸阿里云RAM控制臺

2. 在左側邊欄位置選擇[用戶管理] -> [新建用戶]

3. 在彈出的創建用戶的表單中填寫:用戶名，顯示名，郵箱，電話等信息，**選中為該用戶自動生成AccessKey**，點擊確定

4. 在彈出的窗口中保存用戶的AK/AS，這里請一定要記住AK/AS，后續操作都會需要用到這個信息！

5. 至此，RAM子帳號已經創建好，接下來需要給該子帳號授權！

6. 在RAM控制臺里，選中左側的[用戶管理]標簽，可以看到剛剛新建的RAM子帳號，點擊[授權]按鈕，進行子帳號授權

7. 至少給該子帳號授予如下權限:AliyunOSSFullAccess, AliyunECSFullAccess, AliyunRAMFullAccess & AliyunSTSAssumeRoleAccess;選中后點擊確定即可

開通OSS，并創建一個專用的bucket

FaaS的鏡像相關操作依賴于阿里云OSS存儲，因此用戶必須開通OSS服務；同時我們建議用戶新建一個專有的bucket，用來存儲您自己的FPGA鏡像中間結果

開通OSS(如果已經開通請忽略這一步)

1. 登陸OSS售賣頁面，點擊立即開通

在華東1區新建一個bucket

建議用戶新建一個bucket，專門用于FaaS服務，因此這個bucket會對aliyun官方管理帳號開通讀寫權限，因此不建議用戶存儲和FaaS不相關內容；**請記住這個bucket名字，在后續操作中會經常用到**

1. 登陸OSS管理控制臺

2. 點擊左上方的"+"號，新建一個bucket

3. 在右側彈出的對話框中給這個bucket起一個名字，選擇區域為**華東1**，點擊確定

4. 可以在左側看到剛剛創建的bucket

購買

To 預算比較緊張，購買按量付費的用戶: 考慮到F2實例價格比普通ECS價格高一些，因此建議用戶在調試，編譯階段采用普通ECS；建議使用阿里云計算型實例，4核以上；在完成調試和編譯后，真正需要下載到FPGA里運行時，再購買F2實例；

1. 目前購買F2實例仍然需要開白名單，請用戶提工單(或者聯系阿里云BD)提供自己的阿里云帳號

2. 開通白名單后，在阿里云官網直接購買，請選擇華東1，可用區B，VPC網絡；F2目前支持**按量付費**和**包年包月**兩種售賣方式；實例規格請選擇**異構計算**，**FPGA計算型**

3. Xilinx的開發環境，我們準備了一個鏡像，用戶直接使用該鏡像創建實例即可；該鏡像后期會在鏡像市場免費提供給用戶，目前還只能通過共享鏡像的方式提供，因此用戶在選擇鏡像時，請選擇**共享鏡像**；如果在共享鏡像里看不到鏡像，需要提工單(或者聯系阿里云BD)

阿里云FaaS F2使用教程

F2 實例OpenCL開發最佳實踐

這里我們以使用普通計算型實例做編譯和仿真，以F2實例作為最終運行為例；當然，編譯和仿真也完全可以在F2實例上完成，這樣更簡單

編譯，仿真

對于按量用戶，建議使用更加便宜的普通ECS實例(建議使用計算型4核以上實例)進行編譯和仿真，因為這時候不需要真正使用到FPGA；購買普通ECS實例和購買F2實例類似，只是在選擇實例規格時，選擇型號不同，但是**依然要使用我們共享的鏡像**

1. 首先配置SDx環境 source /opt/Xilinx/SDx/2017.2/settings64.sh

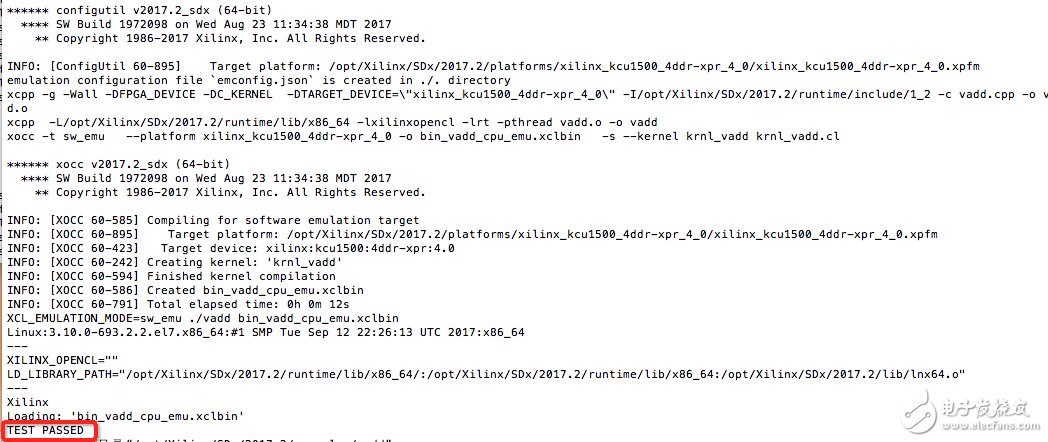

2. 運行SDx自帶demo:
cd /opt/Xilinx/SDx/2017.2/examples/vadd

查看在當前目錄下sdaccel.mk里面的platform（第60行）是否為
XDEVICE=xilinx_kcu1500_4ddr-xpr_4_0

改common.mk文件
vim ../common/common.mk

把第61行
CLCC_OPT += $(CLCC_OPT_LEVEL) ${DEVICE_REPO_OPT} --platform ${XDEVICE} -o ${XCLBIN} ${KERNEL_DEFS} ${KERNEL_INCS}

改成
CLCC_OPT += $(CLCC_OPT_LEVEL) ${DEVICE_REPO_OPT} --platform ${XDEVICE} -o ${XCLBIN} ${KERNEL_DEFS} ${KERNEL_INCS} --xp param:compiler.acceleratorBinaryContent=dcp
