摘 要： 以數字鎖相環ADF4351和Xilinx公司的Spartan-6系FPGA為主要元件設計了一個合成頻率源。重點討論了ADF4351的工作原理、兩者之間的SPI通信過程、電路板的設計過程，并給出了關鍵的控制代碼和性能測試結果。該頻率源具有結構簡單、成本低廉、代碼占用資源少、易于維護和升級等特點，在100~700 MHz的寬頻范圍內可輸出SFDR為40 dB左右的穩定波形。
?

0 引言

合成頻率源的研究始于上世紀70年代初，它具有頻率穩定度高、頻譜純、相位噪聲低等優點[1]，但由于技術難度高導致造價較為昂貴[2]。隨著集成VCO式的鎖相環芯片的出現，小型合成頻率源的設計成為可能。本文旨在以ADF4351和XC6SLX9為主要部件，以ADISimPLL和Xilinx ISE為輔助，設計一個簡便、低成本的合成頻率源。

1 鎖相環簡介

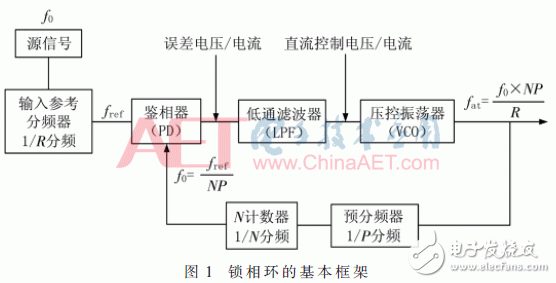

鎖相環（Phase-locked Loops，PLL）是以鑒相器（Phase Frequency Detector, PFD）和壓控振蕩器（Voltage-controlled Oscillator，VCO）為核心、對輸入信號進行變頻的一種負反饋系統。最常見的結構如圖1[3]。

圖中各信號之間的頻率關系為式(1)：

其中N為整數分頻器的數值，P為預分頻器的數值，R為參考分頻器的數值。

ADF4351是ADI公司制造的新款鎖相環，內置壓控振蕩器，頻率輸出頻率范圍為35~4 400 MHz，功率分為+5 dBm、+2 dBm、-1 dBm、-4 dBm四檔。

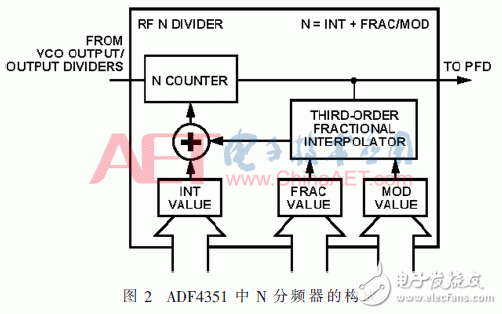

該鎖相環的N計數器由3部分構成：16位的整數分頻比INT、12位的小數模數MOD，以及12位的小數分頻的分子FRAC，如圖2所示。因此輸出信號頻率與輸入信號頻率的關系為式(2)：

式中的divider是輸出分頻器的值，可配置為1、2、4、8、16、32、64。

當FRAC被設置為0時，為整數分頻模式，輸出信號的分辨率是參考信號頻率fref的整數倍。當FRAC不為0時，則工作于小數分頻模式。

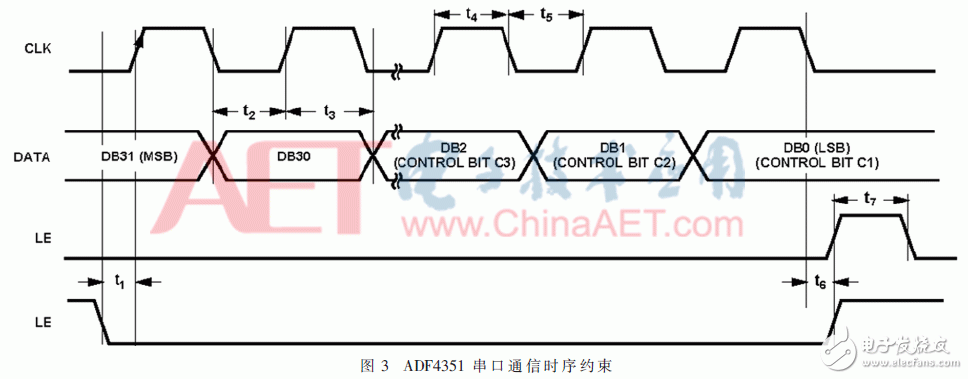

在通信方面，ADF4351的片內寄存器由三線式串行外設接口（Serial Peripheral Interface，SPI）進行控制，無奇偶校驗。時序圖如圖3。

信號LE用于控制SPI通信的通斷。DATA為待寫入數據。CLK為時鐘信號，芯片在時鐘上升沿將DATA中的數值按最高有效位（Most Significant Bit，MSB）優先的方式逐位寫入移位寄存器，寄存器的地址由DATA的最后3位決定。

ADF4351總共包含6個32位的寄存器，可以對各分頻器數值、輸出信號與輸入信號的相位差以及輸出信號功率等各項參數進行配置。

2 HDL代碼的設計

為使鎖相環輸出所需信號，必須保證SPI通信正常進行。ADF4351的時序圖中提供了7個關鍵的時間參數t1～t7，經過整理如圖4。

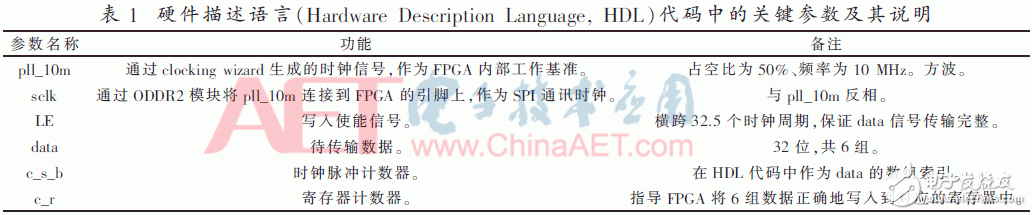

圖中的6個信號均由FPFA產生。設計參數如表1。

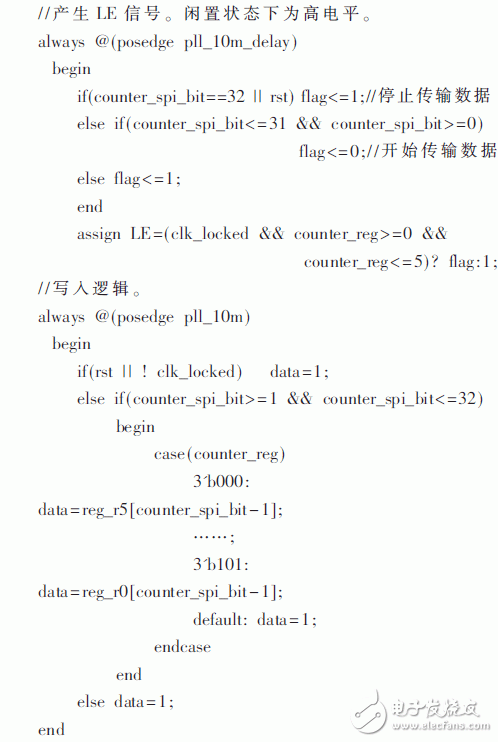

HDL代碼使用Verilog語言編寫，由兩個模塊構成，一個用于生成SPI通訊所用的信號，另一個用于執行時序邏輯。其中關鍵信號代碼如下：

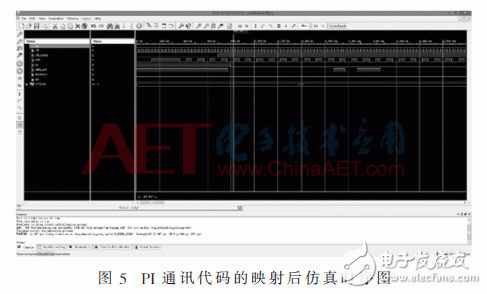

編寫test fixture文件對HDL代碼執行映射后仿真，得到的時序波形如圖5。

其中rst為復位引腳，clk_clocked為時鐘鎖相指示引腳。圖中的關鍵信號sclk、LE、data_out已滿足表1所給出的時序約束。

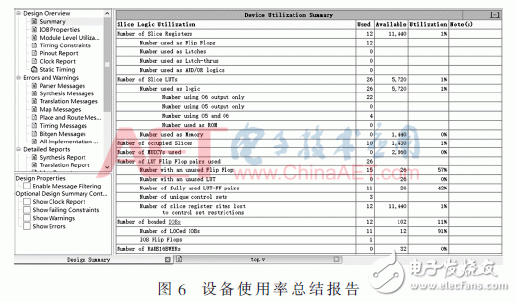

該代碼所占用的資源如圖6。

其中用于衡量FPGA性能指標的觸發器（Flip Flop，F(xiàn)F）和查找表（Look-Up Table，LUT）均只使用了1%，為代碼的維護和后續升級留下了足夠的余量。

3 電路設計
