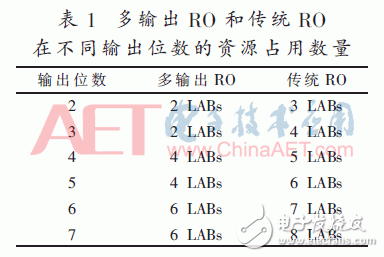

表1列出了不同輸出位數多輸出RO和傳統RO的芯片資源占用情況。第二列表示不同輸出位數下，一對多輸出ROs用以產生不同的輸出位的LAB占用數量。第三列表示傳統RO產生相對應的輸出位數所占用的LAB數量?？梢钥闯?，多輸出RO占用的芯片資源更少。例如，128位輸出需要65個兩位輸出ROs，占65個LAB，也可以由33個四位輸出ROs產生，占99個LAB， 但如果使用傳統的RO結構，則需要129年ROs，占129個LAB，所占的LAB數量是最多的。可以看出，多輸出RO在芯片資源利用率上具有很大的優勢。

2 動態配置過程模塊

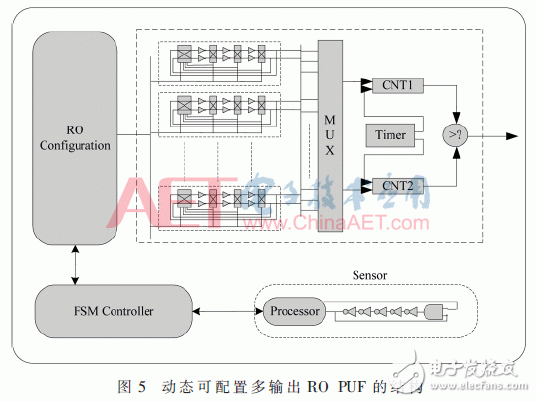

動態可配置多路輸出RO PUF的總體結構如圖5所示。N個兩位輸出的一對環形振蕩器（ROs）通過比較相鄰ROs的頻率生成2(N-1)個輸出位。傳感器由五級環形振蕩器構成，振蕩頻率與環境溫度和電源電壓成線性關系[6]。傳感器主要用于檢測芯片工作情況。為了可以根據環境情況動態調整相鄰振蕩器的結構，從而確保相鄰的ROs保持一個相對較大的頻率差，當環境溫度和工作電壓超過預先設定的閾值時，F(xiàn)SM控制器[7]啟動動態配置過程從而計算出在當前環境下的“最優配置向量”。因此，環境對輸出位的影響將降低，從而動態可配置多輸出RO PUF魯棒性得到提高。

“最優配置向量”不是簡單的產生最大的頻率差的向量。相反，它是由ROs的頻率差的分布來決定。對不同配置向量下所有的ROs的正頻率差進行求和。如果上一個ROs的正頻率差大于下一個ROs的正頻率差，表明上下兩對ROs的頻率差為正，選擇可使正頻率差最大的配置向量作為“最優配置向量”。相反，如果上一個ROs的正頻率差小于下一個ROs的正頻率差，選擇一個對應的負頻率差最大的配置向量作為“最優配置向量”，從而可以擴大上下頻率差的絕對值，進而提高比較精度。

3 實驗結果

對10個Xilinx Spartan XC3S1000 FPGA進行數據提取，數據通過快速單一鏈接（Fast Simple Link）接口傳輸?shù)組icroBlaze中進行處理。每個FPGA通過65個ROs產生128位的輸出。每個輸出測量50次。分別對傳統RO PUF、可配置RO PUF和動態可配置多輸出RO PUF進行數據分析。

RO PUF的平均片間漢明距離比例[8]可以表征同一類型PUF電路與其他個體的區分度。其計算方式如式(1)。

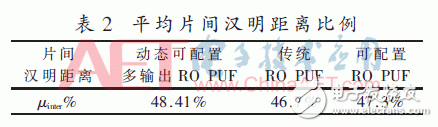

其中hij表示第i和第j個PUF電路產生的位輸出相應，k是FPGA的個數。提取數據后計算可得不同RO PUF的平均片間漢明距離比例如表2所示。

對比以上3種RO PUF對總的位數輸出相應的平均片間漢明距離比例結果可以看出，3種RO PUF的平均片間漢明距離比例都接近理想的50%,動態可配置多輸出RO PUF片間漢明距離比例最高。但3種RO PUF都表現出良好的唯一性。因此，3種RO PUF的輸出都可以作為每個芯片ID。

片內漢明距離可以描述PUF系統的魯棒性和可靠性，其計算如式（2）所示。

其中，M為不同工作環境的個數，hri表示在理想工作條件(25 ℃，1.2 V)下和第i種工作情況對比條件下的n位輸出響應。由于魯棒性和可靠性主要受環境溫度和電源電壓的影響。讓所使用的Xilinx FPGA分別工作在固定工作環境下和變化的工作環境下進行參數提取，分別對其片內漢明距離進行檢測。

(1)固定環境溫度和電源電壓情況下

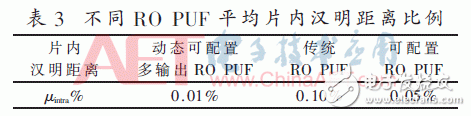

在30 ℃，1.2 V接近理想工作環境下進行參數提取，不同RO PUF結構的平均片內漢明距離如表3所示。

在接近FPGA標準工作條件下，測試誤差和片內噪聲是影響其魯棒性的主要因素[9]。由表可以看出，可配置RO PUF可以將該RO PUF對誤差和噪聲影響降至幾乎0。

(2)變化的環境溫度和電源電壓情況下

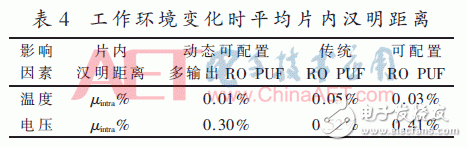

現實條件下，芯片的工作環境溫度和電源電壓總是在不斷的變化之中。因此，降低環境溫度和電源電壓對芯片ID提取的影響意義重大。表4列出環境溫度從-30 ℃變化到+70 ℃，電壓1.15 V變化到1.25 V時，3種RO PUF的平均片內漢明距離比例變化情況。雖然在溫度變化時，動態可配置RO PUF在ID提取上沒有很大優勢，但是電源電壓改變時,可配置多輸出RO PUF在位翻轉率最低，可更加精確地提取芯片ID。

4 結論

本文結合針對傳統RO PUF和可配置RO PUF輸出位數不足，占用芯片資源過多的現實情況，在可配置RO PUF的基礎上改進，提出了動態可配置多輸出RO PUF，在提高輸出位數和節約芯片資源的同時，還提高了系統的唯一性和魯棒性，進而可提高提取芯片ID的精度。對應用RO PUF進行芯片知識產權（IP核）保護意義重大。
