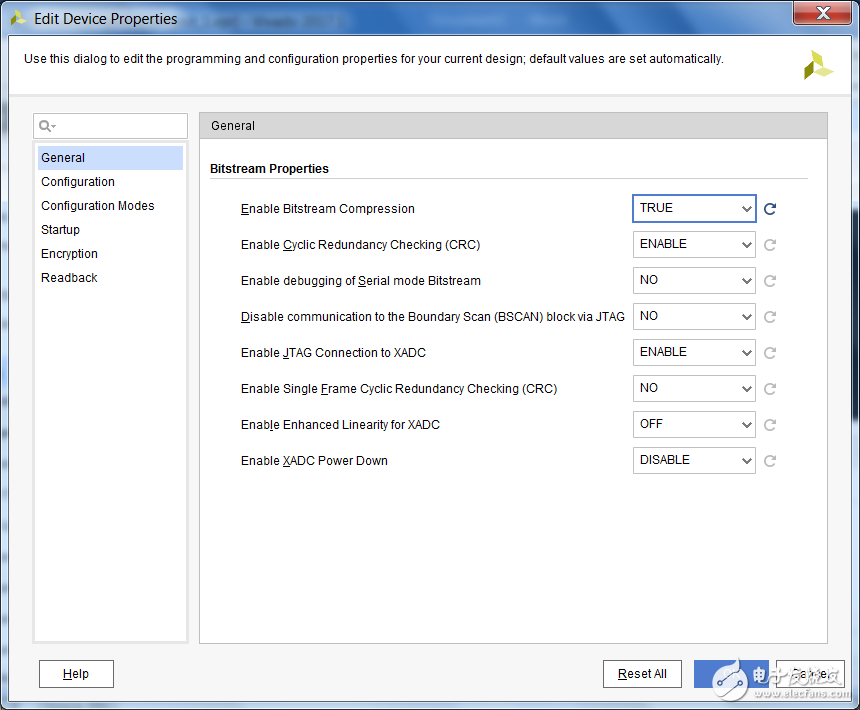

2.5 為了提高.bin文件的下載速度，需要設置Vivado使其允許對比特流進行壓縮。單擊主工具欄中的‘Tools’>單擊‘Edit Device Properties…’。在彈出窗口的General一項中，將‘Enable Bitstream Compression’設置為‘TRUE’。

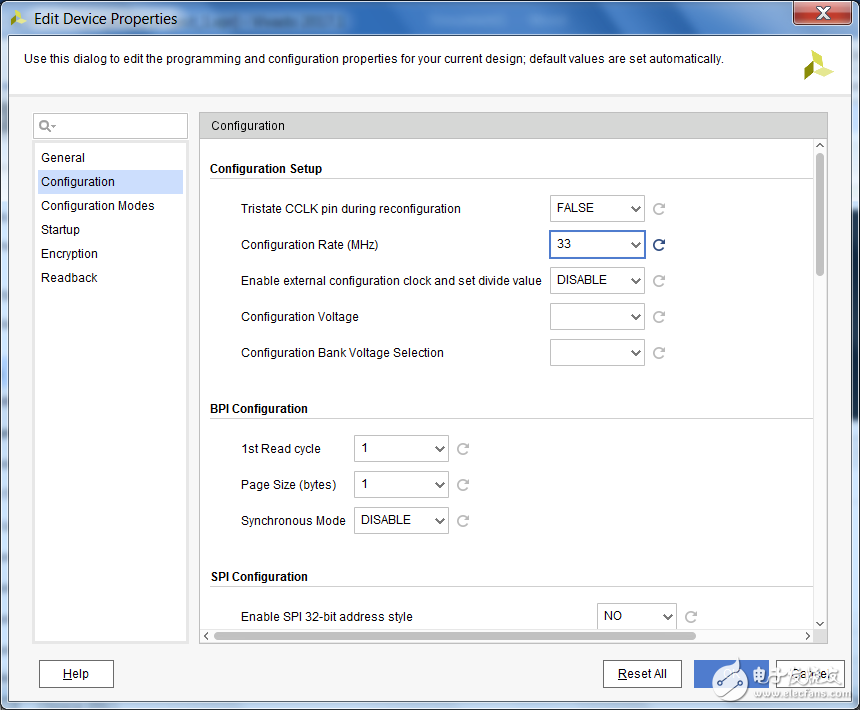

2.6 在Configuration一項中將‘Configuration Rate (MHz)’設置為33 MHz。

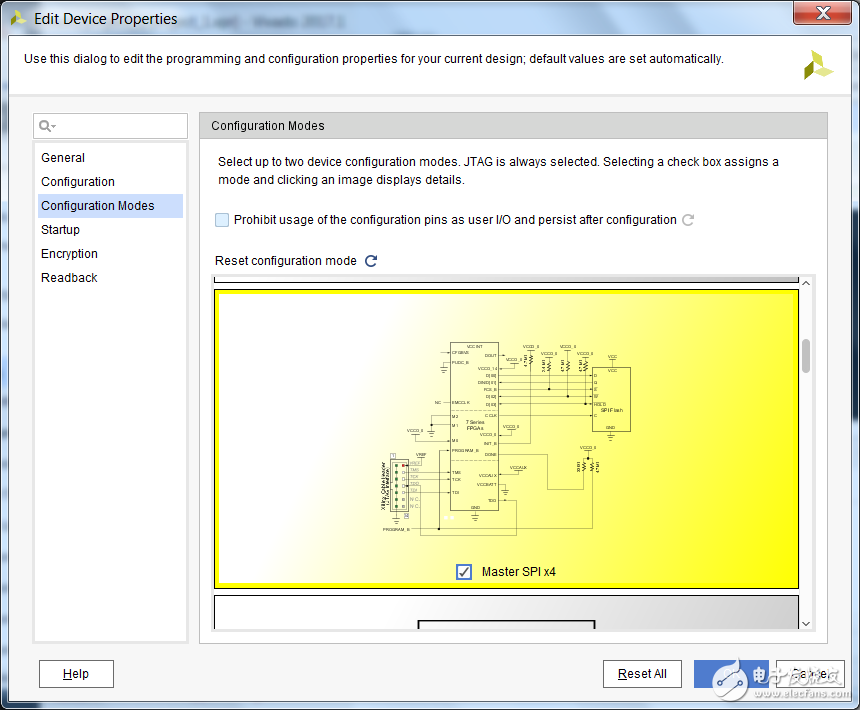

2.7 在Configuration Modes一項中勾選‘Master SPI x4’。單擊‘OK’。

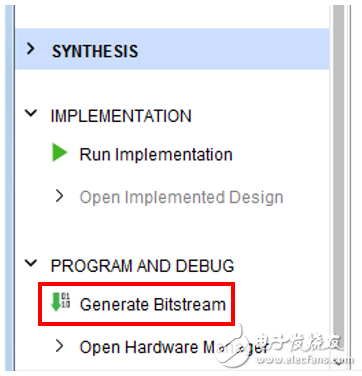

2.8 對之前的設置進行保存(Ctrl+S)。Vivado會提示需要更新約束文件，單擊‘OK’即可。在‘Flow Navigator’中展開‘Program and Debug’，單擊‘Generate Bitstream’。

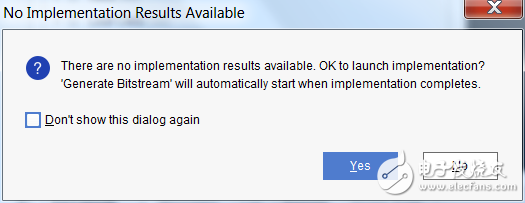

2.9 Vivado會提示還沒有對項目進行仿真實現(Implementation)，如下圖單擊‘Yes’，Vivado會先進行實現，然后生成比特流文件(.bit和.bin)，將文件保存在默認路徑下，單擊‘OK’。

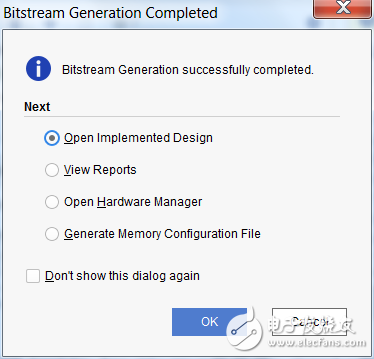

2.10 Vivado會開始生成.bit文件和.bin文件。完成后，會彈出如下窗口，我們可以選擇‘Open Implemented Design’查看實現的結果，或者選擇‘View Reports’查看完整的設計報告。

至此，我們已經完成了將工程項目下載到Basys3 FPGA開發板的準備工作。接下來，將分別介紹通過三種方式下載/配置Basys3 FPGA。

3. 通過JTAG下載/配置Basys3

JTAG是通過micro-USB端口和PC進行通信的，主要用于下載，調試和端口探測。這使得Basys3 不僅可以通過micro-USB端口供電，而且可以通過micro-USB端口進行下載和調試。

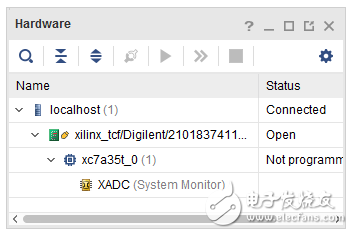

3.1 首先，將模式跳線JP1設置成JTAG模式，將Basys3通過micro-USB連接到PC的USB接口，打開電源。在‘Flow Navigator’中，單擊‘Open Target’，選擇‘Auto Connect’。在Hardware窗口中，我們可以看到Basys3 FPGA已經完成了和PC的連接。

3.2 單擊頂部綠色條中的‘Program device’或者‘Open Hardware Manager’中的相同選項。選擇之前生成.bit文件路徑，單擊‘Program’。

當Basys3 FPGA開發板右上角的DONE LED燈亮起時表示下載完成。在這個設計樣例中我們可以通過使用Basys3下方的撥碼開關來控制對應的LED燈。

4. 通過USB閃存設備下載/配置Basys3

需要注意的是，通過USB設備下載/配置Basys3只支持FAT32格式。而且USB設備必須是空白的，不能有其他文件或文件夾。我們可以通過以下步驟使用USB設備下載.bit文件到Basys3:

4.1 將模式跳線JP1設置成USB模式。

4.2 將U盤格式化成FAT32文件系統。

4.3 復制.bit文件(路徑 C:/Vivado/project_1/project_1.runs/impl_1/sw_led.bit)

4.4 粘貼.bit文件到USB設備的根目錄。

(注意：USB設備的根目錄中只能有此次需要下載.bit文件)

4.5 從PC安全移除USB設備并插入Basys3的USB接口。

4.6 通過micro-USB端口連接PC為Basys3提供電源。

4.7 打開Basys3電源，Basys3將立即從USB設備中下載.bit文件。

4.8 DONE LED燈亮起表示下載完成，可以進行調試。

5. 通過Quad SPI閃存下載/配置Basys3

Quad SPI閃存是一種非易失性的存儲介質，Basys3 FPGA芯片在每次啟動(上電)時都會讀取里面的內容。這就意味著B(niǎo)asys3只要通電就會自己從Quad SPI閃存中下載/配置，配置的速度非?？?，適用于已經完成的設計項目的最終展示或演示使用。Quad SPI閃存支持重復燒寫，下一次燒寫會擦除上一次燒寫的內容。通過Quad SPI閃存下載/配置Basys3僅支持.bin文件或.mcs文件，具體步驟如下：

5.1 將模式跳線JP1設置成QSPI模式。

5.2 在Hardware Manager窗口中的Hardware下右鍵已經連接的設備(xc7a35t_0)，選擇‘Add Configuration Memory Device…’

5.3 在彈出的窗口中搜索‘spansion’，選擇32位的設備(如下圖所示)。單擊‘OK’。彈出提示窗是否需要現在下載，單擊‘OK’。

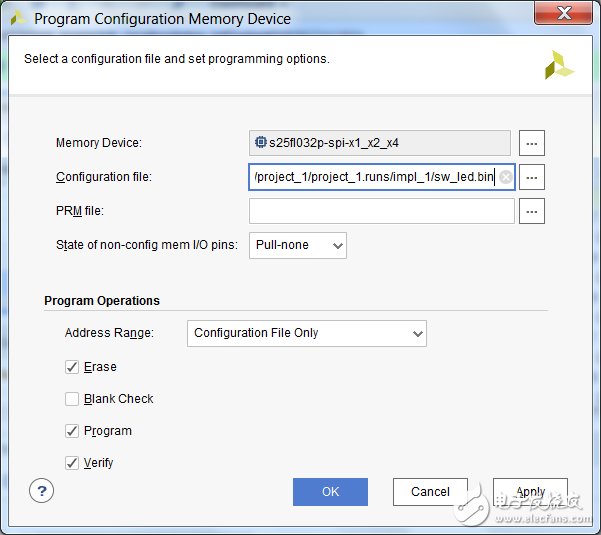

5.4 在Configuration file一欄中添加.bin文件，單擊‘OK’。

Vivado會開始擦除上一次燒寫在Quad SPI閃存中的配置文件，然后將新的配置文件(.bin文件)燒寫到閃存中，之后Basys3開發板只要通電就會自動從閃存中配置開發板。
