賽靈思（Xilinx）現在擁有的成本優化型All Programmable產品組合由四大系列組成：用于I/O優化的Spartan-6 FPGA，用于I/O優化并具備最高單位功耗性能的Spartan-7 FPGA，用于實現收發器優化和擁有最高DSP帶寬的Artix-7 FPGA，以及用于系統優化（可擴展處理器集成）的Zynq-7000 All Programmable SoC (基于Artix-7架構)。
?

可以說，這四個系列已經能實現多種應用領域的關鍵功能，所以如何為設計者找到自己適合的系列顯得非常重要。因此，賽靈思（Xilinx）的工程師給出了一段視頻進行講解和介紹。

怎樣選擇全可編程FPGA以及SOC器件系列

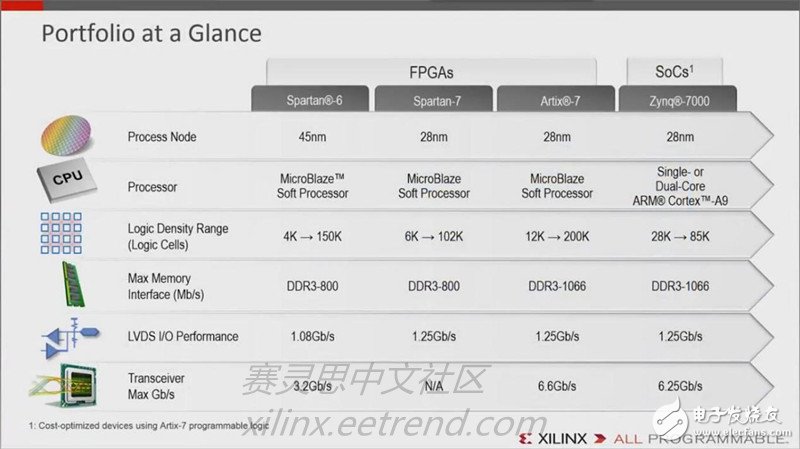

圖：4種系列比較

成本優化型All Programmable產品組合主要由四大系列組成，下面將分別進行介紹：

Spartan-6 FPGA

具有較高的I/O-邏輯和I/O-封裝比；800Mb/s DDR3接口；1080Mb/s LVDS I/O

支持睡眠模式和低功耗模式；基于用戶的關斷/喚醒；電壓擴展功能

具有硬化的DDR控制器、PCIe、焊線封裝、針對2個PCB層而優化

Spartan-6 FPGA是目前賽靈思（Xilinx）出貨量非常大的一個系列，應用前景非常廣泛，目前已經廣泛使用在全高清智能數字標示、工業網絡、車載網絡及連接功能、高分辨率視頻和圖形等多個領域，應用45nm工藝也使得該系列成為成本相對最低的一個系列，性?xún)r(jià)比極高。

Spartan-7 FPGA

具有多達400個I/O；100000個邏輯單元；支持800Mb/s DDR3；具有1.25Gbs LVDS傳輸速率；獨有的28nm 8x8mm封裝

功耗是Spartan-6的一半；具有功率分檔，電壓擴展功能；采用Vivado設計工具能實現同類最佳的結果性能

是成本最低的7系列產品；集成了模擬混合信號；針對2個PCB層進行優化

Spartan-7 FPGA采用28nm工藝，其功耗只有上一代的一半，而性能提升了30%，LVDS帶寬達到了1.25Gbs，可與業界廣泛的All Programmable產品自由擴展。廣泛應用于機器視覺接口連接、單軸電機控制、面向V2X應用的加密引擎、自適應LED照明系統、汽車數據格式/標準轉換等領域。具有低成本、低功耗卻高性能的極大優勢。

Artix-7 FPGA

具有較高的I/O-邏輯和I/O-封裝比；支持1066Mb/s DDR3；具有1.25Gbs LVDS傳輸速率；

具有最高的DSP-邏輯比；在628MHz頻率下具有同類最佳的DSP FMAX；高效的25x18寬乘法器

集成式PCIe Gen2、集成的模擬混合信號、低成本10x10封裝

Artix-7 FPGA相對于Spartan系列在功能上有很大的提升，其核心優勢在于高達6.6Gb/s的收發器速度以及最高 DSP 帶寬，可連接USB3.0等高速傳輸設備。目前在低成本超聲波、可編程邏輯控制器、軟件定義無線電、多協議機器視覺等領域應用的非常廣泛。對于要求DSP-邏輯混合、增強視頻和圖像質量并實現波形處理等功能的開發者可以考慮這一款FPGA。目前最新推出了Artix-7 A12T和Artix-7 A25T兩款。

Zynq-7000 SoC

基于ARM的可擴展平臺、集成單核或雙核ARM Cortex -A9、可擴展的FPGA邏輯密度

具有廣泛的OS支持、熟悉的嵌入式工具、豐富的開發板與套件

產品組合中的最高集成度、低成本的入門級 ARM SoC、軟硬件現場升級

Zynq-7000 SoC內部集成了單核或者雙核ARM Cortex-A9 APU、1GB DDR3內存、可編程邏輯（PL）和多種外設控制器，所以可以完美的實現在ARM中的軟件實現，并且還擁有云分析和云連接等功能，目前在機器視覺、多軸馬達控制、多攝像頭駕駛員輔助平臺、基于以太網的回傳解決方案、監視器和投影儀、多功能打印機、視頻監視系統等領域應用非常廣泛。

設計工具

Spartan-6 FPGA目前可以在Centos、Win10上采用ISE系統進行設計和編譯，同時，可以使用Vivado HLx 設計套件完成Spartan-7 FPGA、Artix-7 FPGA、Zynq-7000等設計，語言選擇也非常廣泛，包含C++、C、OpenCL等。同時使用SDx系列也能在更高層次進行編程。 賽靈思（Xilinx）還集成了World Wide Ecosystem，可供設計者學習。

總結

賽靈思（Xilinx）公司推出的四個系列已經能實現多種應用領域的關鍵功能，并且同時提供了ISE設計套件、Vivado HLx 設計套件、SDx系列等多種工具。極大的方便了設計者挑選最適用的器件，并且能最便捷、最低成本的完成設計，提高設計效率和設計成果。相信在智能化的時代，F(xiàn)PGA設計人員也能更智能、更便捷、擁有更多優異的成果。
