本教程介紹了數組和簇?cái)?shù)據類型，以及創建和使用數組和簇的方法。

數組由元素和維度構成，可以是輸入控件或顯示控件，但不能同時包含輸入控件和顯示控件。 元素是數組中包含的數據或值。 維度是數組的長度、高度或深度。 數組適用于使用一組同類數據集或需要存儲重復計算歷史時。

數組中的元素是有序的， 數組中的每個元素都有一個對應的索引值，通過數組索引可訪問數組中的某個特定元素。 NI LabVIEW軟件中的數組索引從0開始。 也就是說，如果一維(1D)數組包含n個元素，那么索引范圍就是0～n – 1，其中索引0指向數組中的第一個元素，索引n – 1指向數組中的最后一個元素。

簇可以將混合類型的數據集合在一起。 LabVIEW錯誤簇就是一個常見的簇，它包含一個布爾值、一個數值以及一個字符串。 簇類似于文本編程語言中的記錄或者結構體。

與數組相似，簇也可以是輸入控件或顯示控件，但不能同時包含輸入控件和顯示控件。 簇和數組的不同之處在于特定簇的大小是固定的，而特定數組的大小可以變化。 同時，簇可以包含多種數據類型，但數組只能包含一種數據類型。

創建數組輸入控件和顯示控件
要在LabVIEW中創建數組，必須在前面板上放置一個數組，并在數組內放置一個元素（如數值、布爾或波形輸入控件或顯示控件）。

1. 新建一個VI。

2. 右鍵單擊前面板，顯示控件選板。

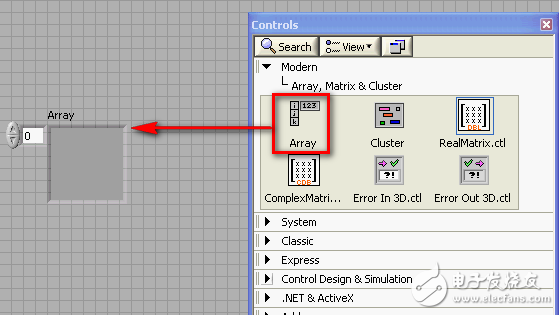

3. 在控件選板上，瀏覽新式?數組、矩陣與簇并將數組拖曳至前面板。

?

4. 在控件選板上，瀏覽新式?數值，拖曳并放置一個數值顯示控件至數組內。

?

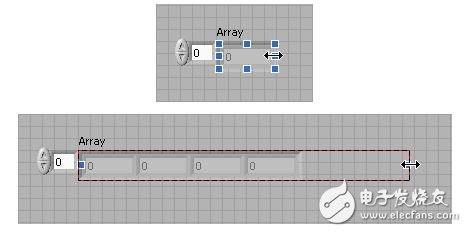

5. 將鼠標懸浮于數組上方，拖曳數組右側可展開數組并顯示多個元素。

?

上述步驟介紹了創建一維數組的方法。 而二維數組則是以網格或矩陣的方式存儲元素。 二維數組中的每個元素都包含兩個對應的索引值：行索引和列索引。 與一維數組相同，二維數組的行索引和列索引也是從0開始的。

創建二維數組前，必須先創建一個一維數組，然后增加其維度。 現在返回到之前創建的一維數組。

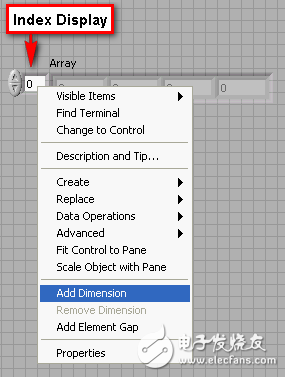

1. 在前面板上右鍵單擊索引顯示并從快捷菜單中選擇添加維度。

?

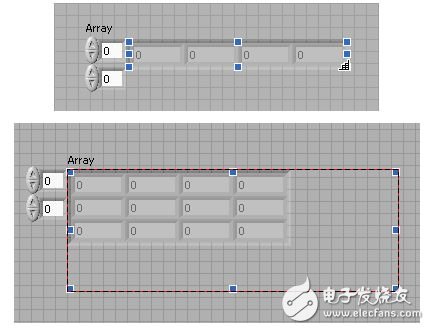

2. 將鼠標懸浮于數組上方，拖曳數組的一個角可展開數組并顯示多行和多列。

?

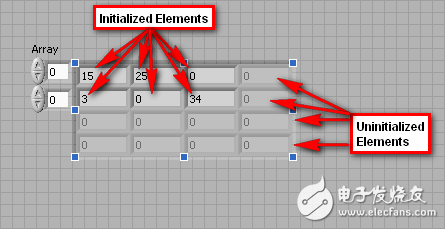

至此，創建數組的數值元素均顯示為灰色的0。 灰色數組元素表示元素未被初始化。 單擊元素內部，將灰色0替換為需要的數字，可初始化元素。

?

元素可初始化為任何選擇的值。 元素值無需統一，如上圖所示。

創建數組常量
數組常量用于存儲常量數據或用于同另一個數組進行比較。

1. 右鍵單擊程序框圖，顯示函數選板。

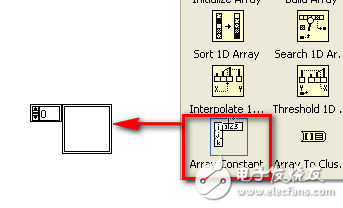

2. 在函數選板上，瀏覽編程?數組并將數組常量拖曳至程序框圖。

?

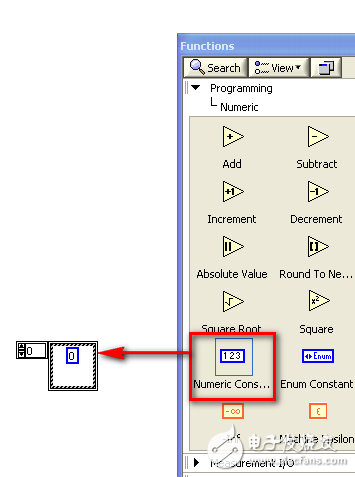

3. 在函數選板上，瀏覽編程?數值并將數值常量拖曳至“數組常量”。

?

4. 重新調整數組常量大小并初始化一些元素。

?

數組輸入/輸出
如果將數組連線到For循環的輸入端，通過自動索引功能，LabVIEW可將For循環計數接線端自動設置為數組大小。 右鍵單擊連線至數組的循環隧道，選擇啟用索引（禁用索引）。

如啟用了自動索引，F(xiàn)or循環的每次迭代傳遞數組中對應的元素。

連線值作為For循環的輸出時，啟用自動索引會輸出一個數組。 數組大小與For循環執行的迭代次數相同，數組包含F(xiàn)or循環的輸出值。

1. 新建一個VI。 瀏覽文件?新建VI。
