簡介
現代直接數字頻率合成器(DDS)通常利用累加器和數字頻率調諧字(FTW)在累加器輸出端產生周期性的N位數字斜坡(見圖1)。此數字斜坡可依據公式1定義DDS的輸出頻率(fO)，其中fS為DDS采樣速率(或系統時鐘頻率)。

DDS給定時，組成FTW的位數(N)定義了fO的最小可能變化，這發生在FTW值僅更改最低有效位(LSB)時。也就是說，F(xiàn)TW中的1 LSB變化定義了DDS的調諧分辨率。例如，N = 32的DDS的調諧分辨率高于N = 24的DDS。為了證實DDS的極佳調諧能力，以AD9912為例，N = 48產生的調諧分辨率為1/248(即1/281,474,976,710,656)。事實上，fS= 1 GHz時，AD9912產生的頻率調諧分辨率約為3.6 μHz(0.0000036 Hz)。

若DDS的FTW為N位，細看圖1可知，累加器輸出端的位數(N)和角度轉幅度模塊輸入端的位數(P)之間存在明顯的差異，即P ≤ N。這種差異會導致DDS輸出頻譜中出現相位截?cái)嚯s散。

知道給定DDS的P值對預測相位截?cái)嚯s散非常重要。本應用筆記介紹了一種用于計算特定相位截?cái)嚯s散的頻率和幅度的方法，尤其適合給定FTW的主相位截?cái)?PPT)。

?

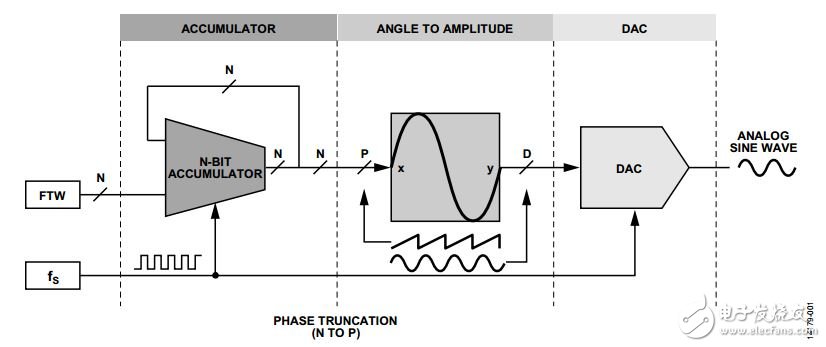

圖1. DDS功能框圖

相位截?cái)?/h2>

累加器和FTW組成DDS的頻率控制元件。但是，除了頻率控制元件外，DDS還具有將N位累加器輸出從相位值轉換為幅度值的角度轉幅度模塊。角度轉幅度模塊占據了DDS數字電路的很大一部分。因此，通過增大N來提高DDS的調諧分辨率會大幅增加角度轉幅度模塊所需的電路數。同樣，將所有N位相位信息轉換為幅度不太實際。如圖1所示，實際DDS使用累加器位的子集進行相位幅度轉換，即P最高有效位(MSB)。這種位截?cái)鄷?huì)大幅減少角度轉幅度模塊所需的電路數。但代價是需要在DDS輸出端引入可能的頻譜偽像(具體而言就是相位截?cái)嚯s散)。

相位截?cái)嚯s散

根據定義，按P = N設計的DDS沒有相位截?cái)?。因此，其輸出頻譜中沒有相位截?cái)嚯s散。但是在實際DDS中，P < N，這會產生相位截?cái)唷?/p>

有三類相位截?cái)嚯s散：一階、二階和三階。這幾個分類源于DDS中相位幅度轉換器和數模轉換器(DAC)的級聯組合的頻譜特性。圖2結合圖形說明將傅里葉變換技術應用于角度轉幅度模塊(帶P位相位輸入)和呈現諧波失真的非理想DAC所產生的譜線。一般而言，頻譜由2P個頻率構成，指數范圍為0至2P ? 1，分類詳情如表1。

?

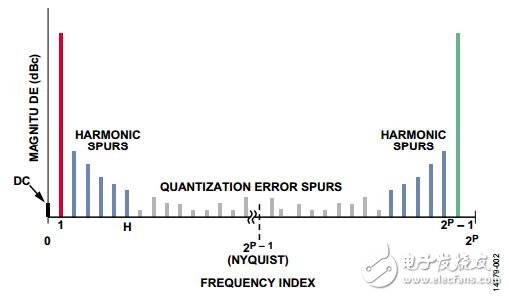

圖2. 角度轉幅度模塊和DAC的頻譜特性

主相位截?cái)?PPT)雜散

每階(一階、二階和三階)的許多相位截?cái)嚯s散可能在DDS的輸出頻譜中出現，具體取決于FTW的特定值。本應用筆記重點介紹最大的一階雜散，即PPT雜散。

由于DDS輸出是從相位采樣生成波形的結果(即累加器輸出)，因此DDS輸出頻譜遵循奈奎斯特采樣理論的規則。輸出頻譜顯示為兩個完全相同的頻譜，每個頻譜跨越采樣頻率(fS)一半的頻率范圍。這兩個頻譜是彼此的鏡像，反映奈奎斯特頻率(fS/2)。同樣，PPT雜散將其自身表示為兩個雜散。一個PPT雜散出現在0 Hz和fS/2之間，另一個作為其鏡像出現在fS/2和fS之間。

請注意，盡管兩個PPT雜散是最大的一階相位截?cái)嚯s散，但整體而言，這些雜散可能不是最大的相位截?cái)嚯s散。由于相位截?cái)嚯s散在DDS輸出頻譜中的分配機制，部分二階相位截?cái)嚯s散的幅度可能大于PPT雜散。

我們無法預測二階或三階相位截?cái)嚯s散的幅度。二階相位截?cái)嚯s散幅度取決于DAC的諧波失真特性，這些特性因器件而異。三階相位截?cái)嚯s散幅度與量化誤差相關，而量化誤差基本上是隨機的。

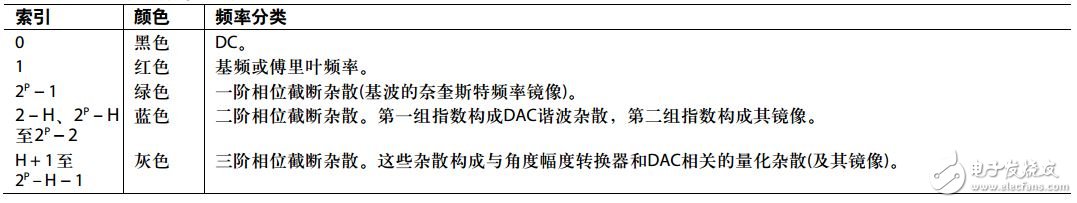

表1. 圖2中顯示的頻率分類

?

?

最右側的非零位
計算PPT雜散的幅度和頻率位置需要知道以下參數：
? DDS采樣速率(fS)
? 兩個DDS參數：N和P
? FTW的特定值

對于給定應用，N和P固定，fS通常為恒定值。相反，F(xiàn)TW完全可變，控制fO的值(詳見公式1)。FTW的值不僅控制DDS輸出頻譜中fO的位置，而且控制相位截?cái)嚯s散的位置。事實上，對于DDS輸出頻譜，給定FTW的最重要特性是以二進制形式表示時的尾隨零數量。尾隨零數量定義了重要參數L，即FTW最右側非零位的位置。
