此為新Red Pitaya用家而寫的簡易說明書。

一、 設置:

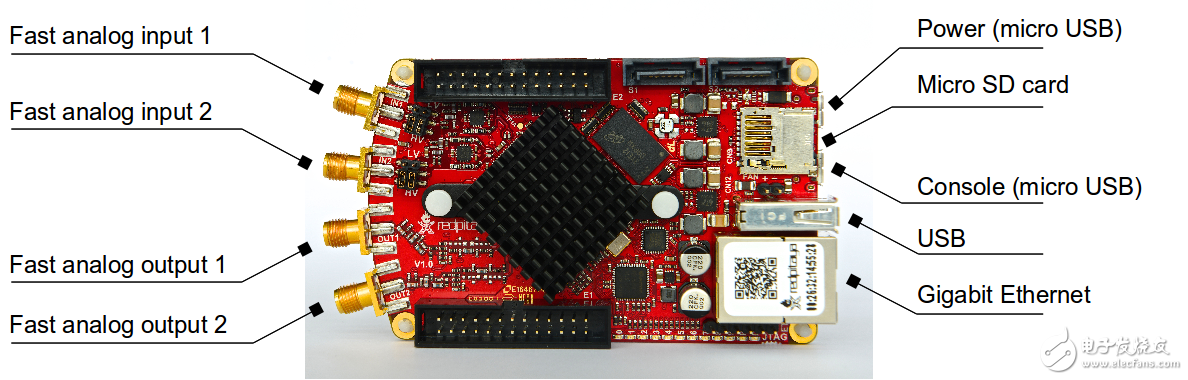

1. 將Red Pitaya 放置于一個平坦且通風的位置上，下圖清楚標示Red Pitaya的各端口。

?

?

?

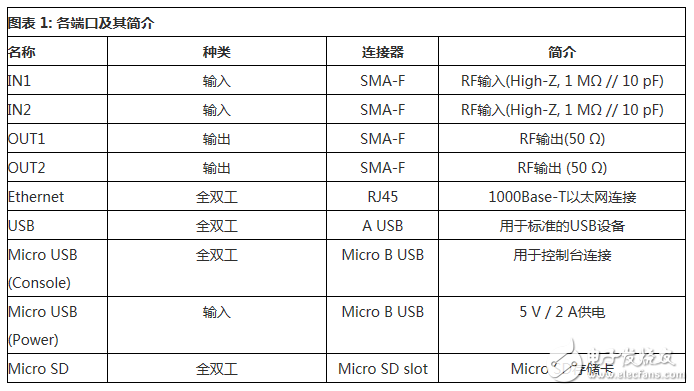

圖表 1: 各端口及其簡介

?

2. SD 卡 是包含Red Pitaya操作系統映像以及其應用程序的配置. 如果你另購買SD卡圖像, 你將需要預先配置的文件系統復制到你的計算機或筆記本計算機. 制造商會透過以下網站提供更新版本:

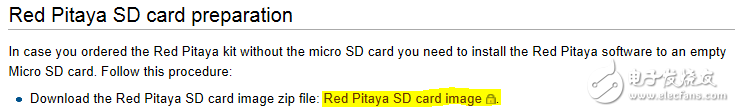

以下顯示了在網頁和下載鏈接到SD卡中的內容高亮顯示。

?

?

3. 在將SD卡放入Red Pitaya前, 請決定使用有線（以太網- RJ45）或無線連接. 如使用以太網，請往步驟4。
如使用無線連接，請往乙部參看無線模式設置說明. 透過含瑞昱芯片組'RTL8192CU'的USB收發器，Red Pitaya支持無線連接，另有一些流行的兼容型號： Edimax - EW7811Un，TP-LINK TL-WN823N.

4. 將SD卡放回Red Pitaya，并從你的路由器插上以太網RJ45網線，任何觀察設備必須與Red Pitaya連接同一個網絡。

?

?

5. 啟動你的Red Pitaya與所提供的適配器. 紅色圓圈標記為micro-USB。

6.當啟動后，LED狀態應該為:
藍(D) and 綠(P) are 亮著. 黃 LED 0閃動。以下為一是一個參考例子：

?

?

7. 所有應用軟件（示波器，信號發生器，頻譜分析儀）需連接服務器并可以通過任何瀏覽器使用（桌上計算機或手機）. 應用程序更新，安裝和開發人員的貢獻可以在Bazaar上找到.你需要輸入Red Pitaya的網絡IP。

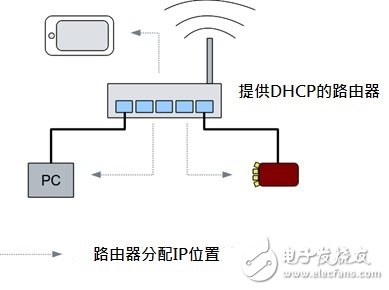

為了幫助你找出Red Pitaya的網絡IP，制造商提供下面的IP發現服務：

二、無線連接（Wi-Fi）模式:

1. 如果你持有路由器，可以簡單地找出任何的Wi-Fi客戶端的IP地址與無線設置。

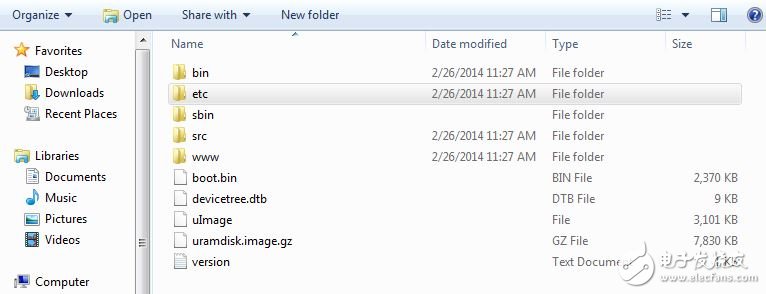

1.1 將你的SD卡插入到你的計算機，在Windows操作系統, 磁盤上的根目錄應為：

?

?

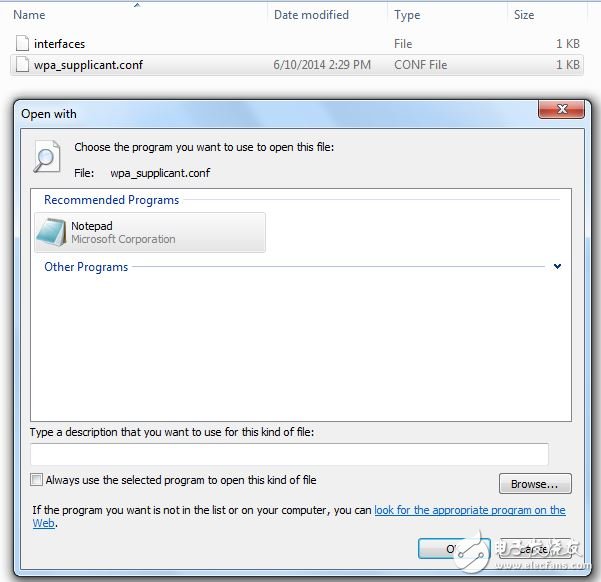

1.2. 開啟'etc'中的'network'，并打開'wpa_supplicant.conf'

?

?

1.3. 設定'wpa_supplicant.conf'中的SSID (Wi-Fi連接名稱) PSK (Wi-Fi連接密碼). 下面的文字是從'wpa_supplicant.conf'提取，亮點標記是需編輯的地方。
