SPI模塊加載時系統調用module_ init(spi_init)宏實現模塊的初始化操作，在本系統中spi_init（）函數主要完成以下工作：
（１）內核注冊MISC型設備驅動；
（２）將SPI模塊物理地址映射到虛擬地址上。 調用module_ exit(spi_exit)宏來實現SPI模塊的卸載，在spi_exit（）函數完成模塊的清除工作，具體為實現虛擬地址釋放和刪除設備文件。

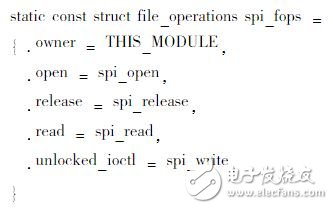

系統驅動程序定義了SPI讀寫和開關文件操作接口函數，文件操作結構為：

其中，spi_open和spi_release為打開和關閉操作封裝函數。在spi_open中完成SPI從機選擇寄存器和控制寄存器的配置：SPI使能、
SPImaster 設置、SPI傳輸模式（CPHA=CPOL=0）、以及禁止傳輸位設置。spi_read方法為將讀取的數返回到應用空間，具體實現采用的是
copy_to_user內核函數。spi_write是傳輸數據的封裝函數，通過內核函數copy_from_user實現。

１.２.２ 以太網傳輸應用程序設計
系統采用的是實時性比較強的面向無連接的UDP/IP協議進行Socket網絡編程來實現以太網傳輸。在本系統網絡傳輸中應用程序通過AXI4—Lite
總線將直接讀?。校潭瞬杉瘮?shù)據送入?yún)f(xié)議棧中，然 后逐步封裝成以太網數據幀通過網絡發送出去［５］ 。網絡傳輸具體實現流程為：（１）調用Socket（）創建一個數據流套接字；（２）調用sendto（）向服務器發送read（）函數讀取的數字信號；（３）調用close（）關閉套接字。實現流程如圖４所示。

圖４中，read（）函數為驅動程序定義的接口函數，sendto（）函數為Socket編程發送消息接口函數，參數sockfd為建立通信創建的套接字。

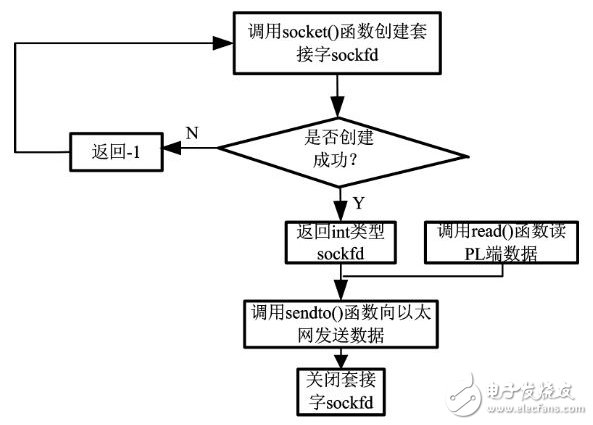

圖４ 系統傳輸實現流程

２ 實驗測試

系統測試硬件平臺為可移植Linux系統ZedBoard開發板一塊，裝有 Socket調試助手PC機一臺。 ZedBoard中編寫UDP客戶端程序，Linux系統IP地址為192.168.1.10，所以測試時PC機中Socket調試助手創建一個UDP服務器設置ＩＰ地址為192.168.1.11，端口號為3490。通過SPI協議發送一串測試字符到Pmod口，再通過網口傳輸?shù)絇C機上顯示，服務器信息設置和以太網接收數據如圖５所示。實驗 證明該系統能夠?qū)崿F(xiàn)設備間SPI通信和以太網遠端傳輸。

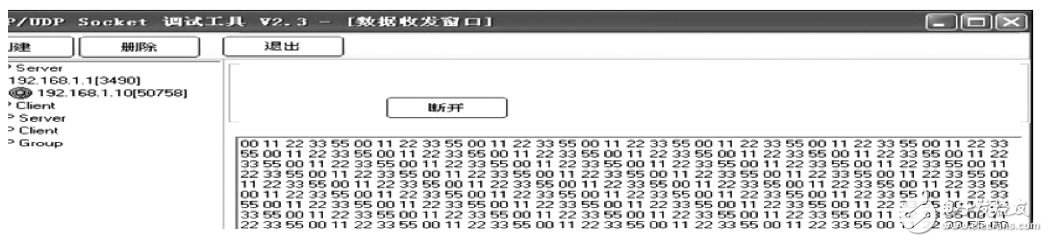

圖５ Ｓｏｃｋｅｔ調試助手接收以太網傳輸?shù)臄?shù)據

3 結束語

本文基于ZedBoard的SPI接口和以太網傳輸系統實現了PL端硬件設備間SPI協議通信，PS端進行以太網遠端傳輸技術。在PL端添加SPI核完成硬件設備間通信，這充分利用了FPGA硬件設計的靈活性，PS端以太網傳輸充分利用了嵌入式開源Linux操作系統特性和UDP/IP協議的實時性，為視頻和軟件無線電等嵌入式領域提供了一個很好的傳輸解決方案。
