因?yàn)镹I LabVIEW是數據流編程語言，開發者們可以編寫并行的應用程序，這些應用程序可以直接映射到并行的硬件（如多核心處理器和FPGA等）上以獲得最優異的性能。這篇白皮書討論了什么是數據流編程以及為什么說NI LabVIEW是多核系統編程的首選。

1. 免費午餐結束了

近幾年來，處理器的速度遭遇到了瓶頸。摩爾定律表明，每隔18到24個月芯片中晶體管的數量就會增加一倍。這在過去的40年里始終是適用的，但是芯片性能卻不再保持線性增加了。過去，芯片生產廠商通過增加處理器的時鐘速度來提高芯片的性能，如從100MHz到200MHz，再到最近的數GHz的范圍。

但是在今天，由于功耗和散熱的限制，通過提高時鐘速度來增加性能的方法行不通了。芯片廠商開始轉向另一種全新的芯片構架，就是在單芯片上集成多個處理器內核。相對于單核處理器, 程序員們可以使用多核處理器完成更多的任務。為了充分利用多核處理器，程序員們需要重新考慮開發應用程序的方法。微軟公司的軟件設計師Herb Sutter曾說過，對于那些期望最終用戶簡單的將計算機升級到更快的處理器就可以立即看到軟件程序性能提升的開發者而言，“免費午餐結束了”。簡而言之，在相當長的一段時間里，軟件開發是這樣的，但是現在情況不同了。

圖1 摩爾定律表明處理器速度不能更快了，所以Intel和AMD等芯片廠商正在轉向在單個處理器上集成多個核心的方法。

順序執行的程序在處理器的速度提升后將得到性能的改善，將電腦升級到更快的CPU意味著一個序列中每個單獨的指令都將運行得更快。為了在多核系統中繼續獲得性能提升，你需要設計一個在內核間分配任務的應用程序，從本質上說來就是開發并行應用程序來取代順序執行的程序。

2. LabVIEW- 一種圖形化數據流式編程語言

在LabVIEW中開發應用程序的主要優勢是這種語言有著直觀、圖形化的特點。在LabVIEW中，用戶解決工程問題就像是在紙上畫框圖一樣。現代多核處理器技術使得LabVIEW成為一種更適合的編程工具，因?yàn)樗兄⑿谢磉_(dá)和執行任務的能力。

LabVIEW的數據流特性使得如果連線中存在著分支，或者是框圖中存在并行序列，那么LabVIEW執行機構會嘗試著并行的執行程序。在計算機科學術語中，這稱為“潛在的并行化”，因?yàn)槟悴恍枰鶕?jù)并行運行的需要明確地編寫并行代碼，編程語言自己會進行一定程度的并行化。

從單核到雙核計算機，理論上講，獲得的性能應該是原來的兩倍。但是，與這個極限接近的程度取決于用戶應用程序運行的并行化程度。LabVIEW程序員們可以很方便的以并行方式來表示他們的解決方案。對于普通的LabVIEW應用程序而言，如果不考慮多核心編程技術，在不改寫代碼的情況下，與最初的程序相比，可以獲得25%到35%的性能提升，這都是緣于普通LabVIEW程序所具有的并行特性。

圖2是一個簡單的應用程序的例子。其中，LabVIEW代碼中的分支簡化了兩個分析任務——一個濾波器操作和一個快速傅立葉變換（FFT），使它們可以在雙核機器上并行執行。在圖表中沒有顯示的性能測試代碼，它首先在單核模式下（關掉其中的一個核）運行“for loop”一次，然后在雙核的模式下運行。因?yàn)檫@兩項任務都是計算量很高的，利用任務并行化獲得的性能改進為原來的1.8倍。

圖2 典型的LabVIEW應用程序，它展示了數據流編程所具有的與生俱來的并行特性

基于文本的編程語言如C語言等，在代碼中利用特殊標記來表示并行化代碼，創建并行任務（也就是創建獨立的線程）。管理這些多線程的應用程序?qū)⑹且粋€(gè)挑戰。

在C語言中，用戶必須使用鎖操作、互斥量、原子操作和其他高級編程技術來管理同步。當多線程變得難于跟蹤調試，通常的編程缺陷便出現了，如下所示：

? 由于線程太多而導致效率低下。

? 死鎖 — 線程一直在等待某些而不能進行處理。

? 競爭狀況— 代碼運行的時序沒有被正確管理，在需要數據時，數據不是沒有準備好就是已經被覆蓋掉了。
? 存儲器沖突 — 與代碼中存儲器管理相關的問題。

由于使用C語言進行開發面臨的這些挑戰，LabVIEW程序員們可以獲得比以往更高的效率。

3. LabVIEW是利用實時SMP支持，處于“Multicore Ready”軟件層的最上層

Intel公司定義了用戶需要評估的四個軟件層次來確定多核系統的可用程度。如果所用的應用程序庫和設備驅動不是為多核而設計的，或者操作系統不能夠在多個核心上進行負載均衡，那么并行程序在多核心系統上并不會運行得更快。

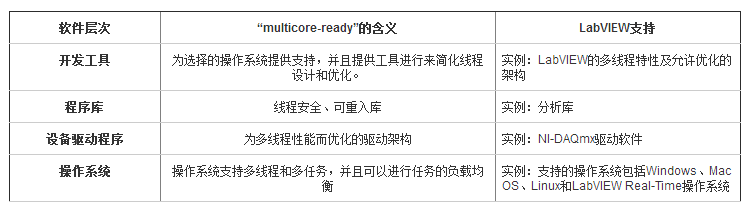

圖3 “Multicore Ready”的軟件層次描述

設備驅動軟件層的一個例子就是NI-DAQmx驅動軟件。傳統的NI-DAQ是“線程安全”的，也就是說在一個NI-DAQ函數被調用時，整個庫函數會阻塞其他線程的調用。

從第一感覺看來，這是非常有邏輯性的，因?yàn)镹I-DAQ是用來控制硬件的，而硬件通常被認為是獨占的資源。NI-DAQmx是改進設計過的新型DAQ驅動程序是可重入的，這意味著多個DAQ任務可以以一種真正并行的方式運行而不再會阻塞線程。

利用這種方法，驅動程序可以在同一個設備上運行多個獨立任務，諸如模擬和數字輸入/輸出等。

操作系統，作為軟件層次的底層，許多實時的操作系統（RTOS）廠商現在還不支持在多個處理器核心間進行自動的線程負載均衡。

LabVIEW 8.5通過對LabVIEW實時模塊進行擴充，為確定性實時系統帶來了臺式機上的自動多線程調度器，也被稱為對稱多任務處理（SMP）。

4. 結論

如果您需要更快的測量速度或者在控制應用中需要改進循環速率，那么請考慮實現并行應用程序的方式。LabVIEW 8.5為多線程功能添加了更多特性，這種特性在1998年的版本5中被初次引入。使用LabVIEW軟件，用戶可以借助于它提供的軟件環境，該環境由于其數據流編程特性、LabVIEW Real-Time工具對嵌入式平臺開發的多核支持，以及自上而下的為多核而設計的軟件層次，是進行并行編程的首選。
