全新NI cRIO-907x CompactRIO集成系統是一種高級可編程自動控制器（PAC），它在單個機箱中集成了工業實時處理器及一塊可配置FPGA，降低了用于高容量機器控制、監控等應用的CompactRIO系統的成本。工程師與機械設計師能夠通過全新LabVIEW 8.5圖形化開發工具快速對cRIO-9072 和cRIO-9074系統內的FPGA進行編程及自定義，而不需為硬件的自定義設計花費不必要的時間和資金。

1. 全新CompactRIO集成系統的特點

. 堅固的嵌入式機器控制及監測系統
. 集成實時控制器及FPGA機箱
. 實時控制器，專為確定性控制、數據記錄及分析所設計
. 可重配置FPGA，專為自定義I/O定時、控制及處理設計
. 8槽機箱，適用于任何一款C系列I/O模塊
. 以更低成本實現高容量部署及OEM應用

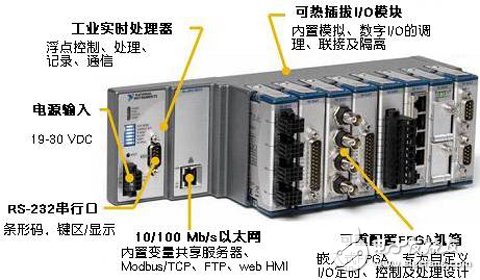

cRIO-9072集成了一塊266 MHz實時處理器、一塊1M門的FPGA及8條槽，用于連接C系列的I/O模塊。cRIO-9074集成了性能更佳的400 MHz實時處理器、更密集型的2M門FPGA及8條C系列 I/O模塊擴展槽。為了滿足苛刻環境中的應用，系統的工作溫度在-20到55 °C范圍內，輸入電壓為19-30 VDC。cRIO-907x CompactRIO集成系統以低成本實現高容量系統及OEM應用，如工業機械、醫療設備等。

以上兩款系統都能連接8個C系列I/O模塊。各類I/O模塊都能適用，包括：電壓、電流、熱電偶、RTD、加速計及應變片輸入；±60 V同步采樣模擬I/O；12、24或48V工業數字I/O；5 V/TTL數字I/O；計數器/定時器；脈沖發生器；及高壓/高電流繼電器。

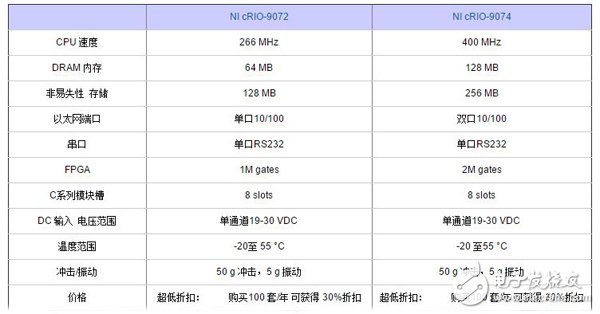

表1. 集成系統特點

兩款系統都有10/100 Mb/s以太網端口，支持網絡間的可編程通信；系統還內置網絡服務器（HTTP）及文件服務器（FTP）。cRIO-9074特有兩個10/100 Mb/s以太網端口，您可以在網絡間實現可編程通信，內置網絡、文件服務器，向系統中添加擴展或分布式I/O。例如：一個以太網端口用于與PC主機或企業系統的網絡通信，另一端口用于擴展I/O，可以輕松地連接另一個CompactRIO系統或基于以太網的設備，實現I/O擴展。

2. 通過使用LabVIEW 8.5更快速部署機械

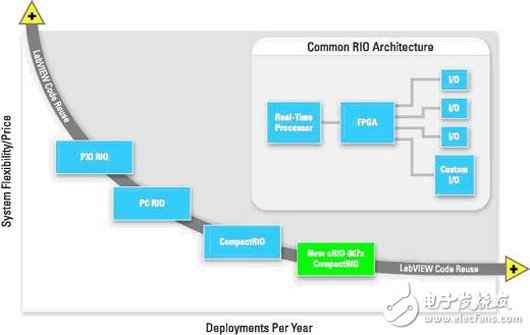

通過使用全新LabVIEW 8.5圖形化編程工具，工程師能夠?qū)?shí)時處理器及自定義的FPGA進行編程，實現嵌入式控制、監控、處理及記錄。全新cRIO-9072和cRIO-9074系統擴展了NI 基于FPGA部署平臺系列，包括PXI-RIO、PC-RIO及標準CompactRIO硬件，它們具有相同嵌入式硬件構架，都結合了功能強大的浮點處理器、可配置FPGA及I/O模塊。這一標準構架改善了機器及嵌入式設備的產品上市時間及可靠性。通過使用標準構架及LabVIEW工具，工程師能夠采用靈活、高性能的硬件快速對工業監控、控制機械及嵌入式設備進行設計與建模，并快速部署于全新的經成本優化的cRIO-907x CompactRIO系統上，從而降低部署成本。工程師在建模及部署階段能夠重用相同的LabVIEW代碼，從而縮短產品上市時間，提高機械可靠性。

“通過使用美國國家儀器的CompactRIO嵌入式系統與LabVIEW圖形化工具，我們快速地完成了Visica2醫療設備控制系統的設計、建模、部署，實現了產品上市時間的目標，同時，因?yàn)闊o(wú)需設計自定義硬件，還節約了資金的投入。由于使用了標準嵌入式RIO[可重配置I/O]構架及全新低成本硬件，如cRIO-907x系統，進一步使得我們能在部署高容量機械時重用已有軟件，無需重設計新系統，從而實現硬件低成本。” - Jeff Stevens，Sanarus Medical公司首席系統設計師

工程師能夠通過LabVIEW FPGA模塊快速對cRIO-907x內的可重配置FPGA進行編程，實現自定義及高速控制、I/O定時、及信號處理。系統內的嵌入式實時處理器通過LabVIEW實時模塊軟件來編程。LabVIEW實時軟件包括內置的函數模塊，可實現浮點控制、處理、分析、數據記錄、通信。LabVIEW實時軟件的函數模塊還能通過編程實現系統內部實時處理器與FPGA之間數據傳輸。

LabVIEW 8.5實時模塊特點：

. LabVIEW共享變量技術，輕松實現實時目標與PC機的聯網
. 以微秒級分辨率實現確定性定時
. 超過600種分析函數
. 可集成已有C/C++代碼
. 系統復制工具可快速實現系統復制

LabVIEW 8.5 FPGA模塊特點：

. FPGA向?qū)軌蚩焖贅?gòu)建實時及FPGA代碼
. 通過FPGA 工程向?qū)лp松入手
. 狀態圖模塊實現基于FPGA控制、狀態機等
. FPGA仿真輕松實現開發及調試
. 內置FPGA IP函數模塊（LabVIEW 8.5內新增：多通道PID、信號發生 器、Notch 濾波等）

3. CompactRIO集成系統vs. CompactRIO模塊化系統

因?yàn)槿碌腃ompactRIO集成系統已為高容量應用進行了優化，在衡量選用cRIO-901x控制器配合cRIO-910x機箱或全新cRIO-907x集成系統時，存在一些技術上的區別與權衡。CompactRIO模塊化控制器配合機箱具有更大的工作溫度范圍，可選4槽的更小體積，更高的FPGA性能，同時全速USB口可擴展連接基于USB的存儲設備。

幫助您將模塊化系統下的LabVIEW FPGA代碼轉化到集成系統下，可閱讀以下指南：

指南：Xilinx FPGA系列產品的區別

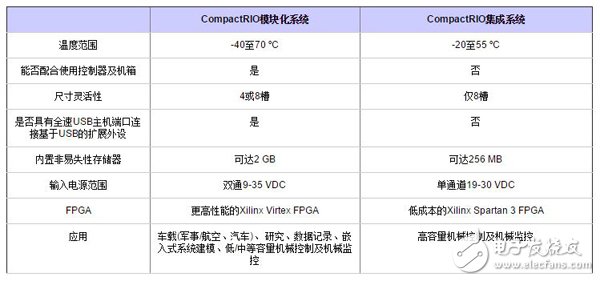

表2. CompactRIO 模塊化系統vs. CompactRIO 集成系統
