通常基于傳統處理器的C是串行執行，本文介紹Xilinx Vivado-HLS基于FPGA與傳統處理器對C編譯比較,差別。對傳統軟件工程師看來C是串行執行，本文將有助于軟件工程師理解Vviado-HLS基于Xilinx FPGA對C的解析，綜合原理。

1. Vivado-HLS FPGA并行與處理器架構
與處理器架構相比，F(xiàn)PGA結構具有更高的并行。Vivado-HLS對軟件C程序編譯時與處理器編譯是不一樣的執行機制。

2. Vivado-HLS FPGA與處理器程序指令執行
對于處理器， 程序執行以順序指令， 如GCC，它將C/C++算法轉換成assembly語言。
如
c = a + b

處理器將其轉換成assembly代碼如下：
LD a, $R1
LD b, $R2
ADD $R1, $R2, $R3
ST $R3 c

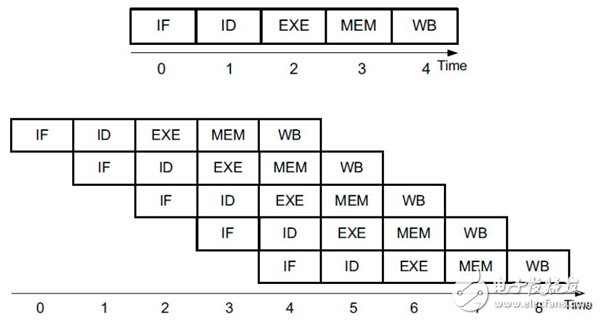

由此可見，對處理器簡單的加法運算，都將需多個assembly指令集來完成。如下圖所示分別是基于處理器的單一，及多指令執行單元。

上述c = a + b運算處理latency受限于數據a，b所存放的位置，如DDR，還是hard drive。

?

Vivado-HLS編譯器是被用于將軟件C/C++轉換成RTL，由于FPGA是完全并行處理，轉換不受限于指令的cache及內存空間。

如上例c = a + b， Vivado-HLS將其綜合成一些LUT來實現。

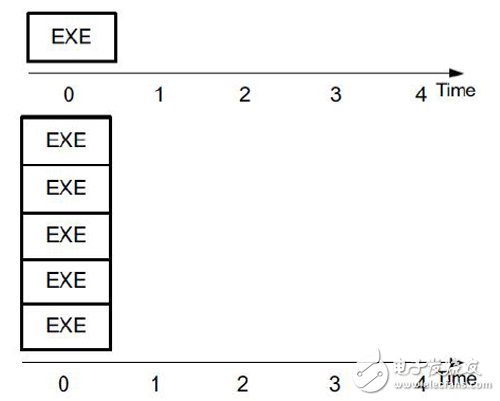

Vivado-HLS面向FPGA編譯指令處理如下圖所示，為完全并行。

?

下面看多個運算的例子:
A[i] = B[i] * C[i];
D[i] = B[i] * E[i];
F[i] = A[i] * D[i];

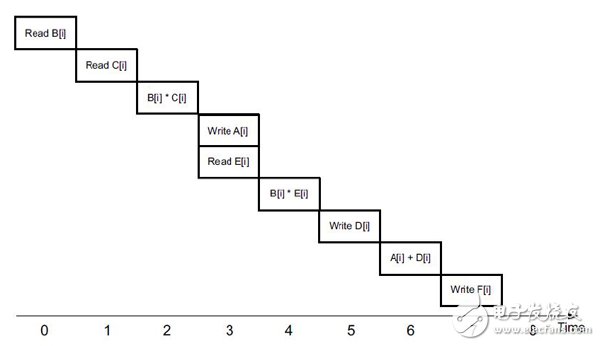

對處理器將使用如下純串行執行。因為數組 A, B, C, D, E, F被存在一個單一存儲空間，所以每次只能操作一個數據。

然而，對Vivao-HLS檢測到這些存儲并且對每個數組生成了獨立的memory bank, 從而使得對數組B， C的操作可以同時并行進行。

?

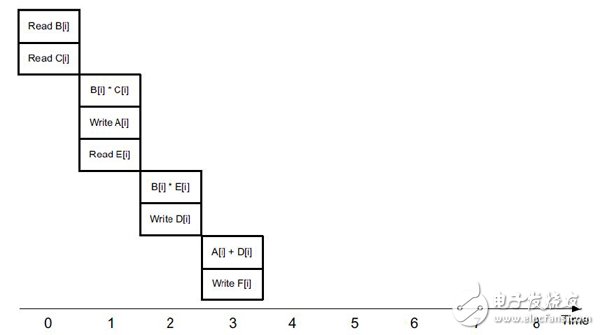

對Vivado-HLS FPGA將默認使用如下方式執行

下面再看對loop運算。
for (i=0; i<10; i++)
{
A = A + B[i] * C[i];
}

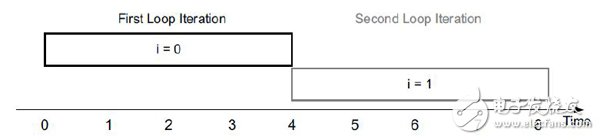

處理器對loop iteration的scheduling如下圖所示。 串行實現，第一次loop iteration結束才開始第二次loop iteration。

?

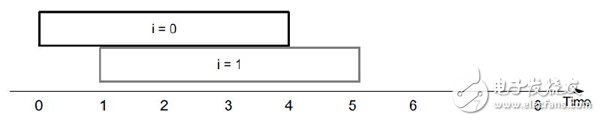

Vivado-HLS基于FPGA對loop iteration的scheduling如下圖所示。 不受限于第一次loop iteration結束才開始第二次loop iteration。從而可以并行實現II=1。在第一次loop的運算結束后就可以開始第二次loop的運算。

?

當然有時為了更小的FPGA資源，Vivado-HLS也可以綜合成與處理器類似的串行實現結構?？偨Y(jié)如下表所示。
