近年來軟件無線電（SDR）得到了飛速的發展，在很多領域已顯示出其優越性。本文的項目背景是通過軟件無線電方式實現數字音頻廣播（DAB）的基帶信號處理，這要求軟件無線電平臺具有高速實時數字信號處理與傳輸能力。高速可編程邏輯器件（FPGA）和豐富的IP核提供了能高效實現軟件無線電技術的理想平臺。

1 PCIE總線方案論證

PCIE是第3代I/O總線互聯技術，如今已成為個人電腦和工業設備中主要的標準互聯總線。與傳統的并行PCI總線相比，PCIE采用串行總線點對點連接，具有更高的傳輸速率和可擴展性。例如本文采用的8通道1代PCIE 2.0硬核的理論傳輸速率是4 GB/s[1]，其總線位寬亦可根據需求選擇×1、×2、×4和×8通道。與其他的串行接口（如RapidIO和Hypertransport）相比，PCIE具有更好的性能和更高的靈活性[2]。

1.1 PCIE總線實現方式

目前，PCI Express總線的實現方式主要有兩種：基于專用接口芯片ASIC和基于IP核的可編程邏輯器件FPGA方案。前者通常采用ASIC+FPGA/DSP的組合方式，專用PCIE接口芯片（如PEX8311）避免用戶過多地接觸PCIE協議，降低了開發難度；但其硬件電路設計復雜，功能固定，靈活性和可擴展性較差。后者使用IP核實現PCIE協議，用戶可以開發其所需的功能和驅動，具有可編程性和可重配置能力；另外,單片F(xiàn)PGA降低了成本和電路復雜程度，更符合片上系統（SoC）的設計思想。本文采用Xilinx公司Virtex6 FPGA和PCIE集成塊，實現雙緩沖模式的高速PCIE接口設計。

1.2 雙緩沖與單緩沖比較
以寫操作（數據從FPGA到內存）為例，雙緩沖PCIE系統框圖如圖1所示。為描述方便，將該FPGA片上系統命名為SRSE(Software Radio System with PCI Express)。

?

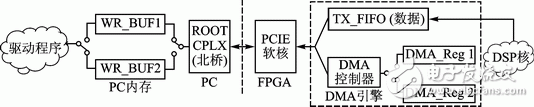

圖1 雙緩沖PCIE系統框圖

PC端的驅動程序在系統內存上為SRSE分配了兩個緩沖區（WR_BUF1/2）用于數據存儲，這兩個緩沖區的地址信息分別存儲在FPGA端的DMA寄存器（DAM_Reg1/2）中。Root Complex連接CPU、內存和PCIE器件，它代表CPU產生傳輸請求[3]；PCIE核是Xilinx公司提供的集成塊程序，實現PCIE協議的處理；DMA（直接存儲器訪問）引擎用于實現DSP核和PCIE器件間的高速數據存儲與交換；DSP（數字信號處理）核是用戶設計的算法或應用程序。以圖1為例，DSP核將產生的數據寫入TX_FIFO，DMA引擎將數據以傳輸層數據包（TLP）的形式發送至PCIE核，其中數據包的頭信息來自寄存器DMA_Reg1。當SRSE將數據寫入緩沖區WR_BUF1時，驅動分配另外一塊緩沖區WR_BUF2并將該緩沖區的地址信息寫入寄存器DMA_Reg2中；當DMA引擎發出WR_BUF1的寫操作消息中斷（MSI）后，DMA控制器將數據包的頭信息切換至DMA_Reg2，驅動將緩沖區切換至WR_BUF2，繼續傳輸數據。

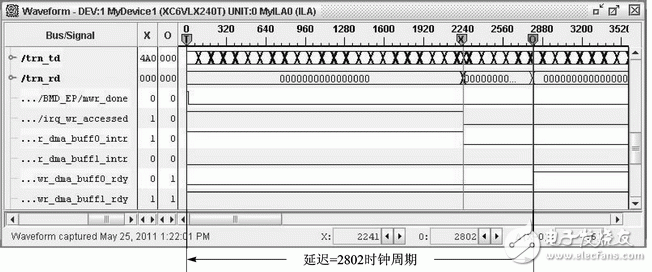

圖2 PCIE總線中斷延遲測量

與雙緩沖相對應的是單緩沖模式。以寫操作為例，驅動程序每次在內存上分配一個緩沖區WR_BUF，該緩沖區的地址信息存儲在DMA寄存器DMA_Reg中。當寫滿緩沖區WR_BUF時，DMA引擎會產生MSI中斷，并通過PCIE核通知驅動程序。驅動分配新的緩沖區，并將該緩沖區地址通過PCIE總線寫入DMA寄存器DMA_Reg中。中斷的傳輸和DMA寄存器的更新會產生一定延時，這需要較大的TX_FIFO來存取延時期間DSP核產生的數據。

為精確測量中斷延時時間，搭建了基于DELL T3400型PC和ML605開發套件的平臺，通過ChipScope觀察的波形結果如圖2所示。DMA中斷發生在時刻0（mwr_done:0﹥1）；然后PCIE核向驅動發出MSI中斷，驅動程序查詢中斷寄存器發生在時刻2241（irq_wr_accessed:1﹥0）；驅動程序分配新的內存緩沖區，然后更新DMA寄存器發生在時刻2802（wr_dma_buff0_rdy:0﹥1）。在這2802個時鐘周期內，PCIE器件無法將數據寫入內存。PCIE的時鐘頻率為250 MHz，所以中斷延時T=2802×（1/250 MHz）=11.2 μs。假定DSP核產生數據的速率為200 MB/s，中斷延時期間將產生11.2 μs×200 MB/s=2241 B大小的數據。考慮到其他不可預測因素，如中斷堵塞等，為了不丟失數據，TX_FIFO至少需要幾KB的空間。這對于FPGA內寶貴的硬件資源（如Block RAM）來說是嚴峻的挑戰。

與單緩沖模式相比，雙緩沖模式優點歸納如下：
① 更新緩沖區不會引入中斷延時，這意味著較小的FIFO即可滿足需求，節約了硬件資源。
② 雙緩沖模式延長了驅動程序處理中斷的時間，也使緩沖區數據的處理更加容易，丟包率大大減小。
③ 數據的傳輸和內存緩沖區的數據處理可以并行處理，系統的實時性得到保證。
④ 雙緩沖更適合Scatter/Gather DMA，取代block DMA，從而提高內存效率。
