數據采集存儲是信號處理過程的一個重要環節, 已經廣泛應用于雷達、聲納、瞬態信號測試、無線探傷等領域。在不同的條件下采樣速率和采樣精度也有所不同, 系統的實現方法也各有差異。通常情況下, 如果采集速率較低, 采集和數據計算機讀取可同時進行。但在高速采集或采集源移動的情況下, 如空中飛行體或水下運動體, 這時就需要系統有采集功能的同時應具有存儲功能, 存儲數據可事后讀取, 黑匣子就屬于這樣的采集存儲器。根據目前的發展趨勢, 開發體積小、功耗低和存儲容量大的系統越來越受到重視。根據實際情況, 我們研制開發了一種用蓄電池就可工作的、能在水下應用的、可回收的小體積低功耗的大容量存儲器。

本文就介紹了一種基于FPGA 和FLASH 的多通道大容量的采集存儲器的設計與實現方法。

1 系統背景及功能描述

當船舶或潛艇在水中運動時, 要對其運動時的變化參數信號進行瞬態采集記錄, 記錄存儲器要安裝于運動的船體或艇體上的。要求采集存儲時間不長, 但它必須要滿足體積小、功耗低和可重復擦寫功能。

此系統要求能對32 路模擬信號同時采集存儲, 采樣率是每路10KHZ, 總采樣數率320K, 事后可對存儲數據計算機讀取分析。根據此種要求我們?cè)O(shè)計實現了多路采集存儲器, 此種存儲其使用FPGA 和FLASH 存儲器。滿足體積小, 功耗低的要求。用干電池供電就可工作。

2 系統結構設計

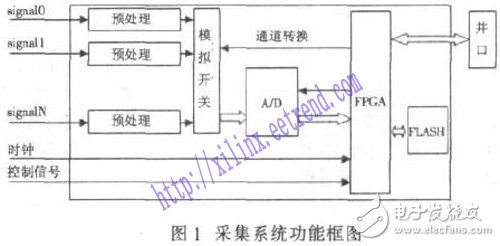

整個系統以FPGA 為核心控制器來組織工作, 它控制著整個系統的讀、寫、擦除等操作。系統主要解決的問題是采集、存儲和數據事后讀取。

2.1 數據采集

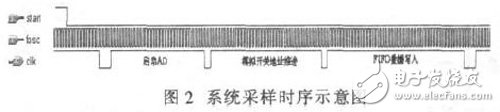

由于要同時對多路信號進行采集, 我們采取了FPGA 對模擬開關進行均等時間推進以實現通道的轉換。當轉換到某一通道時, FPGA 同時要啟動A/D 進行模數轉換。為了達到高精度采集的目的, 可采用12 位的AD 轉換器。為了達到通道轉換、啟動A/D 和數據FIFO 存儲的時序合理統一, 我們采用全體時鐘, 實現過程如下圖所示。

2.2 數據存儲

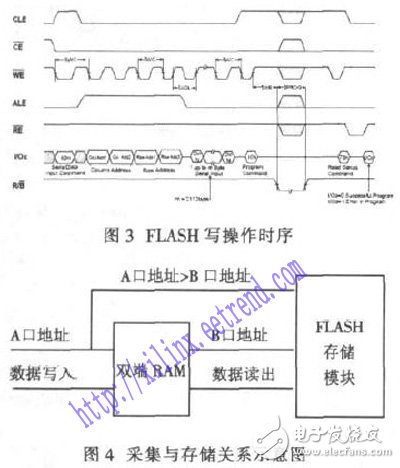

對數據的存儲, 我們采用閃存(FLASH Memory)作為存儲器, 它具有體積小、功耗低和數據不易丟失的特點。對FLASH的寫操作過程有其固定的操作模式, 如圖3 所示。由于FLASH是按頁存儲的, 當一頁寫完之后要進行下一頁的控制字和地址的重新寫入, 為了使采集回來的數據能及時準確的寫入FLASH, 而不至于在頁與頁的交替時間內使數據丟失, 所以不可能將采集回的數據直接存入FLASH, 我們利用FPGA 內部提供的RAM來構成雙端口RAM作為數據存儲過程中的緩存, 采集回來的數據先寫入雙端口RAM, 然后再導入FLASH。過程是采回?cái)?shù)據從A 口寫入雙端口RAM。雙端口RAM中的數據從B口讀出, 然后寫入FLASH, 在操作的過程中, 要保證雙端口RAM的B 口地址推進要小于其A 口的地址推進。因?yàn)樵诓杉^程中使用了12 的位的AD, 加之FLASH 存儲器是8 位的存儲器, 所以就使得每次采集的數據要分2 次存儲, 我們采取的方式是高8 位存儲一次, 低4 位加補標志碼的存儲一次。

2.3 數據讀取

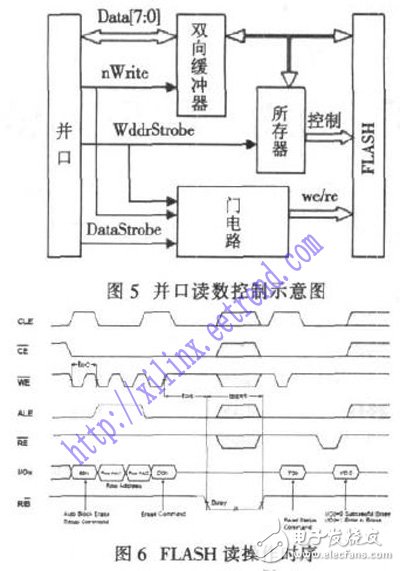

數據的讀取有很多種方法, 目前有串口、并口、USB 口或PCI 總線方式讀取。我們這里采用并口讀取方式。因?yàn)閿?shù)據存儲量大, 我們采取了并口主動讀取的方法, 消除了并口從動讀取速度慢的問題, 采用EPP 模式, 讀取數據速度能達到500K—2Mb/s 的數據量。FPGA 此時的工作是使讀數和采集的控制線與數據線的隔離。

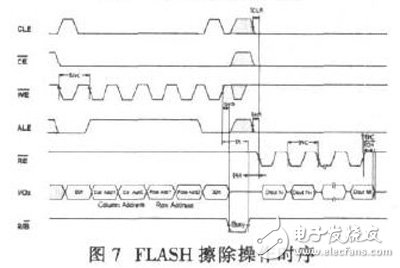

這時并口可直接對FLASH 的控制線和數據線進行操作。對FLASH 的讀數操作也有其固定的操作過程。FLASH 數據的擦除是按塊擦除的, 所以它的特點是擦除速度快, 一般在幾秒鐘內就完成了。當一次采集存儲完畢后, 數據就長久保持在FLASH 內, 不會丟失, 若要從新采集存儲, 則必須要先進行FLASH 擦除。
