視頻采集的主流實現方案有兩種：一是基于ASIC，該方案一般采用意法、AMD等公司的專用視頻處理芯片；二是基于DSP，主要采用TI、ADI等公司的DSP信號處理器。它們作為輔處理器，可在主CPU控制下進行視頻信號的采集壓縮。隨著FPGA的發展，通過SOPC技術實現視頻采集已成為一種易于開發、設計靈活的方案。而這主要得益于IP復用技術的發展。在FPGA上構建復雜嵌入式系統可利用既有的功能模塊及其驅動程序。該方案具有更大的集成度和靈活性，因而必將成為電子設計發展的一大趨勢。

本文介紹了采用Xilinx公司的Spartan-3 FPGA實現通用視頻采集系統的設計方案。該系統外接模擬PAL／NTAL制式的攝像頭，就能實時采集視頻信號并進行MPEG-4格式壓縮編碼，碼流可通過USB接口傳給PC機，或通過以太網接口進行網絡傳輸。本系統選用的是Spartan-3 FPGA系列的XC3S200芯片，該芯片有4320個邏輯單元(LC)、216Kbit BlockRAM、4個數字延遲鎖相環(DDL)、173個用戶I／O，而且邏輯密度高、I／O多、成本低。本設計主要涉及電路板級硬件設計、FPGA片級硬件系統設計和系統軟件設計。

1 板級硬件設計

FPGA在電源和配置電路的支持下，即可構成嵌入式系統的最小化系統，并能實現片內的所有功能。在此最小化系統上，就可以根據本設計的應用需求，來擴展外部存儲模塊、視頻采集模塊、USB接口模塊、以太網接口模塊等功能模塊電路，從而形成電路板級硬件平臺。該板級硬件平臺的結構組成如圖1所示。

?

1.1 最小化系統

該FPGA是基于SRAM存儲結構的器件。每次上電時可將配置數據從外部配置存儲器加載到內部SRAM中，以使其構建邏輯結構從而實現邏輯功能。配置調試模塊主要包括配置存儲器、配置模式跳線開關和JTAG調試端口，其中JTAG調試端口是系統開發階段PC機與FPGA的通信接口，可用于從PC機下載FPGA配置數據，并在程序調試階段作為聯機接口。本設計采用Xilinx公司Platform. Flash系列配置存儲器XCF02S，并采用14針JTAG接口。模式跳線開關可決定FPGA是由JTAG還是由配置存儲器來進行配置。系統時鐘模塊可對XC3S200提供50 MHz高頻時鐘信號，它采用高穩定性的石英晶體振蕩器分立元件。電源管理模塊采用DC／DC變換器來為系統各元件提供需要的各種電壓電流。以上部分與FPGA芯片相連即可構成嵌入式系統工作的最小化系統。

1.2 外部存儲擴展

由于XC3S200的片內存儲容量有限且掉電即失，因此必須配置大容量的外部儲存器。本設計擴展了4MByte的flash和32MByte的SDRAM (包括一片AMD公司的AM29LV320DT90EC型Flash和兩片HYNIX公司的HY57V281620HCT-PI型SDRAM)。其中Flash在系統中用于存放程序代碼、常量表以及一些在系統掉電后需要保存的用戶數據。而SDRAM掉電數據即失，但其存取速度大大高于Flash且可讀可寫，因而在系統中用作程序的運行空間、臨時數據及堆棧區等。

1.3 視頻采集模塊

TVP5150是TI公司推出的一款超低功耗的高性能混合信號視頻解碼芯片，可自動識別NTSC／PAL／SECAM制式的模擬信號，并將其按照YCbCr4：2：2的格式轉化成數字信號，然后以8位內嵌同步信號的ITU-RBT.656格式輸出。TVP5150具有價格低、體積小、操作簡便等特點。FPGA對TVP5150芯片的操作是通過I2C總線實現的，數據傳輸連接方式采用最簡單的ITU-RBT.656方式。

1.4 USB接口模塊

USB接口模塊選用PHILIPS公司的高性能USB接口芯片PDIUSBD12。該芯片完全符合USB1.1規范，可支持DMA傳輸，并可通過高速8位并行接口和FPGA進行通信，其最高并行接口速率可達到2 MB／s。

1.5 以太網接口模塊

該模塊采用Realtek公司生產的高度集成的以太網控制器RTL8019AS。RTL8019AS支持IEEE802.3標準和8位或16位數據總線。其內置16KB的SRAM可用于收發緩沖。在全雙工模式時，其收發可同時達到10Mbps。RTL8019AS可支持10Base5、10Base2、10BaseT，并能自動檢測所連接的介質。本設計采用RTL8019AS跳線接口模式，并通過16位數據總線連接FPGA。

2 片級硬件系統設計

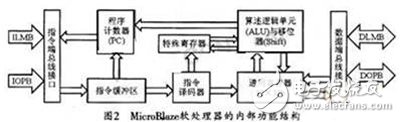

在Spartan-3上構建嵌入式系統的基礎是MicroBlaze IP核。這是一種用硬件描述語言在FPGA內部實現的32位微處理器，采用RISC指令集和Ha rvard體系結構?？筛鶕?jù)不同的外設和存儲器配置進行定制，并可以針對應用來調整處理器系統架構。在Spartan-3系列芯片上進行該配置大約占用500 Slices。該IP核具有32個32位通用寄存器和2個專用寄存器。其32位寬的指令系統能支持3個操作數和兩種尋址方式，而其獨立的32位指令和數據總線則可與IBM的OPB總線完全兼容。通過模塊中的LMB總線，其32位指令和數據可直接與片內的塊存儲器相連。此外，該IP核還具有高速的指令和數據緩存(Cache)、三級流水線結構、32位地址總線、硬件調試邏輯、8個輸入和8個輸出的快速鏈路(FSL)接口等。MicroBlaze軟處理器的內部功能結構如圖2所示。
