目前，隨著多媒體應用的普及，千兆位以太網已經發展成為主流網絡技術。大到成千上萬人的大型企業，小到幾十人的中小型企業，在建設企業局域網時都會把千兆位以太網技術作為首選的高速網絡技術。千兆位以太網技術甚至正在取代ATM技術，成為城域網建設的主力軍。

E1接口采用PCM編碼方式。符合G．703標準，通過75Ω同軸電纜或120Ω雙絞線進行非對稱或?qū)ΨQ傳輸。在電信網中有著廣泛應用。

將高速的千兆位以太網信號與低速的E1信號結合起來，實現以太網與E1信號的復用。既滿足了用戶對大帶寬、高容量數據的傳輸要求，又提供了E1信號接入功能，實現電話業務及其他專用通信系統的接入功能。

系統構成

整個系統主要由E1接口單元、以太網接口單元、FPGA單元以及光接口單元構成。E1接口單元主要完成E1信號的接口轉換，以太網接口單元主要通過外部 PHY芯片實現物理層功能，再通過GMII接口實現與FPGA以太網媒體接入控制器對接。吉比特收發器通過用戶接口將以太網數據和經過碼速調整后的E1信號形成16b并行數據，再經過16b/20b編碼形成2.5Gb/s的數據流送入到光接口單元，光接口單元完成光/電轉化，實現信號的光纖傳輸。系統框圖如圖1所示。

?

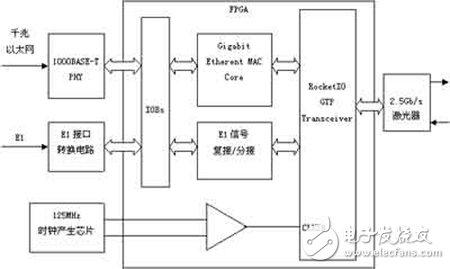

圖1 系統構成框圖

E1接口單元的設計

在 E1信道中，一般每8位組成一個時隙，32個時隙組成一個幀，16個幀組成一個復幀。在一個幀中，TS0主要用于傳送幀定位信號（FAS）、CRC- 4（循環冗余校驗）和對端告警指示，TS16主要傳送隨路信令（CAS）、復幀定位信號和復幀對端告警指示，TS1～TS15和TS17～TS31共30 個時隙則用來傳送話音或數據等信息。如果采用公共信道信令（CCS）模式，TS16就失去了傳送信令等信號的用途，TS1～TS31共31個時隙可傳送話音或數據等信息。如果采用無幀模式，E1信道將不成幀，而作為一個透明的話音或數據等信息傳輸通道。一個E1信道可傳送N個64Kb/s的話音或數據等信息通道。在隨路信令（CAS）模式，N為1～30；在公共信道信令（CCS）模式，N為1～31，而在無幀模式時，N為32。

發送方向：E1信號首先經過接口變壓器，然后送入單/雙變換電路，完成單雙變換后送入FPGA芯片。FPGA將E1線路接口單元送來的HDB3數據送入時鐘提取模塊，提取出E1時鐘，并且將HDB3數據轉換成NRZ數據，NRZ數據經碼速調整后復用成一路125Mb/s數據流，然后送入RocketIOGTP Transceiver發送接口單元中，和千兆位以太網信號一起進行線路編碼，最后形成2.5Gb/s的數據流送入到激光器進行光線路編碼進行傳輸。

接收方向：信號經光纖傳輸后到達接收端，首先恢復成電信號送入到RocketIO GTPTransceiver接收單元中，經時鐘提取、信號同步、解碼、信號分接，時鐘平滑后分接出E1數據流，再經HDB3編碼后送入到單雙變換電路完成雙/單變化，經接口變壓器后進行傳輸。原理框圖如圖2所示。

?

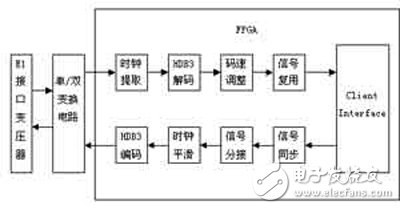

圖2 E1接口原理框圖

千兆位以太網接口單元設計

千兆位以太網利用原以太網標準所規定的全部技術規范，其中包括CSMA／CD協議、以太網幀、全雙工、流量控制以及IEEE 802．3標準中所定義的管理對象。千兆位以太網的關鍵技術是千兆位以太網的MAC層和以太網接口的實現。

1 GMII (Gigabit MII)

GMII采用8位接口數據，工作時鐘125MHz，因此傳輸速率可達1000Mb/s。同時兼容MII所規定的10/100Mb/s工作方式。接口信號定義如表1所示。

?

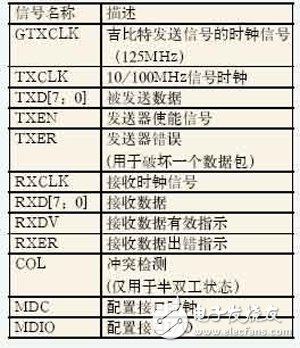

表1 GMII接口信號定義

2 Virtex-5以太網媒體接入控制器

在 Virtex-5FPGA中，以太網媒體接入控制器(以太網MAC)模塊提供了專用的以太網功能，它和Virtex-5 RocketIOGTP收發器以及SelectIO技術相結合，能夠讓用戶與各種網絡設備進行連接。在Virtex-5器件中，以太網MAC模塊作為一個硬件塊集成在FPGA內部。吉比特以太網MAC功能框圖如圖3所示。

?

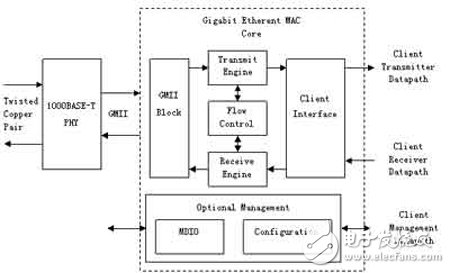

圖3 吉比特以太網MAC功能框圖

（1）客戶端接口
發送器的客戶端接口將幀傳送給以太網MAC。當接收到的數據小于最短的以太網幀長度時，發送器將該數據加長，并且保持最小的幀間距；可以增加間隔的長度，還可以通過配置發送器在幀中添加一個幀檢驗序列。一個單獨的流控制接口允許你生成暫停幀。在半雙工模式下，信號發送之間存在沖突，在有效沖突情況下，需要進行幀重發。
